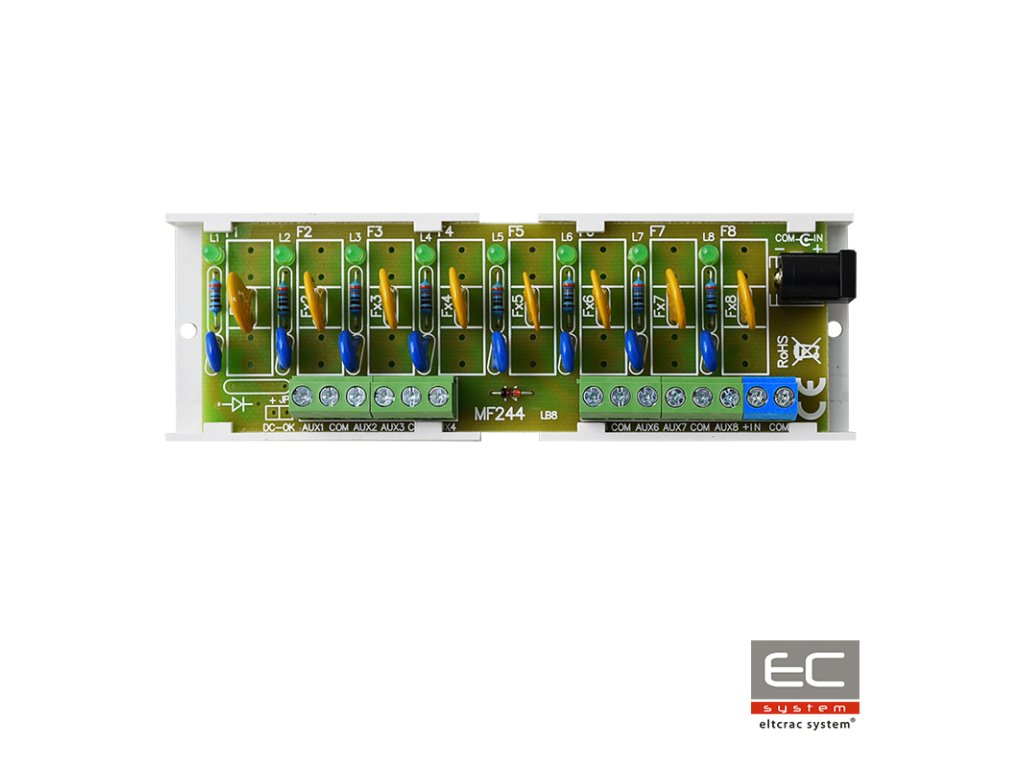

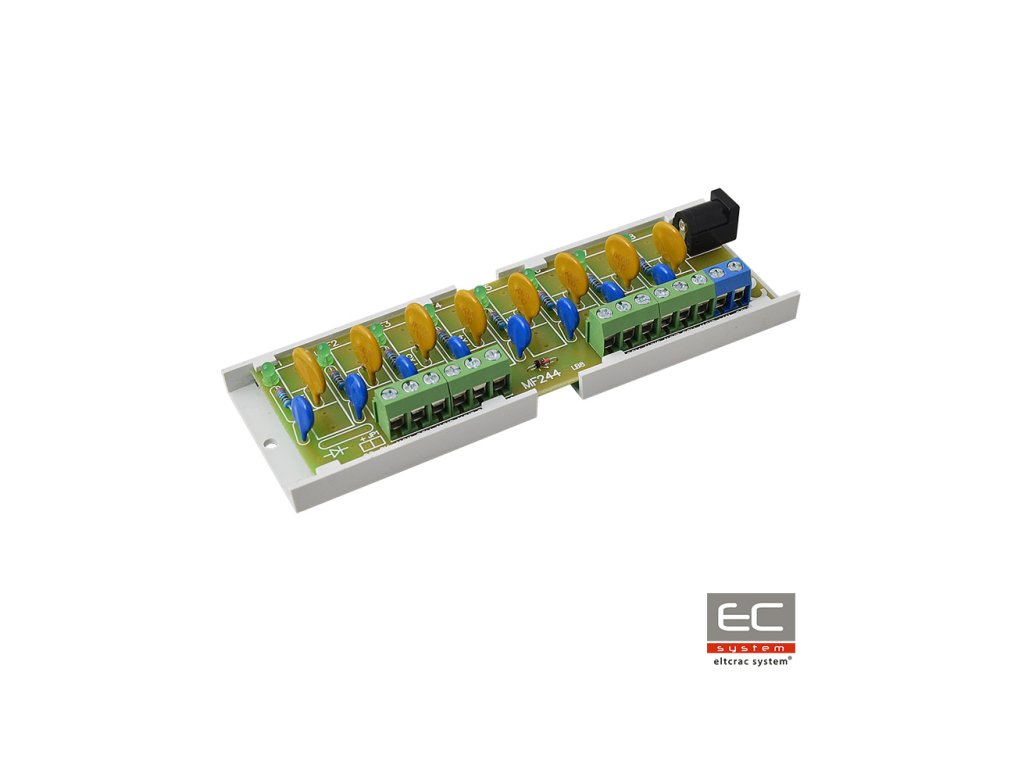

AWZ579 LB8/1.0A/PTC modul poistkový - Pulsar

Modul poistkový určený na rozdelenie napájania v nízkonapäťových poplachových systémoch vyžadujúcich napätie v rozsahu: 10V÷ 30V DC. Má dva napájacie vstupy: skrutkový konektor a zásuvku DC 5,5/2,1 a osem nezávisle chránených výstupov napájania AUX1÷AUX8 s polymérovými poistkami PTC 1A. Účinok PTC poistky je signalizovaný zhasnutím príslušnej LED diódy modulu: L1 pre AUX1, L2 pre AUX2 atď. Každý z výstupov je navyše chránený varistorom, ktorý chráni napájací zdroj a prijímače pred účinkami prepätia v napájacom systéme.

Technické parametre:

• Napájacie napätie: 10V÷ 30V DC
• Výstupné napätie: UAUX = UIN (zhodne s napájacím napätím)
• Odběr prúdu: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Počet napájacích vstupov: 2 zásuvka DC 5,5/2,1 alebo skrutkový konektor
• Počet výstupov napájania: 8 (svorky AUX)
• Ochrany:
• - proti skratu SCP - 8 x 1A PTC
• - proti preťaženiu OLP - 8 x 1A PTC
• - proti prepätiu - varistory
• Optická signalizácia: Zelené LED diódy L1 ÷ L8 - stav výstupov AUX1÷AUX8
• Poistky F1 ÷ F8: 8 x 1A PTC
• Podmienky práce: II trieda environmentálneho, -10°C ÷50°C
• Rozmery: L=124, Š=43, V=21 (+/-2mm)
• Montáž: Montážna lišta s lepiacou páskou alebo montážne skrutky x2 (otvory 3mm)
• Konektory:
• - výstupy napájania - skrutkové konektory ?0,41÷1,63 (AWG 26-14)
• - vstupy napájania - zásuvka DC 5,5/2,1 alebo skrutkový konektor ?0,41÷1,63 (AWG 26-14)
• Čistá/brutto hmotnosť: 0,05kg / 0,08kg
• Deklarácie, záruka: CE, 2 roky od dátumu výroby
