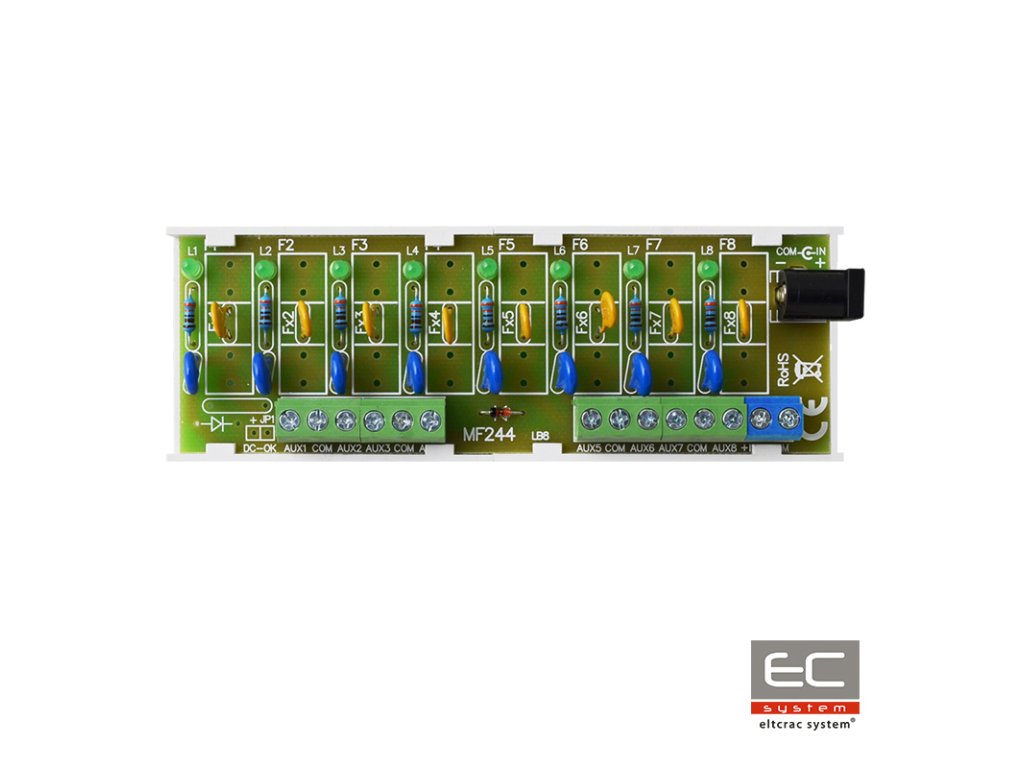

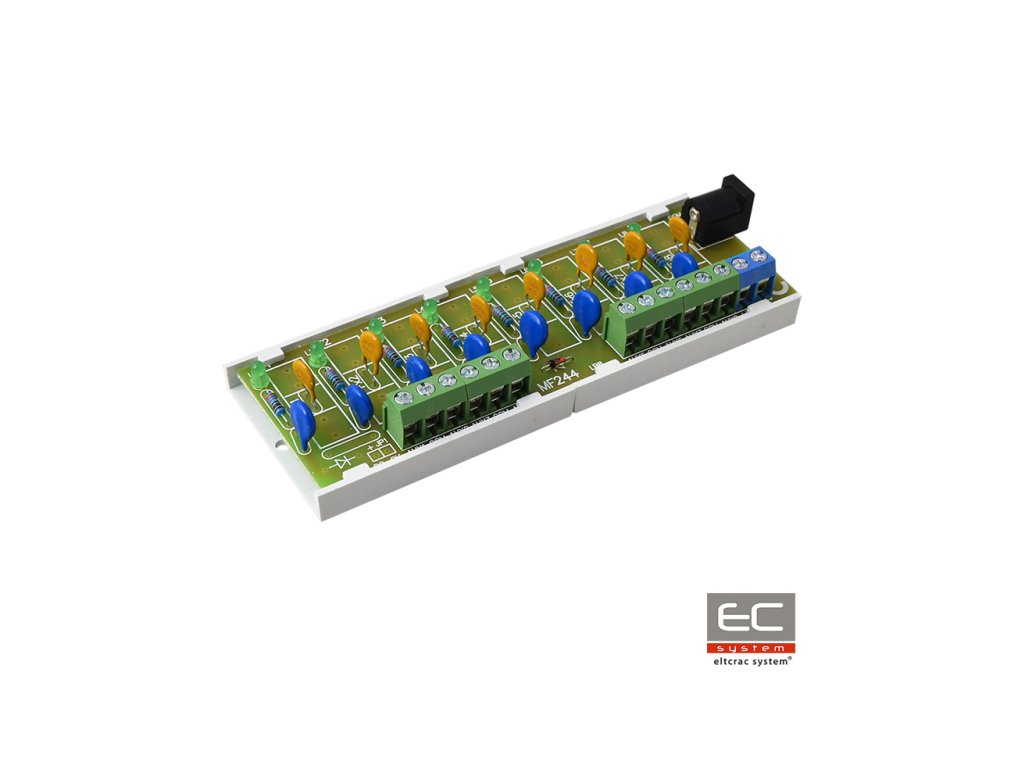

AWZ578 LB8/0.5A/PTC modul poistkový - Pulsar

Modul poistkový určený na rozdelenie napájania v nízkonapäťových poplachových systémoch vyžadujúcich napätie v rozsahu: 10V ÷ 30V DC. Má dva vstupy napájania: skrutkovú svorku a zásuvku DC 5,5/2,1 a osem nezávisle chránených polímerovými poistkami PTC 0,5A výstupov napájania AUX1÷AUX8. Aktivácia poistky PTC je signalizovaná vypnutím príslušnej LED diódy modulu: L1 pre AUX1, L2 pre AUX2 atď. Okrem toho je každý výstup zabezpečený varistorom chrániacim napájací zdroj a prijímače pred účinkami prepätia v napájacom systéme.

Technické parametre:

• Napájacie napätie: 10V÷ 30V DC
• Výstupné napätie: UAUX = UIN (zhodné s napájacím napätím)
• Spotreba prúdu: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Počet napájacích vstupov: 2 zásuvka DC 5,5/2,1 alebo skrutková svorka
• Počet napájacích výstupov: 8 (svorky AUX)
• Zabezpečenia:
• - proti skratu SCP - 8 x 0,5A PTC
• - proti preťaženiu OLP - 8 x 0,5A PTC
• - prepäťové - varistory
• Optická signalizácia: Zelené LED diódy L1 ÷ L8 - stav výstupov AUX1÷AUX8
• Poistky F1 ÷ F8: 8 x 0,5A PTC
• Podmienky prevádzky: II. trieda prostredia, -10°C ÷50°C
• Rozmery: L=124, W=43, H=21 (+/-2mm)
• Upevnenie: Montážna lišta s lepiacou páskou alebo montážne skrutky x2 (otvory 3mm)
• Svorky:
• - výstupy napájania - skrutkové svorky ?0,41÷1,63 (AWG 26-14)
• - vstupy napájania - zásuvka DC 5,5/2,1 alebo skrutková svorka ?0,41÷1,63 (AWG 26-14)
• Čistá/brutto hmotnosť: 0,05kg / 0,07kg
• Deklarácie, záruka: CE, 2 roky od dátumu výroby
