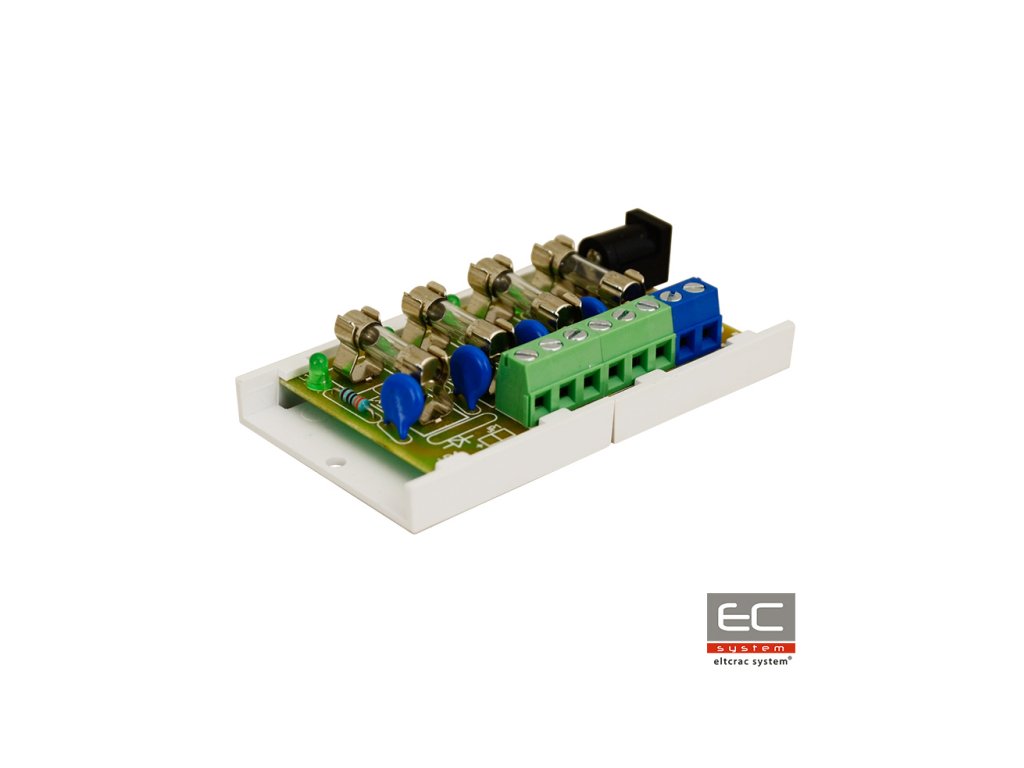

AWZ576 LB4/0.3-1.0A/FTA poistkový modul - Pulsar

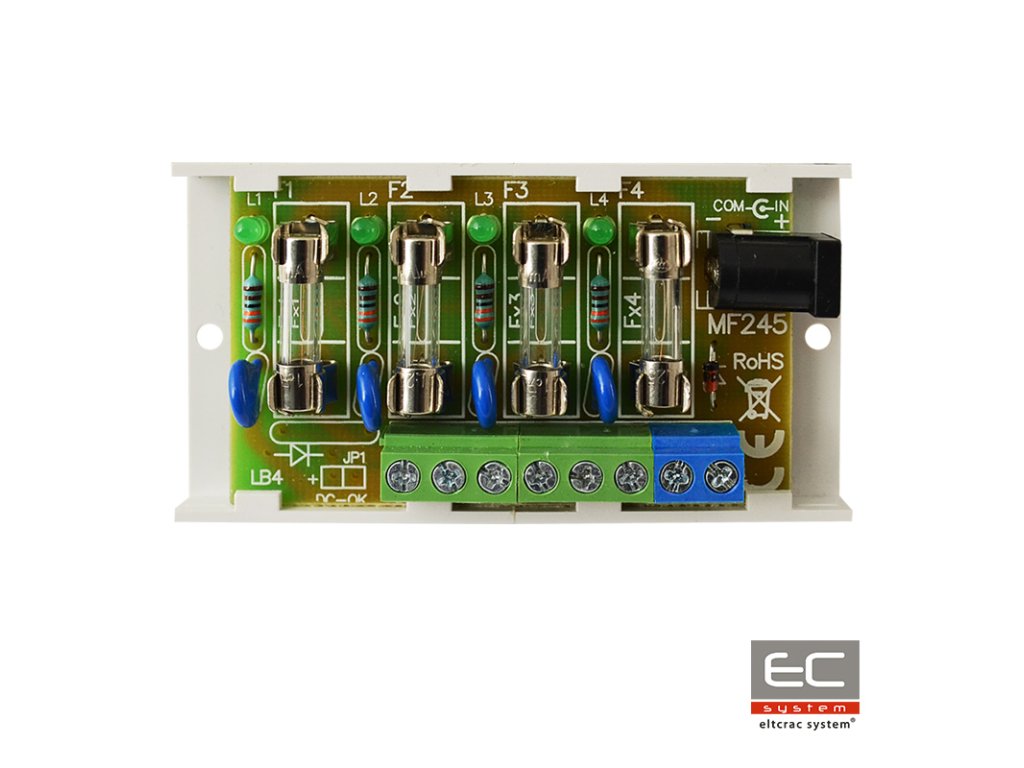

Poistkový modul určený na rozdelenie napájania v nízkonapäťových poplachových systémoch vyžadujúcich napätie v rozsahu: 10V÷ 30V DC. Má dva napájacie vstupy: skrutkovaciu svorku a zásuvku DC 5,5/2,1 a štyri nezávisle chránené tavnými poistkami F0,5A (možnosť inštalácie poistiek 0,3A alebo 1A, nie sú súčasťou balenia) výstupy napájania AUX1÷AUX4. Uvedenie poistky indikuje zhasnutie príslušnej LED diódy modulu: L1 pre AUX1, L2 pre AUX2 atď. Okrem toho je každý výstup chránený varistorom, ktorý chráni napájací zdroj a prijímače pred účinkami prepätí v napájacej sústave.

Technické parametre:

• Napájacie napätie: 10V÷ 30V DC
• Výstupné napätie: UAUX = UIN (zhodné s napájacím napätím)
• Odběr prúdu: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Počet napájacích vstupov: 2 zásuvka DC 5,5/2,1 alebo skrutková svorka
• Počet napájacích výstupov: 4 (svorky AUX)
• Ochrany:
• - proti skratu SCP - 4 x 0.5A
• - proti preťaženiu OLP - 4 x 0.5A (možnosť inštalácie poistiek 0,3A alebo 1A, nie sú súčasťou balenia)
• - prepätie - varistory
• Optická signalizácia: Zelené LED diódy L1 ÷ L4 - stav výstupov AUX1÷AUX4
• Poistky F1 ÷ F4: 4 x 0.5A
• Podmienky prevádzky: II trieda prostredia, -10°C ÷50°C
• Rozmery: L=80, W=43, H=20 (+/-2mm)
• Montáž: Montážna lišta s lepiacou páskou alebo montážne skrutky x2 (otvory 3mm)
• Konektory:
• - napájacie výstupy - skrutonové svorky ?0,41÷1,63 (AWG 26-14)
• - napájacie vstupy - zásuvka DC 5,5/2,1 alebo skrutová svorka ?0,41÷1,63 (AWG 26-14)
• Čistá/hmotnosť brutto: 0,05kg / 0,07kg
• Vyhlásenia, záruka: CE, 2 roky od dátumu výroby
