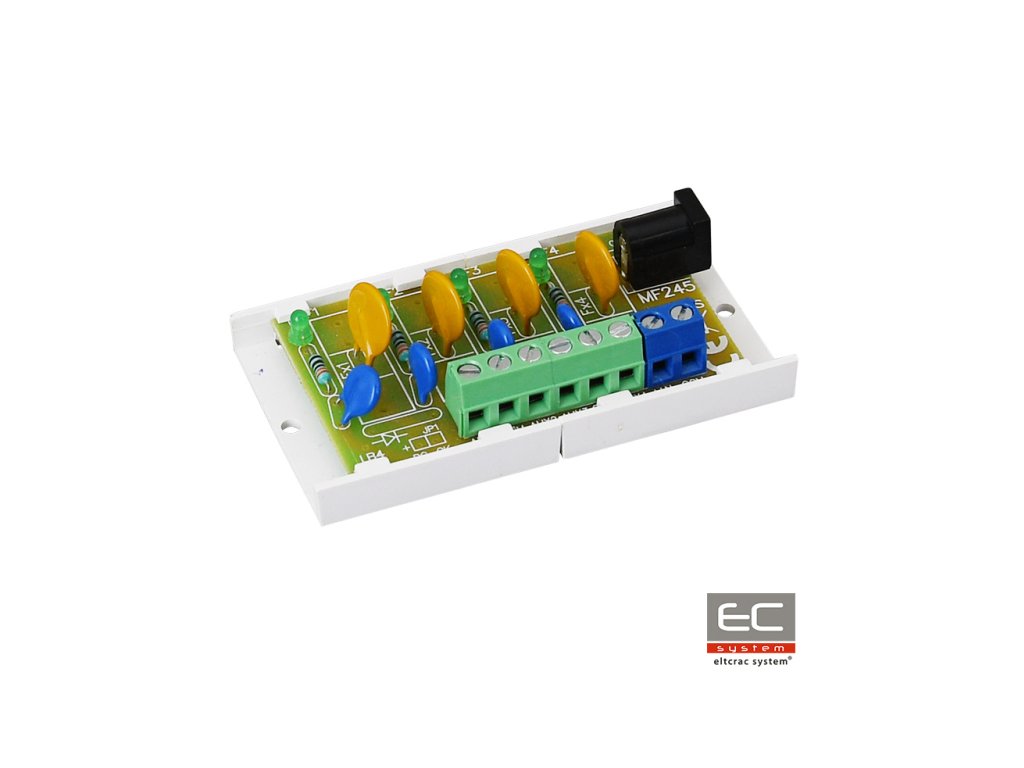

AWZ575 LB4/1.0A/PTC modul poistkový - Pulsar

Modul poistkový určený na distribúciu napájania v nízkonapäťových poplašných systémoch vyžadujúcich napätie v rozsahu: 10V÷ 30V DC. Má dva napájacie vstupy: skrutkovací konektor a zásuvku DC 5,5/2,1 a štyri nezávisle chránené výstupy napájania PTC 1A AUX1÷AUX4. Aktivácia poistky PTC je signalizovaná zhasnutím príslušnej LED diódy modulu: L1 pre AUX1, L2 pre AUX2 atď. Okrem toho je každý výstup chránený varistorom chrániacim zdroj napájania a prijímače pred následkami prepätí v napájacom obvode.

Technické parametre:

• Napätie napájania: 10V÷ 30V DC
• Napätie výstupné: UAUX = UIN (zhodné s napätím napájania)
• Odbor prúdu: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Počet vstupov napájania: 2 zásuvka DC 5,5/2,1 alebo skrutkovací konektor
• Počet výstupov napájania: 4 (svorky AUX)
• Ochrany:
• - proti skratu SCP - 4 x 1A PTC
• - proti preťaženiu OLP - 4 x 1A PTC
• - prepäťové - varistory
• Optická signalizácia: Zelené LED diódy L1 ÷ L4 - stav výstupov AUX1÷AUX4
• Poistky: F1 ÷ F4: 4 x 1A PTC
• Podmienky práce: II trieda prostredia, -10°C ÷50°C
• Rozmery: L=80, W=43, H=21 (+/-2mm)
• Uchytenie: Montážna lišta s lepiacou páskou alebo montážne skrutky x2 (otvory 3mm)
• Konektory:
• - výstupy napájania - skrutkovacie konektory ?0,41÷1,63 (AWG 26-14)
• - vstupy napájania - zásuvka DC 5,5/2,1 alebo skrutkovací konektor ?0,41÷1,63 (AWG 26-14)
• Hmotnosť netto/brutto: 0,03kg / 0,05kg
• Deklarácie, záruka: CE, 2 roky od dátumu výroby
