AWZ516 - Časový reléový modul PC1 - Pulsar
Kód: EC-06844Podrobný popis

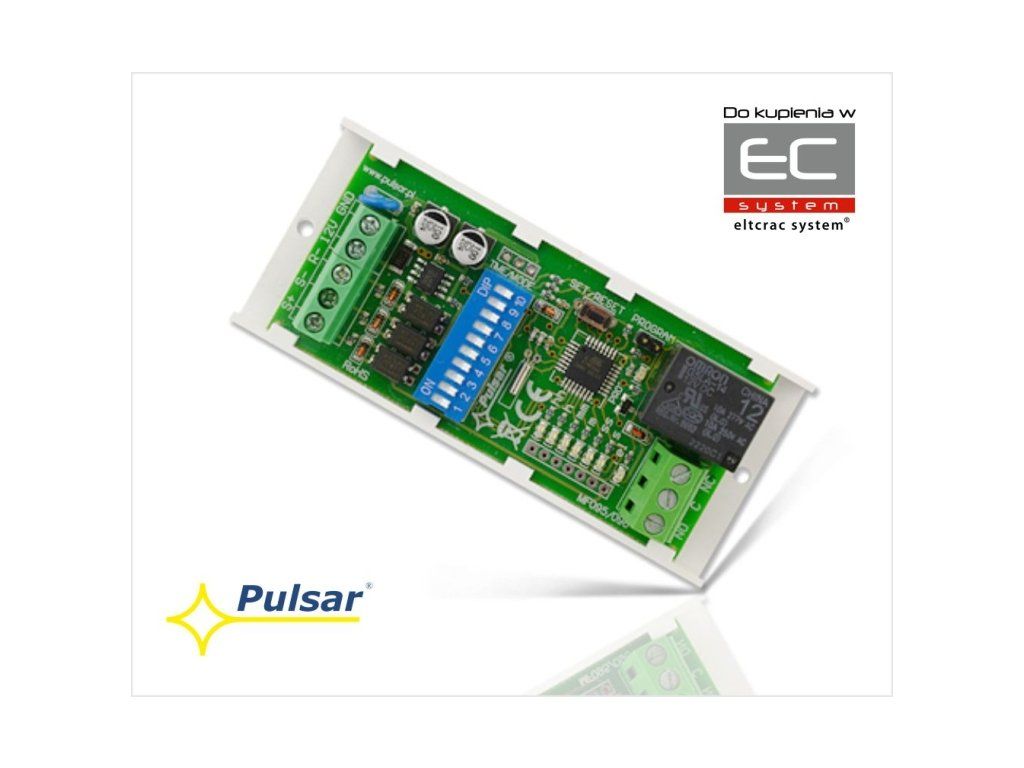

Časové relé AWZ 516 PC 1 - Pulsar
Časové relé AWZ 516 PC 1 spoločnosti Pulsar umožňuje realizáciu 1 z 8 časovo-logických programov. Zariadenie sa vyznačuje univerzálnosťou, vysokou presnosťou merania času založenou na kremennom oscilátore a možnosťou jeho presného a opakovateľného nastavenia. Relé možno použiť na predĺženie krátkych riadiacich impulzov, napr. riadenia práce spojovacích zámkov, elektromagnetických rozporníkov, bistabilného riadenia atď. Relé môže slúžiť na vytvorenie prechodu v projektoch kontroly prístupu s logickými závislosťami od stavu: kontroléra, senzora otvorenia dverí (kontaktora), výstupného tlačidla atď.
Technické parametre:
- Napájanie: 10÷14VDC
- Osem programov časovo-logických
- Čas nastavenia: od 1s do 99h
- Uloženie parametrov: do nevolatilnej pamäte
- Signalizácia: optická
- Záruka: 2 roky od dátumu výroby
Technická špecifikácia:

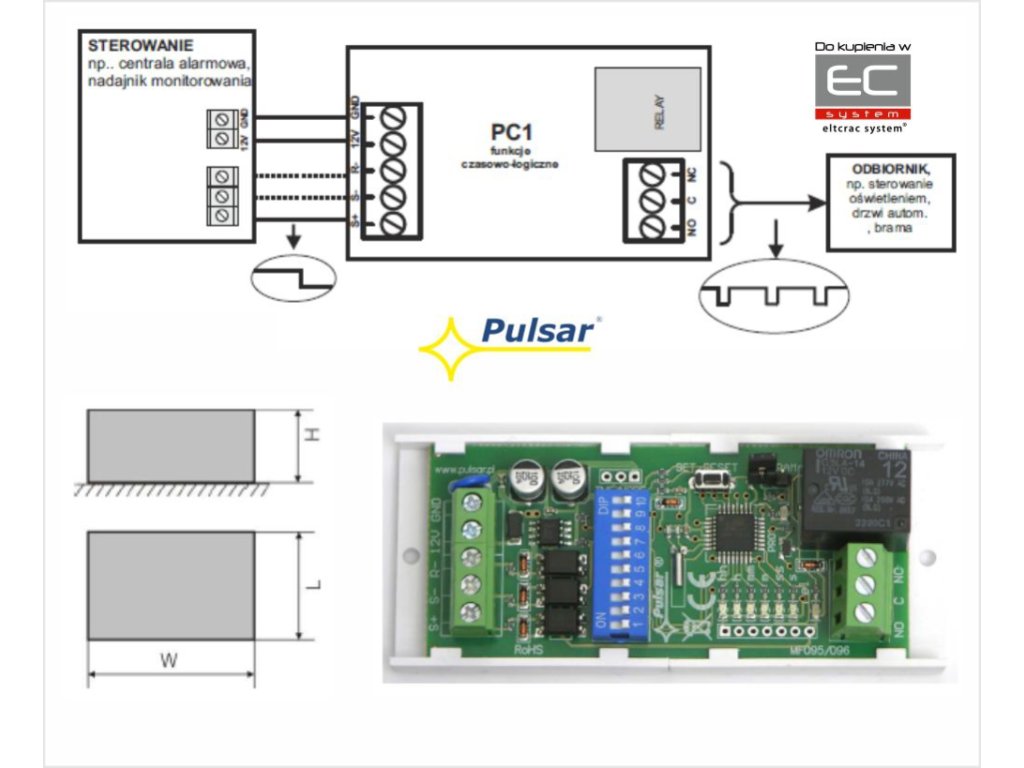

| AWZ 516 PC1 | |
|---|---|
| Všeobecné | |
| Napätie cievky relé | 10÷16V DC |
| Proud cievky relé | 20 mA / 65 mA @24VDC |
| Vstup S+ | riadenie 10÷16V DC |
| Vstup S- | riadenie 0V (GND) |
| Vstup R- | riadenie 0V (GND) |
| Počet časovo-logických programov | 18 (možnosť realizácie časovo-logického programu na objednávku) |
| Prúd kontaktov relé | 6A max. |
| Časové rozsahy | 0,1s ÷ 100h (uložené v pamäti EEPROM) |
| Počet relé | 1 |
| Maximálne napätie spínania | 250V AC /30V DC |
| Maximálny prúd spínania | 10A |
| Maximálny odpor kontaktu | menej ako 100 mOhm |
| Optická signalizácia |
|
| Podmienky prevádzky | II trieda prostredia, -10°C÷ 40°C, relatívna vlhkosť 20%...90% bez kondenzácie |
| Puzdro | konštrukcia typu “open-frame”, IP00 |
| Rozmery | L=120, W=43, H=22 [mm, +/-2] |
| Montáž | montážna páska alebo montážne skrutky x2 (otvory 3mm) |
| Čistá hmotnosť / hrubá hmotnosť | 0,006 / 0,11 [kg] |
Dodatočné parametre
| Kategória: | Časové relé |
|---|---|
| EAN: | 5906881444306 |
| Hmotnost: | 0,006 / 0,11 [kg] |
