AWO200K - Kryt 17/TRP50/DSPR/L/ dvojúrovňový - Pulsar
Kód: EC-17049Podrobný popis

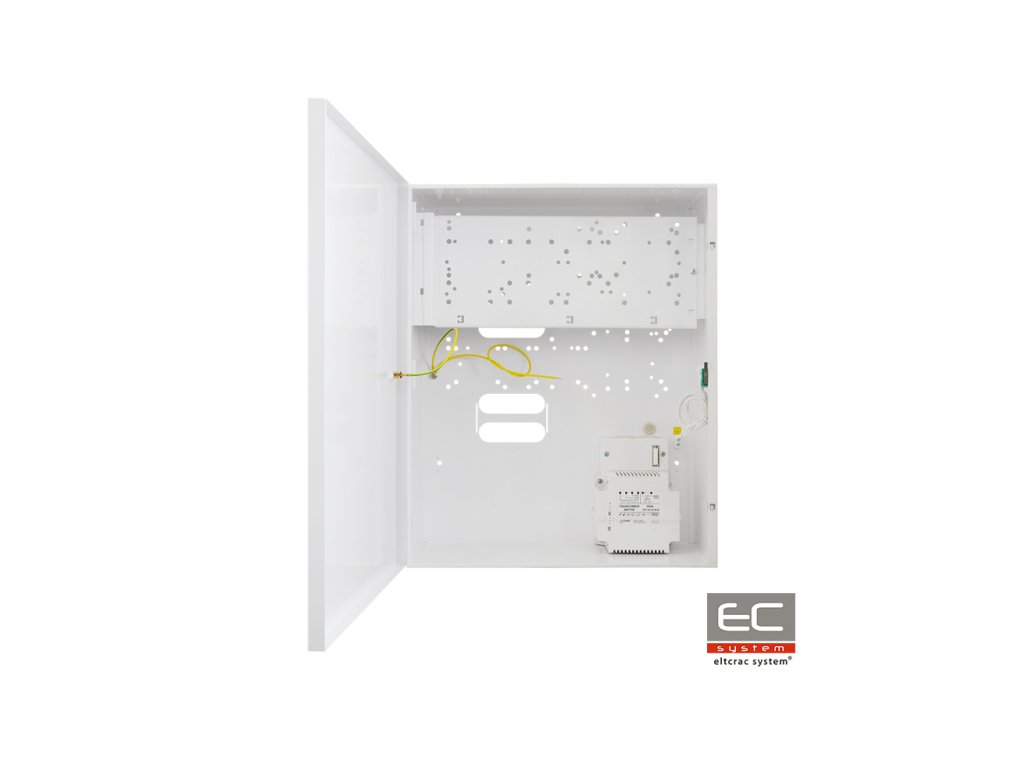

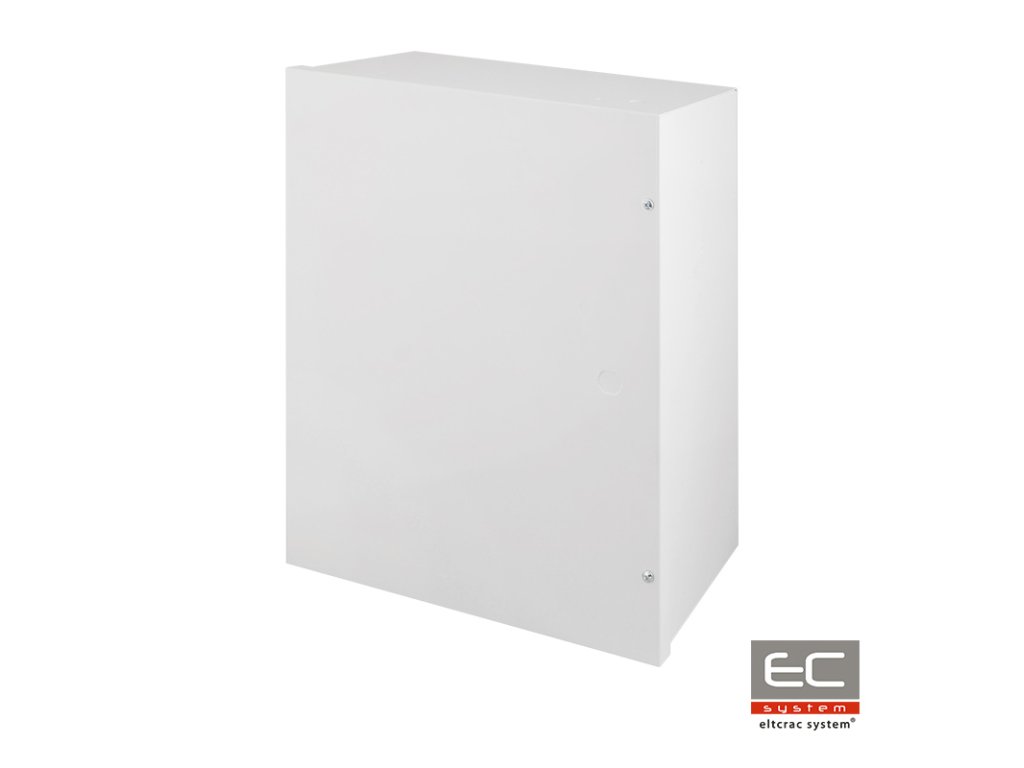

AWO200K - Skriňa 17/TRP50/DSPR/L/ dvojúrovňová - Pulsar
Skriňa bola navrhnutá ako súčasť systémov SSWiN, KD, a tiež takých, v ktorých okrem základných prvkov, ako je centrála a expandéry, je potrebná aj inštalácia komunikačného modulu. Svoje uplatnenie nachádza pri montáži: centrálnej riadiacej dosky, kontroléra systému KD a prídavných modulov, rádiového alebo GSM vysielača, iných špeciálnych zariadení. AWO200K je dvojúrovňový model. Vďaka tomuto riešeniu umožňuje skriňa umiestniť oveľa väčšie množstvo zariadení ako v štandardnej verzii. Dolná úroveň obsahuje otvory pre centrálne a rozširujúce moduly. Horná úroveň obsahuje okrem otvorov pre rozširovacie moduly aj otvory pre komunikačné moduly, napr. môžu byť namontované zariadenia: GORKE – ATG; ROPAM – BASIC a MULTI GSM; SATEL – ETHM, GSM LT1, LT2, GPRS-T1/T2/T4. Okrem toho sa v hornej časti skrine nachádzajú prestupy pre antény GSM.
Charakteristické vlastnosti:
- Vonkajšie rozmery skrine: Š=350, V=435, H+H1=140+8 [+/- 2mm]
- Vonkajšie rozmery čelného panelu: Š1 =355, =440 [+/- 2mm]

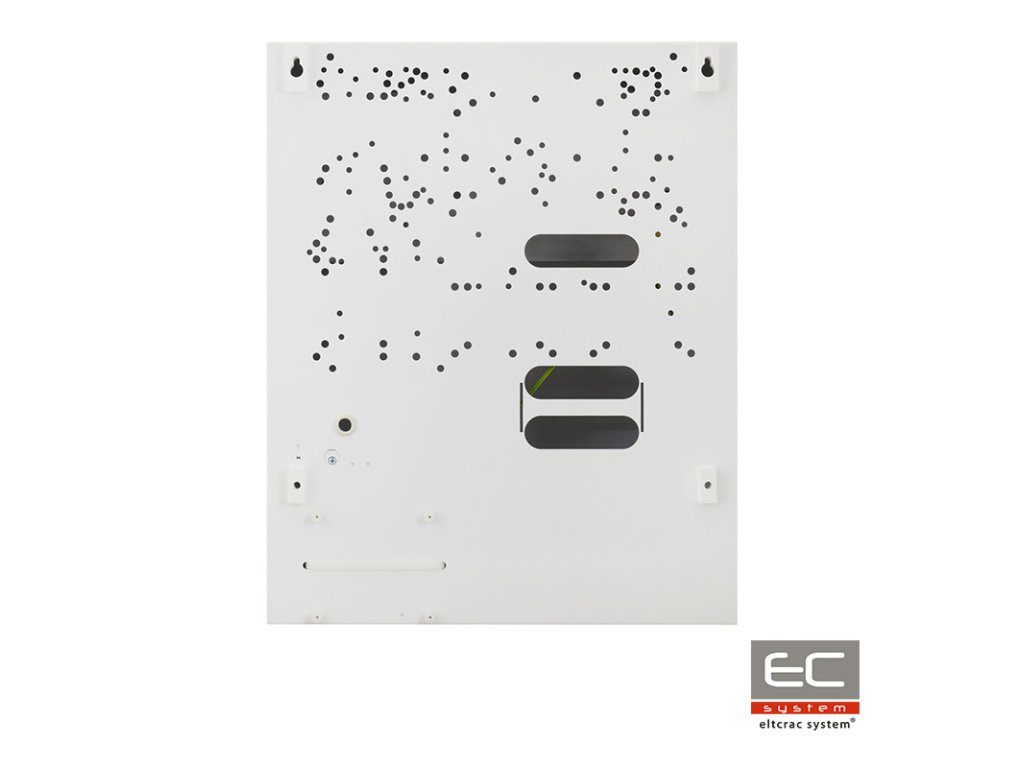

- Rozmery montážneho plechu: Š2=310, =135 [+/- 2mm]
- Pracovná hĺbka 1/2: H2=62, H3=75 [+/- 2mm]
- Čistá/brutto hmotnosť: 6,30kg / 7,00kg [+/-0,1kg]
- Priestor na akumulátor: 17Ah/12V olovený-železný suchý (SLA)
- Transformátor: TRP 50VA/16V/18V/20V v skrini PC/ABS v triede UL94- V0, IP30
- Napájanie: 230V/AC (-15%/+10%), 50Hz, 250mA (max.)
- Výstup napájania: U1=16V/AC alebo U2=18V/AC alebo U3=20V/AC(-5%,+15%),I1=3,0A alebo I2=2,8A alebo I3=2,5A(max.)
- Prevádzkové podmienky: II trieda prostredia, -10°C÷ 40°C
- Spracovanie: plech DC01, hrúbka: 0,7mm, protikorózna ochrana, farba: RAL 9003
- Použitie: pre vnútorné priestory
- Antisabotážna ochrana: 1 x mikroskop: otvorenie skrine, 0,5A@50V/DC max. NC- normálne zavreté kontakty
- Uzamykanie: skrutkované: skrutka s valcovou hlavou x 2
- Poznámky: možnosť montáže zámku, má odstup od steny (podkladu) - 8mm
- Vyhlásenia, záruky: CE, 2 roky od dátumu výroby
Technická špecifikácia:
| AWO200K | |
|---|---|
| Všeobecné | |
| Klávesnice / centrálne jednotky | Satel, Risco, DSC, Paradox, Pyronix, EBS, Telmor, Texecom, Roger |
| Komunikačné moduly | Satel, Gorke, Ropam, GSM LT1, GSM LT2, GPRS-T1/T2/T4 |
| Rozmery | 350 x 435 x 140 [+/-2 mm] odstup od podkladu: 8 mm |
| Transformátor | TRP 50VA - IP 30, materiál PC/ABS |
| Priestor na akumulátor | 1 x 7Ah / 1 x 17Ah |
| Ochrana | tamper – otvorenie skrine |
| Uzamykanie | skrutkované (možnosť montáže zámku) |
| Montáž | nadzákladný |
| Vyhotovenie | plech DC01, 0.7mm, RAL9003 (biela), kovová |
| Stupeň krytia | IP 20 |
Dodatočné parametre
| Kategória: | Rozvodné skrine |
|---|---|
| EAN: | 5902135306581 |
