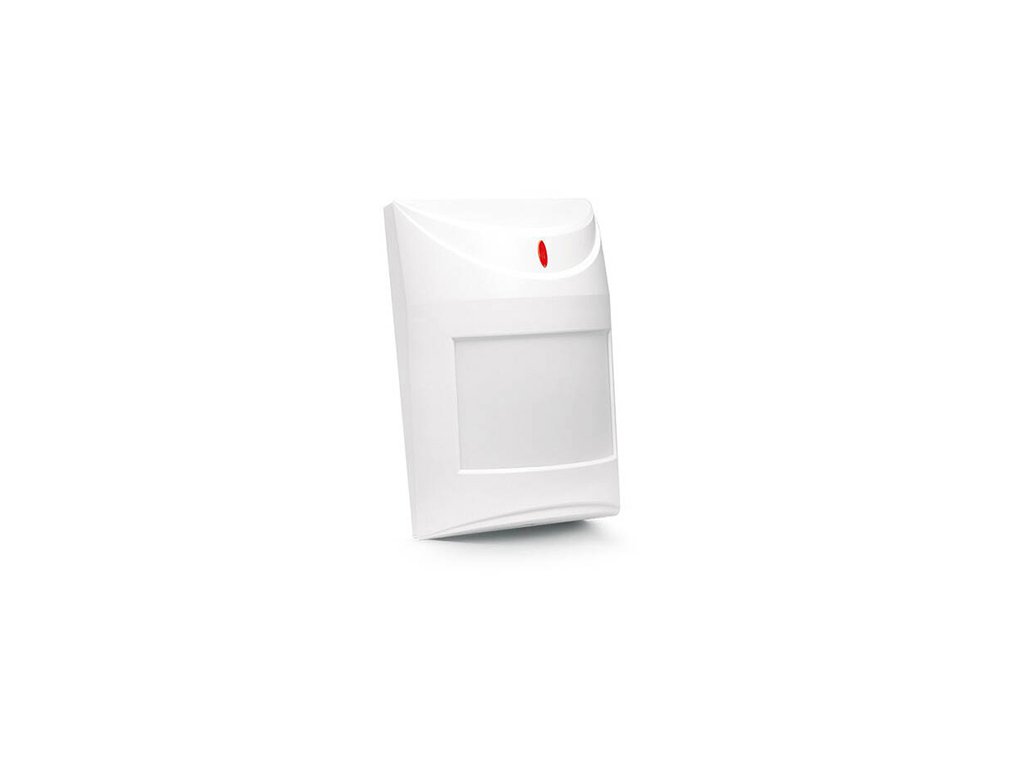

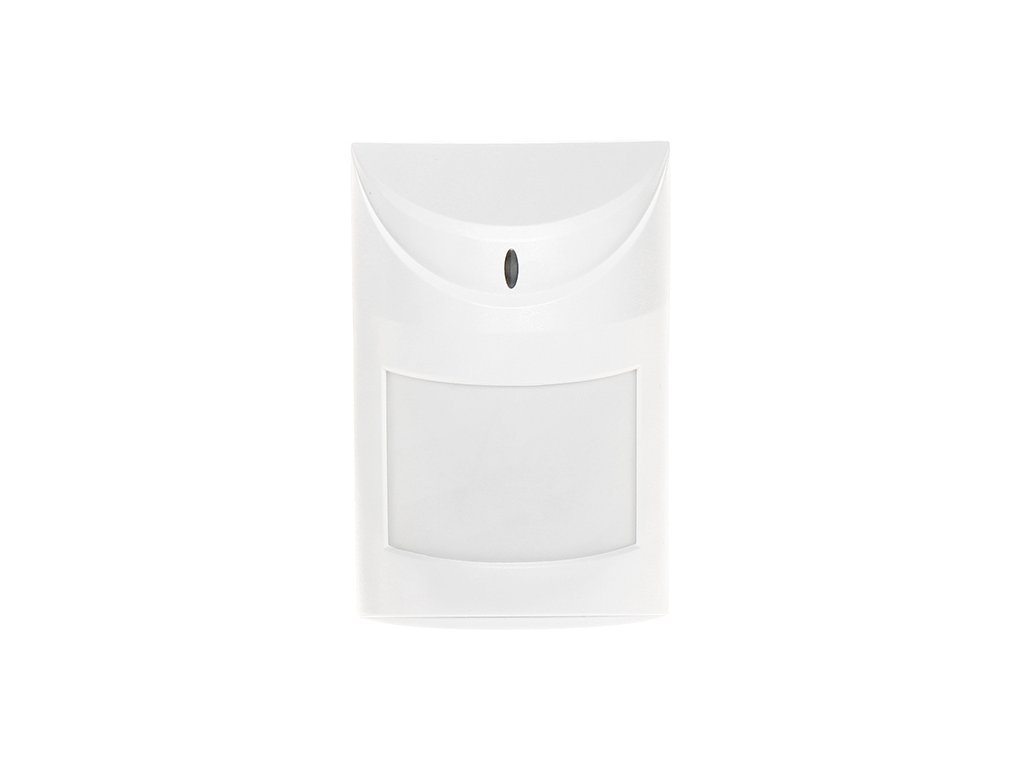

AQUA Plus - Digitálny pasívny infračervený detektor - SATEL
AQUA Plus je digitálny pasívny infračervený detektor vybavený dvojitým pyroelementom a digitálnym detekčným algoritmom. Vďaka použitiu dvojkanálovej analýzy signálu z pyroelementu (hodnotovej a množstevnej) a mechanizmu kompenzácie teploty sa detektor vyznačuje vysokou citlivosťou a odolnosťou voči rušeniu. Variant výmeny použitej Fresnelovej šošovky a regulácia citlivosti umožňujú prispôsobenie charakteristiky činnosti detektora požiadavkám zákazníka.

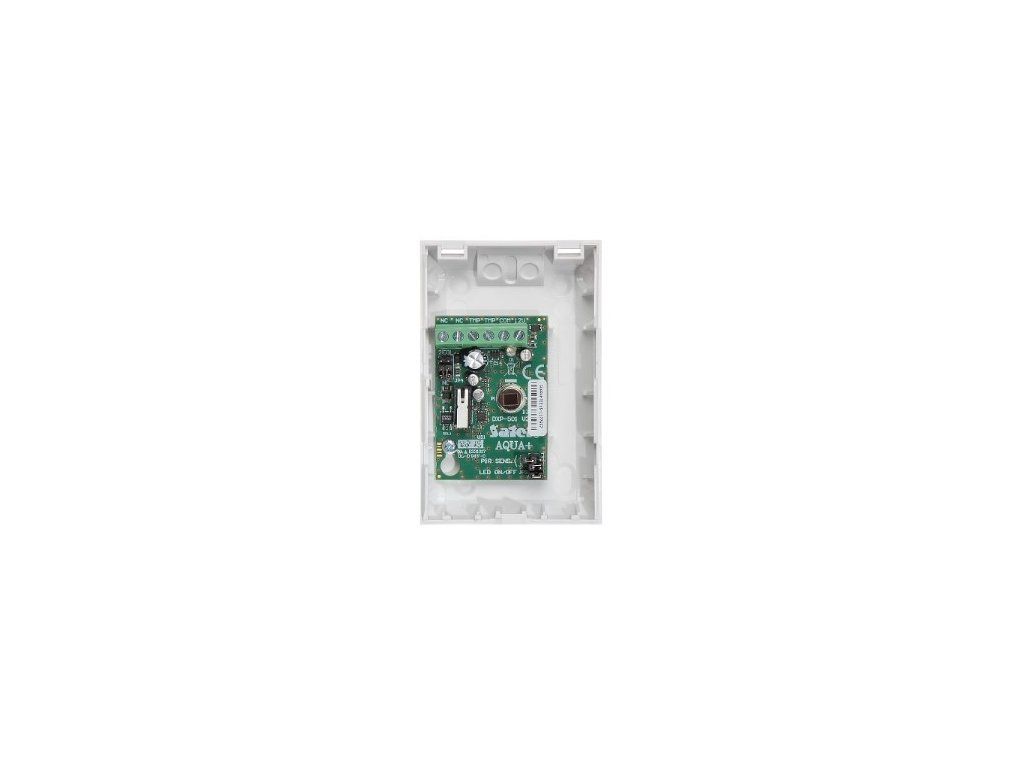

AQUA Plus má zabudovanú možnosť pre-alarmu a sabotážny kontakt chrániaci pred otvorením krytu. Okrem toho je elektronická doska detektora vybavená parametrovými rezistormi, čo zjednodušuje montáž a pripojenie k poplachovému systému.
AQUA Plus spĺňa požiadavky Grade 2 normy EN-50131.
Vlastnosti:
- Zabudované parametrové rezistory
- Digitálny detekčný algoritmus
- Vymeniteľné Fresnelove šošovky
- Funkcia pre-alarmu
Technické údaje:
- Napájacie napätie (±15%): 12V DC
- Detekovateľná rýchlosť pohybu: 0,3…3 m/s
- Rozsah prevádzkových teplôt: -30°C ~ +55 °C
- Odporúčaná výška montáže: 2,4 m
- Prietok prúdu v pohotovostnom stave: 10 mA
- Maximálny prúdový odber: 12 mA
- Povolené zaťaženie kontaktov relé (rezistívne): 40 mA / 16V DC
- Ekologická trieda podľa EN50130-5: II
- Čas signalizácie poplachu: 2 s
- Splnené normy: EN50130-5, EN50131-1, EN50131-2-2, EN50130-4
- Stupeň zabezpečenia podľa EN50131-2-6: Grade 2
- Rozmery:63 x 96 x 49 mm
- Hmotnosť: 90 g
Obr. 1 Schéma pripojenia detektora AQUA Plus
Presnosť detekcie
Fresnelova šošovka
Uplatnením tzv. Fresnelovej šošovky v modeli AQUA Plus, ako elementu zameriavajúceho žiarenie na pyroelement, detektor presne reaguje na zmeny, ktoré sa vyskytujú v jeho detekčnom poli.
Obr. 1 Fresnelova šošovka (a) a tradičná (b) Odporúčania pre montáž detektora AQUA Plus:
- Satel AQUA Plus je vnútorný detektor - nie je vhodný pre vonkajšie použitie
- Optimálna výška inštalácie pre tento model je ~2.4 m
- Odporúča sa vyhnúť sa montáži zariadenia v blízkosti zdrojov tepla, ako sú radiátory či pece
- Detekčné pole detektora AQUA Plus by nemalo zahŕňať vonkajšie okná
Špecifikácia technická:
| AQUA Plus | |
|---|---|
| Všeobecné | |
| Detekovateľná rýchlosť pohybu | 0,3…3 m/s |
| Rozmery krytu | 63 x 96 x 49 mm |
| Rozsah prevádzkových teplôt | -30…+55 °C |
| Odporúčaná výška montáže | 2,4 m |
| Menovité napätie (±15%) | 12 VDC |
| Povolené zaťaženie kontaktov relé (rezistívne): | 40 mA / 16 V DC |
| Hmotnosť | 90 g |
| Ekologická trieda | II|
Dodatočné parametre
| Kategória: | Detektory pohybu |
|---|---|
| EAN: | 5905033335349 |
