Bufferový napájací zdroj APS-612 - SATEL

Pokročilý bufferový napájací zdroj APS-612 spĺňa vysoké bezpečnostné požiadavky Grade 3 stanovené normou EN 50131-3. Prúdová výkonnosť napájacieho zdroja je 6 A (3 A pre napájanie zariadení + 3 A pre nabíjanie akumulátora). Zariadenie je určené na napájanie zariadení pracujúcich na napätí 12 V DC. Napájací zdroj APS-612 možno využiť v zariadeniach nachádzajúcich sa v poplachových systémoch, systémoch kontroly prístupu, priemyselnej televízii, na napájanie laboratórnych zariadení (napr. v medicínskych laboratóriách), v inštaláciách priemyselnej automatizácie alebo v systémoch kritickej infraštruktúry. Zariadenie bolo vybavené špeciálnym 3-pinovým konektorom určeným na spoluprácu so zariadeniami SATEL, okrem iného expandérmi vstupov a výstupov či centrálami kontroly prístupu ACCO-NT.

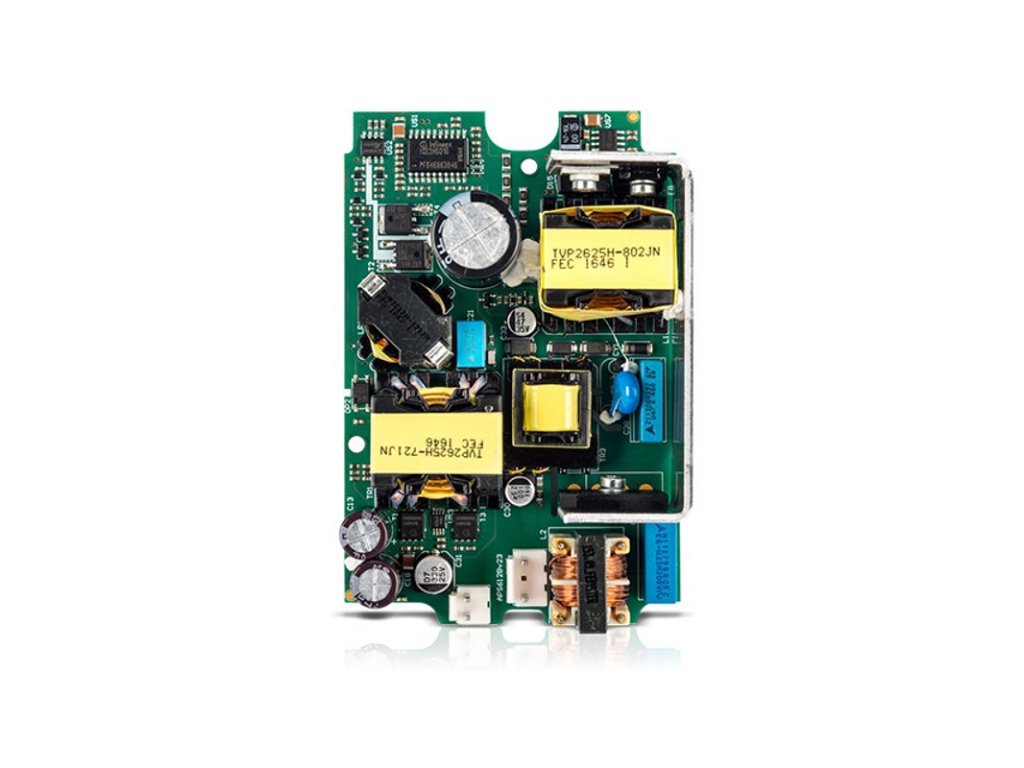

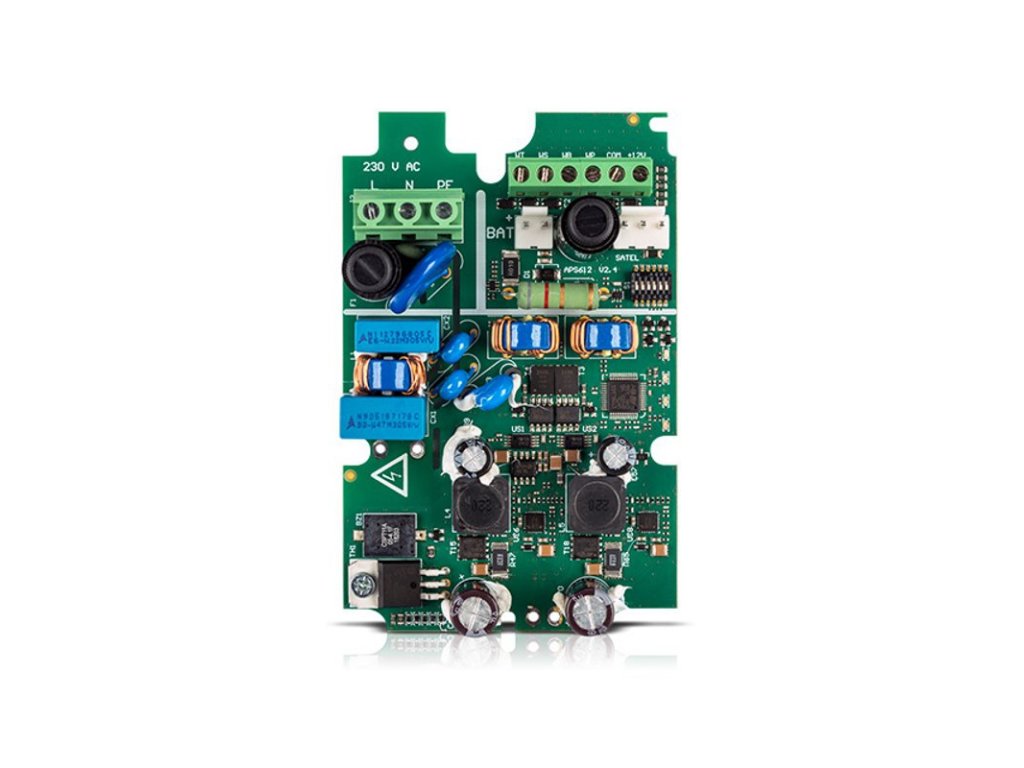

V konštrukcii APS-612 bol použitý spínaný napájací zdroj topológie LLC charakterizujúci sa vysokou účinnosťou a zabezpečujúci veľmi dobré napájacie parametre pri nízkych tepelných stratách. Zariadenie možno napájať priamo z siete 230 V AC, vďaka čomu napájací zdroj nevyžaduje montáž dodatočného sieťového transformátora. APS-612 disponuje ochranami proti skratu a preťaženiu. Je vybavený filtrom proti rušeniu na vstupe a aktívnym obvodom korekcie účinníka PFC (do 0,98). K napájaciemu zdroju možno priamo pripojiť akumulátor. Mikroprocesorová kontrola stavu a parametrov akumulátora, presná regulácia napätia a funkcia automatického odpojenia v prípade nadmerného vybitia dbajú o stav akumulátora a predlžujú jeho životnosť, čím obmedzujú možnosť poškodenia.

Napájací zdroj APS-612 bol tiež vybavený signalizačnými LED diódami indikujúcimi: prítomnosť sieťového napájania, stav napájania z akumulátora a výskyt porúch – prehrievania, preťaženia alebo skrat výstupu. Poruchy môžu byť navyše signalizované akusticky. Zariadenie má štyri výstupy typu OC, ktoré umožňujú oznamovať poruchy alarmového systému. Zmeny ich stavov informujú o: prekročení pracovnej teploty, pokles napätia akumulátora pod povolenú hodnotu, preťaženie výstupu alebo výpadok sieťového napájania.

Najdôležitejšie vlastnosti napájacieho zdroja:

• zhodný s požiadavkami EN 50131-3 Grade 3
• zhodný s požiadavkami normy bezpečnosti EN 60950-1
• zhodný v oblasti úrovne vedľaších a vyžarovaných rušení EMI s normou EN 55011 Class B
• spínaný napájací zdroj 12 V DC s vysokou účinnosťou s aktívnym PFC, nevyžadujúci sieťový transformátor
• spolu prúdová výkonnosť napájacieho zdroja 6 A: 3 A (výstup) + 3 A (nabíjanie)
• ochrany proti skratu a preťaženiu
• možnosť pripojenia gelového oloveného akumulátora
• možnosť výberu hodnoty nabíjacieho prúdu akumulátora (1,5 A/3 A)
• ochrana pred úplným vybitím akumulátora
• 4 výstupy OC signalizujúce poruchy
• optická signalizácia stavu sieťového napájania, akumulátora, preťaženia, prehrievania a skratu
• akustická signalizácia porúch
• špeciálny konektor pre spoluprácu so zariadeniami SATEL: INT-E, INT-O, INT-PP, INT-ADR, INT-ORS, INT-IORS, ACCO-NT, ACX-220, GSM-X LTE, GSM-X, GPRS-A LTE, GPRS-A
• konštrukcia umožňujúca montáž na lištu DIN 35 mm a v skrinkách OPU-3 P a OMI-5

Technická špecifikácia
