Podrobný popis

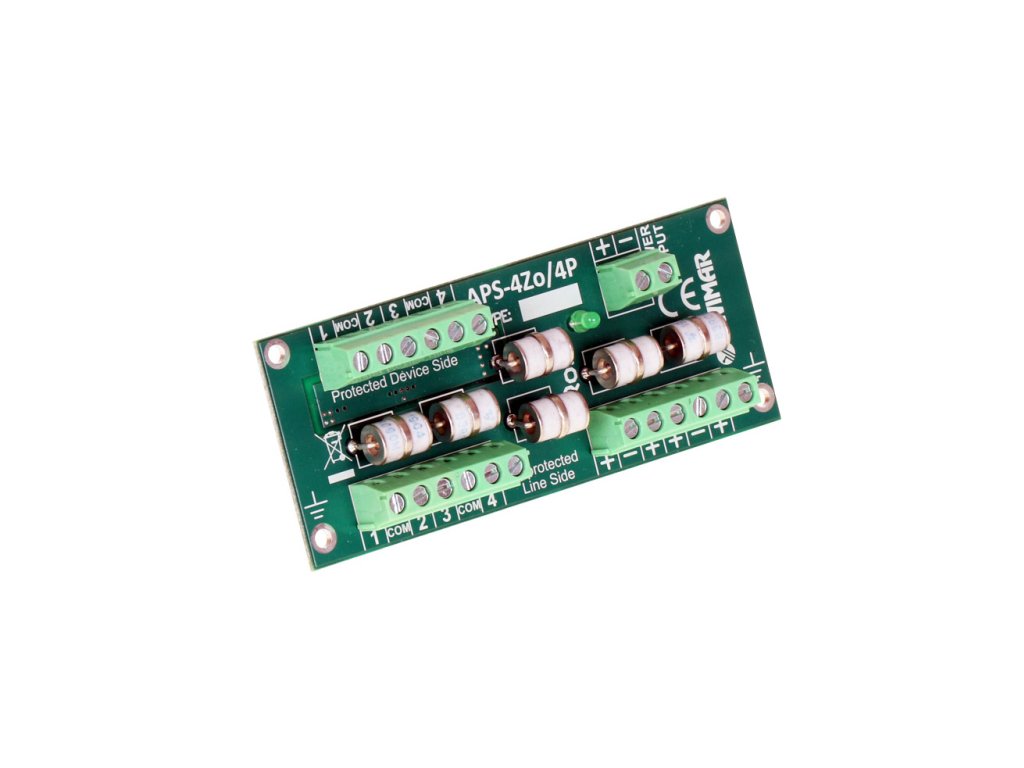

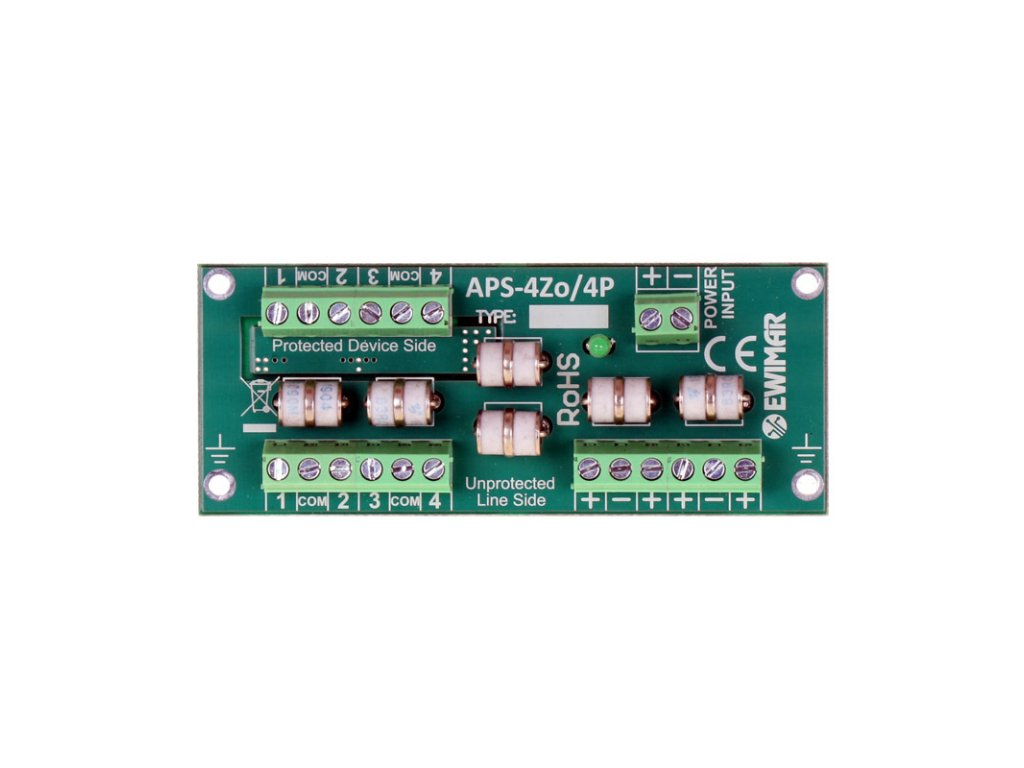

Prepäťová ochrana 4 vonkajších alarmových snímačov, APS-4Zo/4P - EWIMAR
APS-4Zo/4P je prepäťová ochrana, ktorej úlohou je chrániť centrá alarMových systémov pred prepätiami a bleskami. Zariadenie je vybavené 4 ochrannými obvodmi určenými pre signály alarmových snímačov a 4 nezávislými ochrannými obvodmi napájania s izoláciou. Ochrana je určená pre použitie s snímačmi inštalovanými mimo budovy, kde sa môžu vyskytovať iskrové výboje veľkej hodnoty z kovových konštrukcií, odkvapov alebo vodičov. Okrem ohrozenia samotných alarmových obvodov existuje aj riziko poškodenia centrál a pripojených zariadení v dôsledku silného nárastu napätia v napájacích vodičoch. Toto riziko je eliminované rozdelením ochrany napájacích obvodov pomocou super rýchlych automaticky resetovaných prepäťových poistiek MOSFET. Ochrana je vyhotovená ako modul, inštalovaný v špeciálnom kryte spolu s ďalšími modulmi, ktoré môžu tvoriť komplexný ochranný systém pre všetky signály alarmovej centrál.
Použité komponenty eliminujú úderové napätia o hodnote 10kA pre každý alarmový a napájací obvod, využívajúce super rýchle prepäťové poistky MOSFET. Zabraňuje to prieniku napäťových impulzov nad 18V na chránenú stranu. Toto riešenie vytvára účinnú ochrannú bariéru pre každý typ alarmového systému bez toho, aby malo vplyv na aj 4-stavové alarmové obvody. Štandard terminálov ohrozenej a chránenej strany bol dodržaný v súlade so štandardom pripojenia v alarmových centrálach, čo zaisťuje jednoduchú inštaláciu a následnú údržbu. Zariadenie nemožno používať na digitálne (zbernicové) linky. Na tento účel je potrebné použiť iný model ochranného zariadenia.
APS-4Zo/4P tiež disponuje MOSFET poistkami, izolujúcimi napájanie každého alarmového snímača. Toto riešenie chráni pred neutralizáciou skupiny snímačov skratu na jednom z nich. Použité prepäťové poistky majú veľmi malú prúdovú hystereziu a čas reakcie 1uS, čo nespôsobuje významný odber prúdu z centrál ani počas dlhého obdobia výskytu skratu. Táto koncepcia sa odporúča pre inštalácie triedy S.
APS-4Zo/4P - Príklad ochrany alarmových liniek pre vonkajšie snímače
Technická špecifikácia
| APS-4Zo/4P | |
|---|---|
| Alarmové linky | |
| Počet ochranných obvodov | 4 |
| Vstupné / výstupné rozhranie | Skrutkové |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/?s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 10kA |
| Menovité napätie DC (linka-linka) UN | 15V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 13V DC |
| Úroveň ochrany 1kV/?s (linka-linka) UP C3 | 18V (s ohľadom na MOSFET) |
| Výbojový prúd C1 (8/20µS, linka-linka) Iimp | 2kA (s ohľadom na MOSFET) |
| Oddeľovací prvok | MOSFET prepäťová poistka |
| Sériový odpor | 6? / linku |
| Menovitý prúd IN | 100mA / linku |
| Napájacie linky | |
| Počet ochranných obvodov | 4 |
| Menovité napätie DC (linka-linka) UN | 13.8V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 15V DC |
| Úroveň ochrany UP C3 | 20V (s ohľadom na MOSFET) |
| Výbojový prúd (8/20µS, linka-linka) Iimp C3 | 2kA (s ohľadom na MOSFET) |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/?s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 10kA |
| Menovitý prúd In | 100mA / linku |
| Všeobecné | |
| Použitie | Vnútri |
| Spôsob inštalácie | Dedikovaný kryt |
| Pracovná teplota | -30?C do 60?C |
| Rozmery | 102 x 41 x 25 mm |
Dodatočné parametre
| Kategória: | Alarmy do domácnosti |
|---|---|
| EAN: | 5904041751288 |
