APS-1412 - Záložný zdroj 12 V / 14 A DC - SATEL
Kód: EC-23903Podrobný popis
APS-1412 - Záložný napájací zdroj 12 V / 14 A DC - SATEL
APS-1412 je impulzný záložný napájací zdroj určený na napájanie zariadení vyžadujúcich jednosmerné napätie 12 V. Má vysokú prúdovú účinnosť 14A a energetickú účinnosť dosahujúcu 92%. Napájací zdroj je zhodný s normou EN 55011 Class B, čo sa týka úrovne vedenej a žiarenej rušivosti EMI. Okrem toho spĺňa bezpečnostné normy EN 60950-1 a požiadavky EN 50131-3 pre Grade 2. APS-1412 má filtre proti rušeniu (na vstupe a výstupe) a aktívne obvody korekcie účinníka - až do 0,99, čo zabezpečuje stabilné prevádzkové parametre aj pri veľkých výkyvoch napájacieho napätia. Napájací zdroj kontroluje stav nabitia akumulátora a obsahuje ochranu proti jeho nadmernému vybití, čo umožňuje minimalizovať riziko poškodenia núdzového zdroja napájania. APS-1412 je vybavený štyrmi výstupmi OC, ktoré môžu signalizovať poruchu. Na obale zariadenia sa nachádzajú štyri LED diódy, ktoré signalizujú: stav napájacieho výstupu, stav akumulátora, stav AC napájania, príliš vysokú teplotu napájacieho zdroja. Napájací zdroj má ochranu proti skratu (SCP) a ochranu proti preťaženiu (OCP). Na pripojenie napájacieho kábla slúži konektor IEC C14.
Najdôležitejšie vlastnosti napájacieho zdroja:
- impulzný napájací zdroj 12 V DC
- výstupný prúd: 14 A alebo 12 A (napájanie zariadení) + 2 A (nabíjanie akumulátora)
- zhodný s požiadavkami EN 50131-3 Grade 2
- zhodný s požiadavkami bezpečnostnej normy EN 60950-1
- zhodný s normou EN 55011 Class B pre úroveň vedenej a žiarenej rušivosti EMI
- aktívny obvod korekcie účinníka (až do 0,99)
- účinnosť až do 92%
- ochrana proti skratu a proti preťaženiu
- možnosť pripojenia tesného kyselinovo-oloveného akumulátora
- ochrana proti nadmernému vybitiu akumulátora
- 4 výstupy OC signalizujúce poruchy
- optická signalizácia stavu napájacieho výstupu, stavu akumulátora, stavu AC napájania a príliš vysokej teploty napájacieho zdroja
- akustická signalizácia poruchy
- obal z eloxovaného hliníka

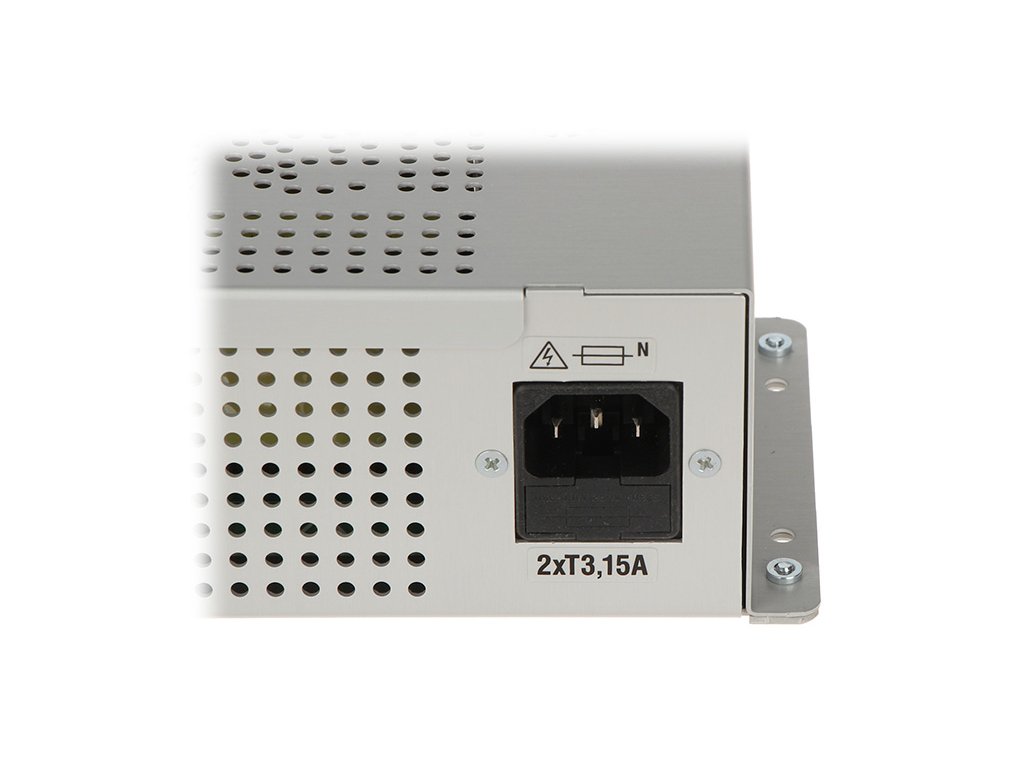

- konektor IEC C14 na pripojenie napájacieho kábla
Technická špecifikácia:
| Environmentálna trieda | II |
| Prevádzkový teplotný rozsah | -10°C...+55°C |
| Napätie hlásenia poruchy akumulátora (±10%) | 11,5 V |
| Napätie odpojenia akumulátora (±10%) | 10,5 V |
| Stupeň zabezpečenia podľa EN 50131 | Grade 2 |
| Energetická účinnosť | do 91% |
| Skutočné výstupné napätie | 13,8 V DC |
| Nominálne výstupné napätie (podľa IEC 38) | 12 V DC |
| PF (Power Factor Correction) | do 0,98 |
| Typ napájacieho zdroja (podľa normy EN 50131) | A |
| Výstupný prúd (práca bez pripojeného akumulátora) | 14 A |
| Výstupný prúd (práca s pripojeným akumulátorom) | 12 A |
| Prúd nabíjania akumulátora | 2 A |

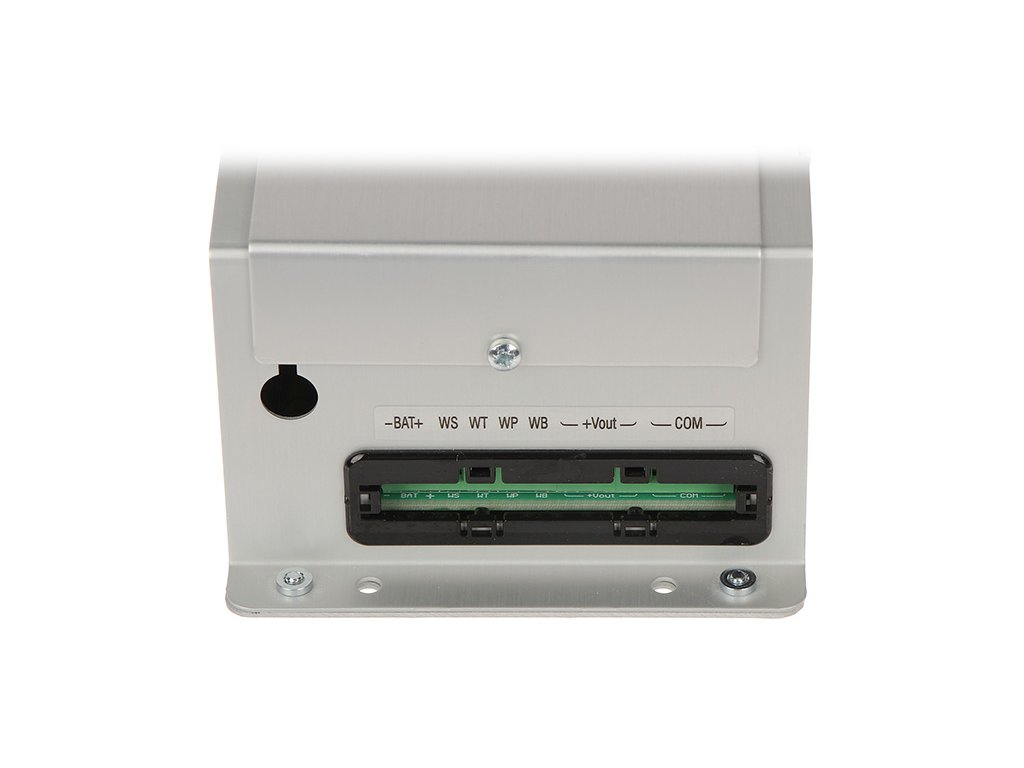

| Výstupy typu OC (WS, WB, WP, WT) | 50 mA / 12 V DC |
| Rozmery obalu | 101 x 68 x 291 mm |
| Hmotnosť | 1,37 kg |
