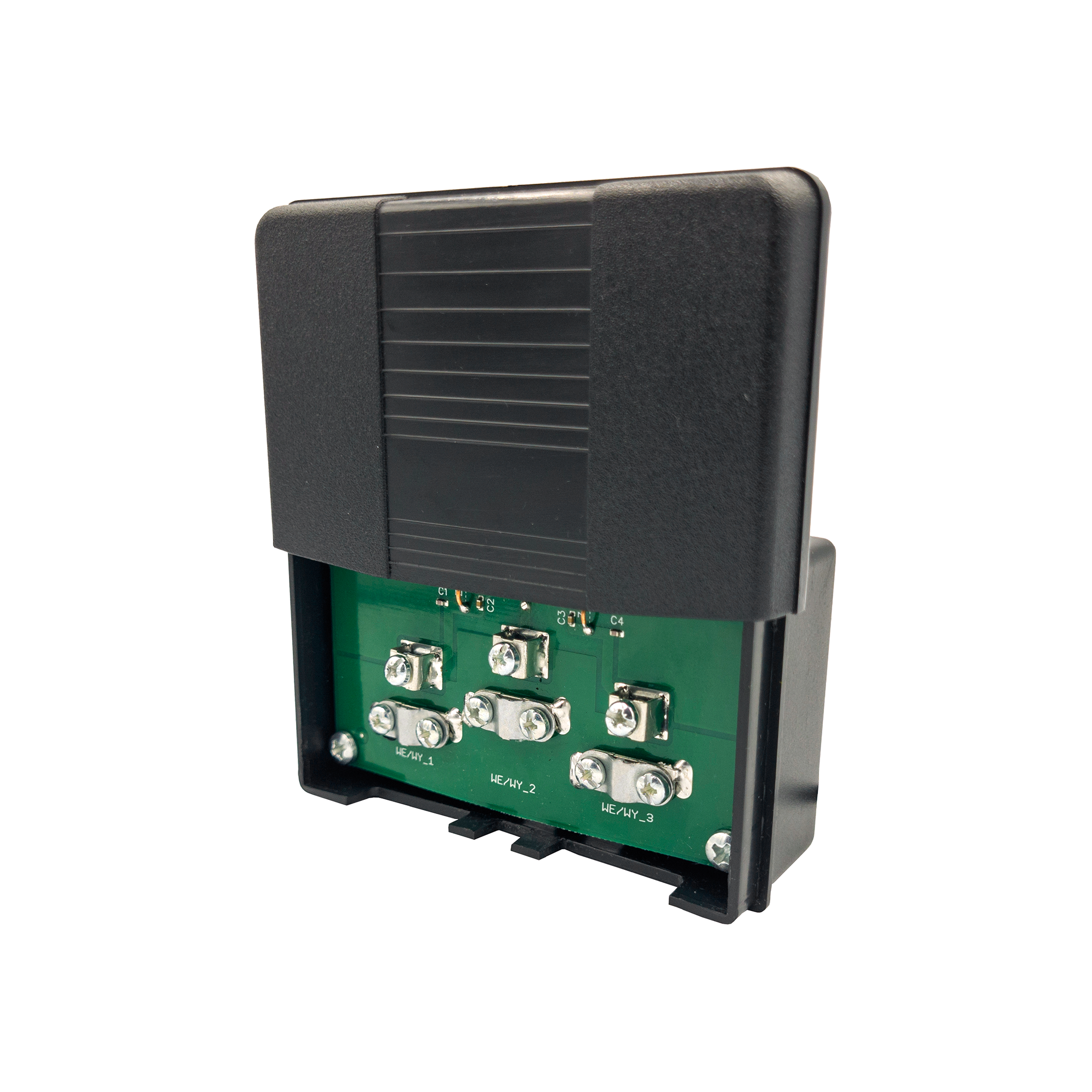

Anténny slučovač a rozbočovač Barczak SAR L-ZLA0996

Podrobný popis

Anténny slučovač a rozbočovač Barczak SAR

Barczak SAR je anténny slučovač a rozbočovač určený na prácu so signálom z antén RTV. Vďaka prevedeniu s oddeľovacím transformátorom pomáha bezpečne spojiť alebo rozdeliť anténny signál podľa potreby inštalácie.

• Režim slučovača: spojenie signálu z dvoch antén RTV do jedného prijímača.
• Režim rozbočovača: rozdelenie signálu z jednej antény do dvoch prijímačov RTV.
• Prechod jednosmerného prúdu medzi svorkami umožňuje napájanie anténnych zosilňovačov cez koaxiálny kábel.
• Montáž na stožiar je riešená pomocou sťahovacej pásky.

Hlavné výhody

Zariadenie je vhodné na domové a komunitné anténne inštalácie, kde je potrebné jednoducho prispôsobiť vedenie signálu. Konštrukcia s nízkym útlmom do 4 dB pomáha zachovať kvalitu prenosu a parameter VSWR pod 2,0 podporuje dobré prispôsobenie v anténnom rozvode.

• Účinné pre pásma UKF-FM, VHF a UHF.
• Široký frekvenčný rozsah 1 až 694 MHz.
• 3 vývody pre jednoduché zapojenie.
• Zacvakávacie svorky pre praktické pripojenie vodičov.
• Kryt z materiálu ABS pre bežné použitie v anténnych inštaláciách.

Použitie a kompatibilita

Produkt je určený pre anténne rozvody televízneho a rozhlasového signálu. Hodí sa tam, kde chcete spojiť viac antén do jednej vetvy alebo naopak rozdeliť signál do viacerých prijímačov. Pri napájaní zosilňovača iba v jednej z antén je potrebné prestrihnúť prepojku Z1 alebo Z2 v obvode antény bez zosilňovača.

• Vhodné pre anténne systémy RTV.
• Kompatibilné s koaxiálnym vedením so vstupnou a výstupnou impedanciou 75 ?.
• Použiteľné pre signály v kanáloch 1 až 60.
• Určené na inštalácie, kde je potrebné napájanie anténneho zosilňovača cez koaxiálny kábel.

Technické parametre

• Pásmo príjmu: UKF-FM, VHF, UHF
• Kanály: 1–60
• Frekvenčný rozsah: 1–694 MHz
• Prispôsobenie / VSWR: < 2,0
• Útlm: do 4 dB
• Počet vývodov: 3
• Typ konektorov: Svorky
• Vstupná impedancia: 75 ?
• Výstupná impedancia: 75 ?
• Materiál krytu: ABS
• Montáž na stožiar: Sťahovacia páska
