ACR-4001 - Adaptér rádiových detektorov - POLON-ALFA

Podrobný popis

ACR-4001 Adaptér rádiových senzorov - POLON-ALFA

Adaptér ACR-4001 od firmy POLON-ALFA je adresovateľný prvok umožňujúci spoluprácu s rádiovými senzormi DUR-4047, pripojenými k adresovateľnej dohliadacej línii ústredne signalizácie požiaru systému POLON 4000. Každý rádiový senzor deklarovaný v adaptéru má svoju adresu a vidí sa ako odbočenie dohliadacej línie. Adaptér ACR-4001 má vnútorný izolátor skratov, ktorý odpojí skratovaný úsek dohliadacej línie a zabezpečuje správnu funkciu zostávajúcich prvkov systému. Použitie rádiových senzorov sa odporúča v prípadoch, keď nie je možné doviesť dohliadaciu líniu k dymovým senzorom, napr. v historických objektoch, kostoloch a pod. Adaptér rádiových senzorov ACR-4001 je prispôsobený na inštaláciu do zásuvky G-40.

Adaptér ACR-4001 je lineárnym prvkom pracujúcim v adresovateľnej dohliadacej línii. Požiar zistený rádiovým senzorom sa prenáša cez adaptér na ústredňu. Tento stav sa signalizuje blikaním červenej LED diódy na kryte adaptéra. Informácia o poškodení rádiových senzorov a absencia spojenia s nimi sa tiež prenáša na ústredňu, pričom LED bliká žltým svetlom. Poškodenie jedného senzora nemá vplyv na funkciu ostatných rádiových senzorov spolupracujúcich s adaptérom. Adaptér ACR-4001 má vnútorný izolátor skratov, ktorý odpojí skratovaný úsek dohliadacej línie a zabezpečuje správnu funkciu zostávajúcich prvkov. Izolácia skratov je signalizovaná žltými zábleskami LED diódy a informácia o tom sa prenáša na ústredňu. Podrobné informácie týkajúce sa projektovania dohliadacích línií s adaptérmi ACR-4001 umožňujúcimi ich správne využitie sú uvedené v technicko-prevádzkovej dokumentácii ústrední systému POLON 4000.

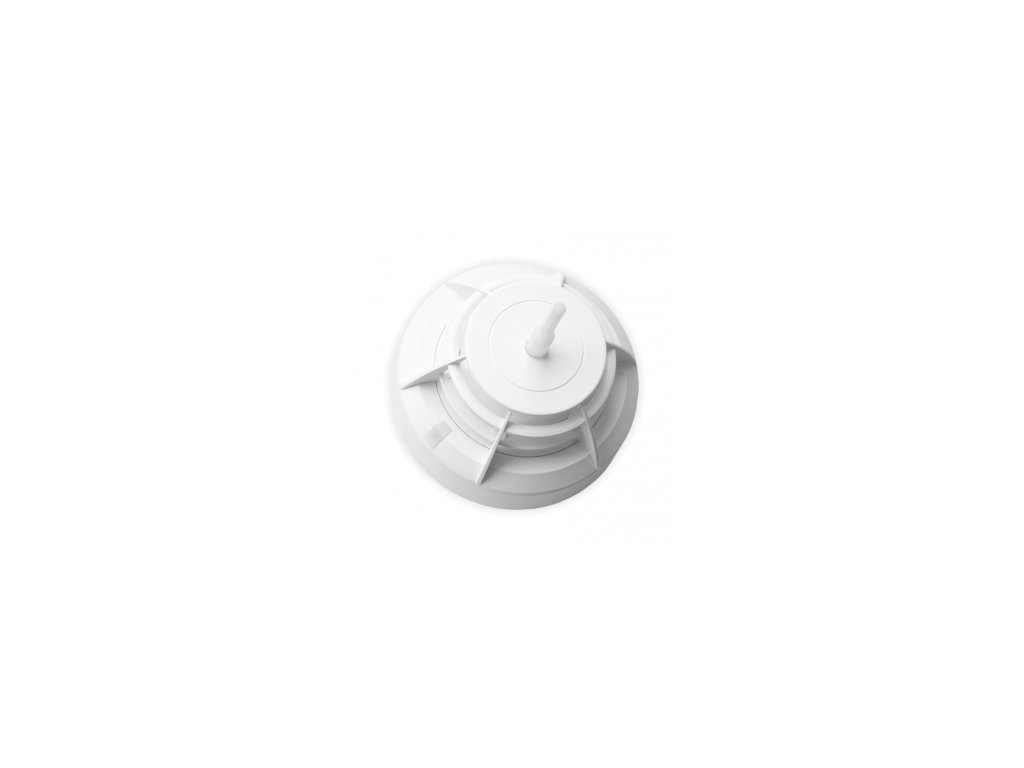

Adaptér ACR-4001 od firmy POLON-ALFA má kryt podobný krytu dymového senzora. Kryt je vyrobený z bieleho plastu. Skladá sa z košíka, ochranného krytu, štítu a antény. Má zabudovaný rádiokomunikačný obvod so senzormi DUR 4047 a typický mikroprocesorový obvod s nevolatilnou pamäťou slúžiaci okrem iného na adresovanie a výmenu informácií s ústredňou série POLON 4000. Na kryte sa nachádza dvojfarebný LED indikátor signalizujúci alarm a poškodenie, prípadne aktiváciu vnútorného izolátora skratov.

Špecifikácia:
Pásmo frekvenčného rozsahu: 868 – 870 MHz pásma f, k
Nominálny vyžarovaný výkon: < 5 mW
Prevádzkové napätie: 3V
Spôsob stabilizácie frekvencie: syntéza frekvencie a kryštálový rezonátor
Spôsob rádiovej komunikácie: viackanálová s potvrdením
Dosah (v závislosti od útlmu prostredia): do 100 m
Druh modulácie: FSK
Druh antény: integrovaná
Prevádzkové napätie: 16,5V – 24V
Maximálny dohliadací prúd: 6 mA
Počet spolupracujúcich prvkov: 16 rádiových senzorov DUR-4047
Teplota prevádzky: -25°C do +55°C
Prípustná relatívna vlhkosť: do 95% pri 40°C
Rozmery (bez zásuvky): ? 115 x 133 mm
Hmotnosť: 0,13 kg
