4-pólový istič B 25A 6KA Schelinger BM-A02-G8-4P-B25

Podrobný popis

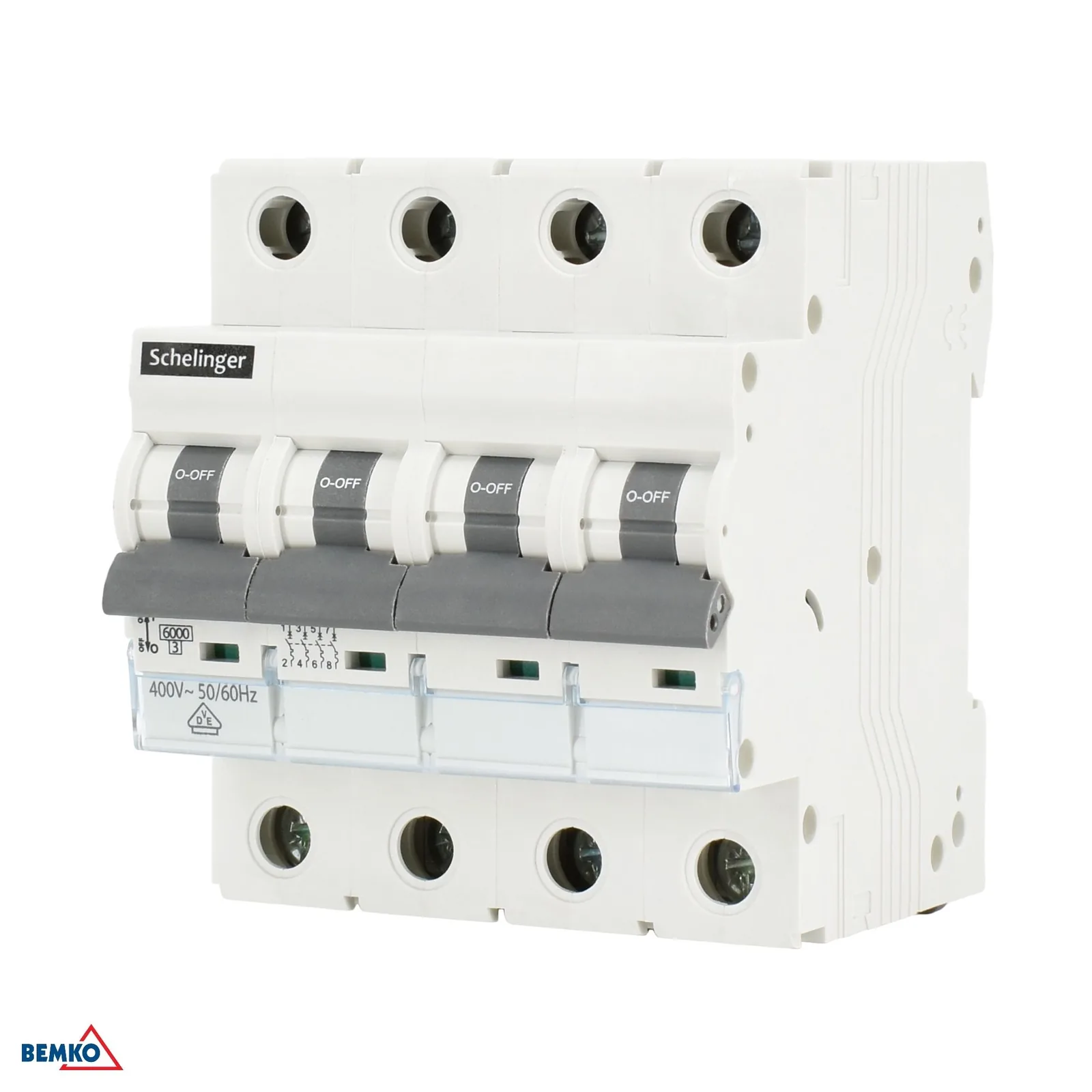

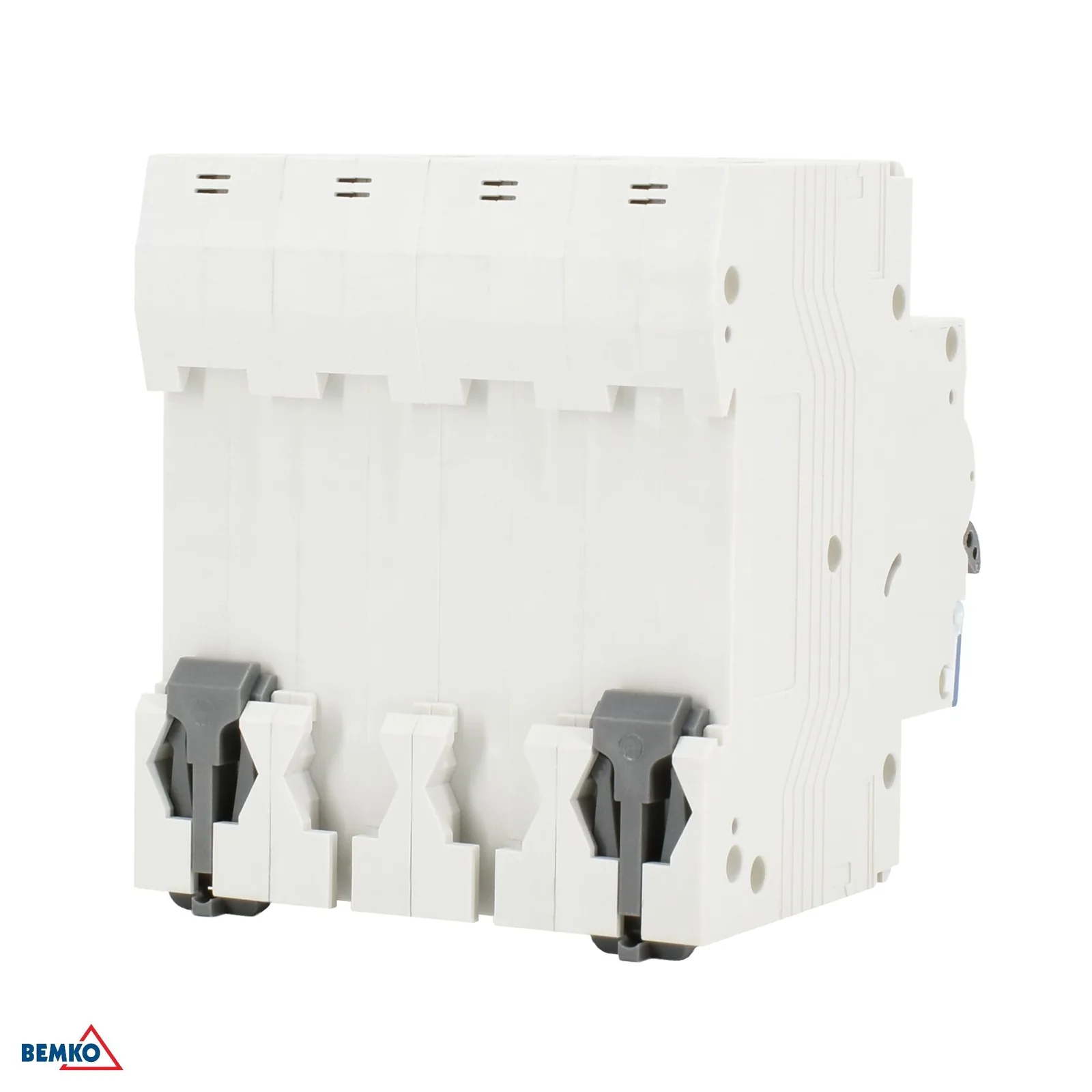

4-pólový istič B 25 A 6 kA Schelinger BM-A02-G8-4P-B25

4-pólový istič Schelinger je určený na spoľahlivé istenie elektrických obvodov v trojfázových sústavách. Vďaka menovitému prúdu 25 A, vypínacej schopnosti 6 kA a charakteristike B je vhodný tam, kde treba chrániť obvody pred preťažením a skratom pri bežnom prevádzkovom zaťažení. Kompaktné modulové vyhotovenie s šírkou 4 moduly uľahčuje montáž do rozvádzača. Istič je určený na napätie 400 V~ 50/60 Hz a má stupeň krytia IP20, takže je vhodný na inštaláciu do vnútorných rozvádzačov.

• 4-pólové vyhotovenie pre trojfázové zapojenie
• Menovitý prúd 25 A
• Vypínacia schopnosť 6 kA
• Charakteristika B pre bežné okruhy
• Modulové prevedenie so šírkou 4 moduly

Výhody a použitie

Tento modulový istič je praktickým riešením pre rozvodné a poistkové skrine v domácnostiach, menších prevádzkach aj technických priestoroch. Charakteristika B je vhodná pre obvody s menšími nábehovými prúdmi, kde sa vyžaduje citlivejšia ochrana. Menovité izolačné napätie Ui 400 V, prepäťové napätie Uimp 4 kV a obmedzovacia trieda energie 3 dopĺňajú základné parametre ochrany a pomáhajú pri správnom návrhu inštalácie podľa požadovaných podmienok.

• Vhodný pre rozvádzače a modulové inštalácie
• Určený pre obvody s menšími nábehovými prúdmi
• Parametre vhodné pre štandardné sieťové zapojenie 400 V
• Kompaktné rozmery šetria miesto v rozvádzači

Technické parametre

• Charakteristika: B
• Obmedzovacia trieda energie: 3
• Výška: 81 mm
• Menovité izolačné napätie: Ui 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un 400 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In 25 A
• Vypínacia schopnosť pri skrate: Icn 6000 A
• Stupeň krytia: IP20
• Prepätové napätie: Uimp 4 kV
• Šírka: 70 mm
• Značka: Schelinger
• EAN: 5900280995070
