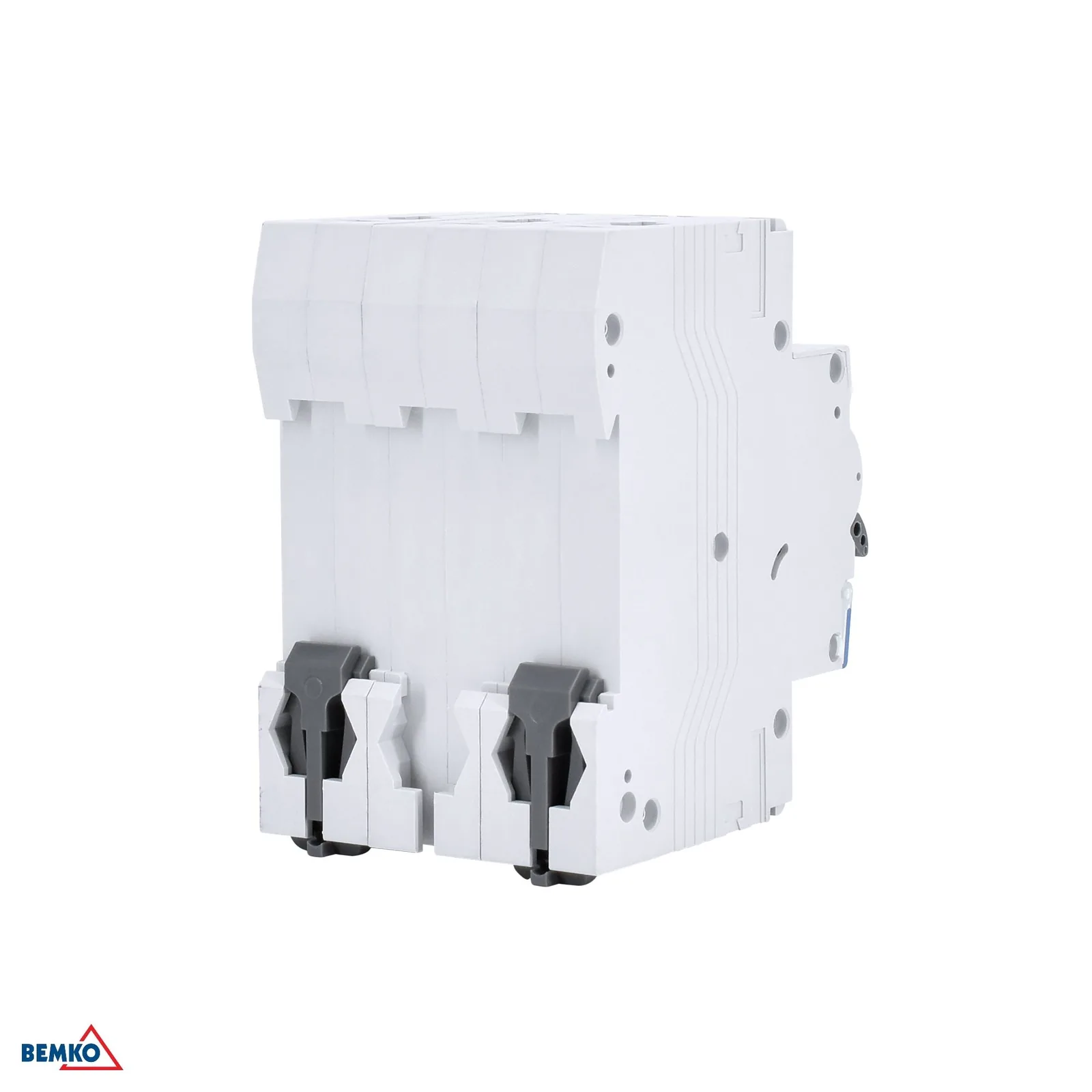

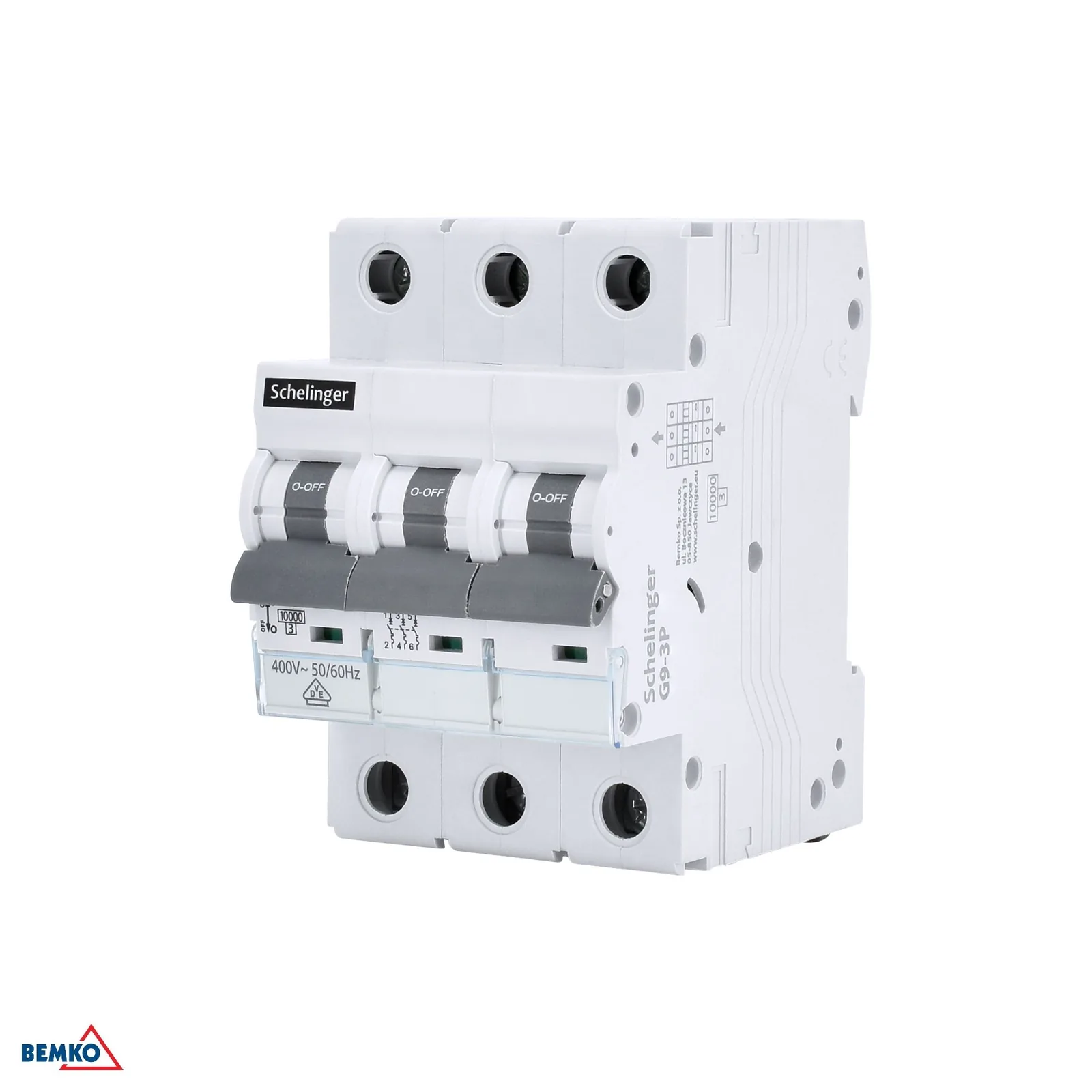

3-pólový istič 25A charakteristika B 10 kA Schelinger BM-A02-G9-3P-B25

Podrobný popis

3-pólový istič 25A charakteristika B 10 kA Schelinger

3-pólový modulový istič Schelinger BM-A02-G9-3P-B25 je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka menovitému prúdu 25 A, charakteristike B a vypínacej schopnosti 10 kA je vhodný do rozvádzačov v bežných inštaláciách, kde je dôležitá rýchla a účinná ochrana okruhov. Kompaktné vyhotovenie pre 3 moduly uľahčuje montáž do štandardného rozvádzača. Istič pracuje pri menovitom napätí 400 V AC / 50–60 Hz, má izolačné napätie Ui 400 V a rázové napätie Uimp 4 kV. Krytie IP20 zodpovedá bežnému použitiu v rozvádzači pri dodržaní správnej montáže a bezpečnej prevádzky.

• Menovitý prúd 25 A pre ochranu vybraných obvodov
• Charakteristika B vhodná pre bežné záťaže
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany
• Trojpólové prevedenie do rozvádzača
• Kompaktná šírka 3 modulov
• Prevádzka pri 400 V AC / 50–60 Hz

Hlavné výhody

• Spoľahlivá ochrana proti preťaženiu a skratu
• Prehľadná montáž v modulovom rozvádzači
• Kompaktné rozmery šetria miesto na lište
• Vhodný pre trojpólové zapojenia
• Nízka prevádzková teplota od -5 °C do +30 °C

Použitie

Tento modulový istič je vhodný do elektrických rozvádzačov a inštalácií, kde je potrebná trojpólová ochrana obvodov s menovitým prúdom 25 A. Charakteristika B sa využíva najmä tam, kde sa pri zapnutí očakávajú nižšie nábehové prúdy a je potrebná citlivejšia reakcia na skrat.

Technické parametre

• Kartón: 40 ks
• Charakteristika: B
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V AC, 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 25 A
• Vypínacia schopnosť pri skrate: Icn: 10 000 A
• Krytie: IP20
• Rázové napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
