Z2 AU1 Sada domového interkomu s napájacím zdrojom a 2 telefónmi A-U1 - Elfon

Podrobný popis

Opis

SÚPRAVA DOMÁCEHO TELEFÓNU Z2 AU1Súprava obsahuje zariadenia umožňujúce vytvorenie typickej inštalácie domáceho telefónu, ktorá umožňuje komunikáciu medzi "vonkajším" a "vnútorným" účastníkom a otvorenie elektromagnetického zámku.


Súčasti súpravy domáceho telefónu:
1.

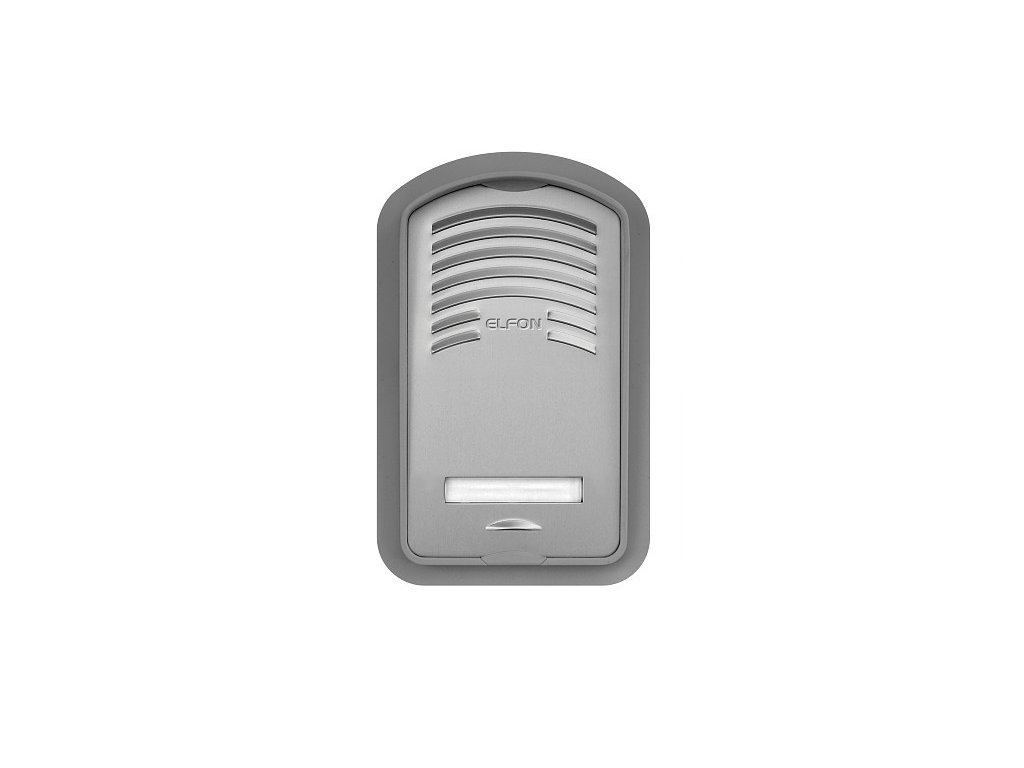

Vrátniková kazeta domáceho telefónu KEN-2, dvojsmerným s rámikomJe to dvojsmerná kazeta domáceho telefónu, vybavená rámikom, s rozmermi:kazeta 88/152/30 mm (šír./výš./hl.).
rámik 111/175/2 mm (šír./výš./hra.).
- konštrukcia kazety umožňuje povrchovú aj podomítkovú montáž.
- má podsvietené tlačidlá.
Kazeta je vyrobená z nárazuvzdorného materiálu a čelná doska z tvrdeného hliníka, čo zaručuje odolnosť voči korózii a UV žiareniu. Použitá elektronika zaručuje optimálnu kvalitu práce v širokom rozsahu teplôt.


2.
Domáci telefónny napájač EWD-10 v EURO kryte s ochranným krytom- rozmery (bez ochranného krytu) 117/90/71 (šír./výš./hl.).Napájač EWD10 je umiestnený v EURO kryte, určenom na inštaláciu na lištu v elektrickej skrinke. Zariadenie je vybavené rámikom zakrývajúcim svorky vodičov, čo umožňuje bezpečnú montáž napájača napr. na stene.

3.

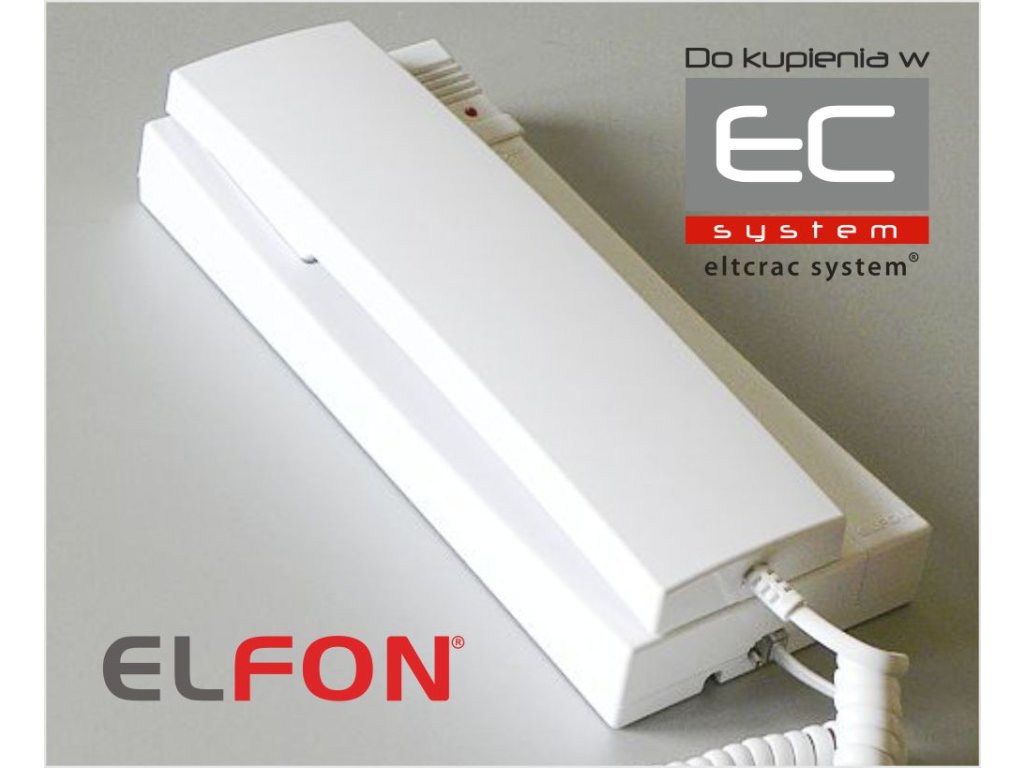

Unifon A-U1 Elfon x 2ksJe to unifon vybavený tlačidlom na otváranie dverí.
- kryt unifonu je vyrobený z ABS v bielej farbe.

Funkcionalitu súpravy domáceho telefónu Z2 AU1 môžeme rozšíriť prostredníctvom:
- montáže ďalšej vrátnikovej kazety s využitím domáceho telefónneho relatka EP-2
.- inštalácie vhodného zámku alebo elektromagnetického zámku
.- použitia výstupného tlačidla
(montovaného v blízkosti elektromagnetického zámku a pripojeného medzi svorky KE a zemniaceho napájača domáceho telefónu).- pripojenia číselného zámku
alebo prístupového čítača alebo rádiolínie (pripojené podobne ako výstupné tlačidlo). Pri výbere modelu rádiolínie je potrebné venovať pozornosť možnosti využitia ďalších kanálov na napr. otváranie vjazdovej alebo garážovej brány alebo zapínanie osvetlenia.- inštalácie dodatočných unifonov
(pripojenie viac ako jedného dodatočného unifonu vyžaduje použitie relatka s generátorom P3E).Odporúčame použiť unifony značky Urmet kvôli vyváženosti úrovne hlasitosti.
Pripojenia prvkov súpravy domáceho telefónu Z2U1133 a ďalších zariadení je potrebné realizovať vodičom s prierezom min. 0,5 mm, podľa schémy. V prípade inštalácií vo vnútri budov odporúčame napr.
kábel YTDY 10x0,5mm
. Pre vonkajšie alebo zemné inštalácie odporúčame napr. krútenú dvojlinku UTP kat.5e gélovanú alebo YTDY 12x0,5 gélovanú.
