Z1 Základný domáci telefónny set s napájacím adaptérom - Elfon

Podrobný popis

ZÁKLADNÁ SADA VIDEO TELEFÓNU Z1Sada Z1 obsahuje základné zariadenia umožňujúce vybudovanie typickej inštalácie videotelefónu:

Hovorový panel videotelefónu KEN-1 jednopozičný s rámom
- rozmery: panel 88/152/30 mm (šírka/výška/hĺbka). rám 111/175/2 mm (š/v/hr.). - hovorový panel videotelefónu KEN1 je určený na povrchovú aj podomietkovú montáž.- panel má podsvietené tlačidlá.Hovorový panel videotelefónu KEN 1 je vyrobený z nárazuvzdorného plastu a čelná doska z tvrdeného hliníka, čo zaručuje odolnosť voči korózii a UV žiareniu. Použitá elektronika zabezpečuje optimálnu kvalitu práce v širokom rozsahu teplôt.


2.
Zásuvný napájací zdroj EWD-10.
- rozmery (bez ochranného krytu) 117/90/71 (š/v/h)
Napájací zdroj EWD 10 je umiestnený v kryte typu EURO, ktorý umožňuje inštaláciu na lištu (napr. v elektrickej skrinke). Napájací zdroj EWD10 je vybavený rámom zakrývajúcim svorky vodičov, čo umožňuje bezpečnú inštaláciu napájacieho zdroja bez ďalšieho krytu (napr. na stene).


Sadu videotelefónu Z1 môžeme rozširovať pomocou:


- inštalácie ďalších unifónov (pripojenie viac ako dvoch ďalších unifónov vyžaduje použitie relé s generátorom P3E).
Odporúčame použitie unifónov firmy Wekta z dôvodu rovnováhy úrovne hlasitosti.- montáž ďalšieho hovorového panelu s použitím videotelefónneho relé EP-2
.

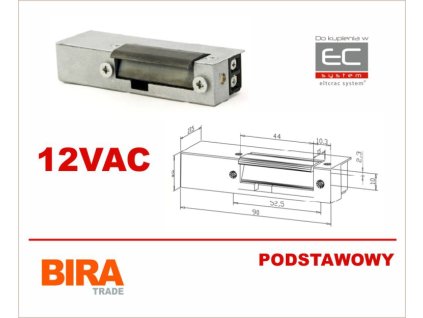

- inštalácia vhodného
elektrického zámku alebo zvory.- použitie
výstupného tlačidla
(montované v blízkosti elektrického zámku a pripojené medzi svorky KE a zem napájacieho zdroja videotelefónu).- pripojenie kódového zámku
alebo
bezdotykového čítača alebo rádiového systému
(pripájané podobne ako výstupné tlačidlo). Pri výbere modelu rádiového systému je potrebné venovať pozornosť možnosti využitia ďalších kanálov napr. na otváranie vstupnej brány alebo garážovej brány alebo zapnutie osvetlenia.Pripojenia prvkov sady videotelefónu Z1 a ďalších zariadení by mali byť realizované káblom s prierezom min. 0,5 mm, v súlade so schémou. V prípade vnútorných inštalácií odporúčame napr.
kábel YTDY 10x0,5mm. Pre vonkajšie inštalácie alebo inštalácie v zemi odporúčame napr. kábel UTP twistovaná dvojlinka kat.5e želovaná alebo YTDY 12x0,5 želovaná
.
