Z1 AU1 - Sada domového telefónu s napájačom a unifónom A-U1 - Elfon

Podrobný popis

Sada obsahuje základné zariadenia umožňujúce vybudovanie typickej inštalácie domového telefónu, umožňujúcej komunikáciu medzi "externým" a "interným" účastníkom a otvorenie elektrozámku alebo zámky. Set domový telefón Z1 AU1 sa skladá z:

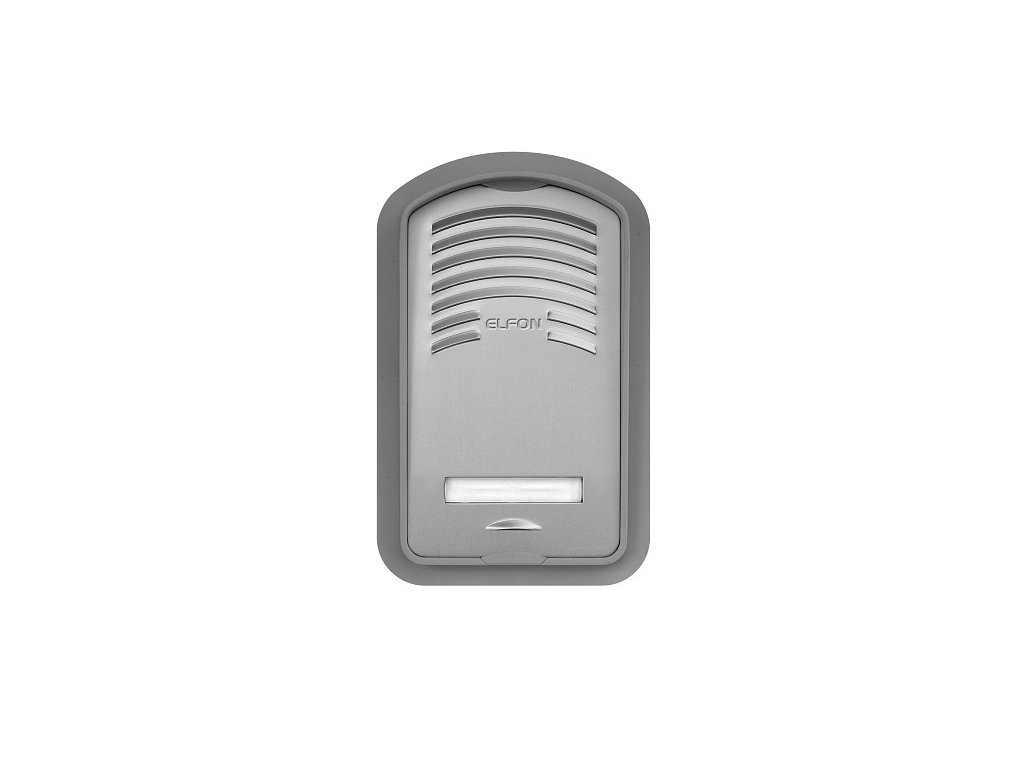

1. Domový telefón - hovorová kazeta KEN-1

Ide o jednonumerovú hovorovú kazetu, vybavenú rámom, o rozmeroch: kazeta 88/152/30 mm (š/š/v). rám 111/175/2 mm (š/š/hr).
- konštrukcia kazety umožňuje povrchovú a podomietkovú montáž. - má podsvietené tlačidlo.
Kazeta je vyrobená z nárazuvzdorného materiálu a predná doska z tvrdnutého hliníka, čo zaručuje odolnosť proti korózii a UV žiareniu. Použitá elektronika zabezpečuje optimálnu kvalitu práce v širokom rozsahu teplôt.

2.

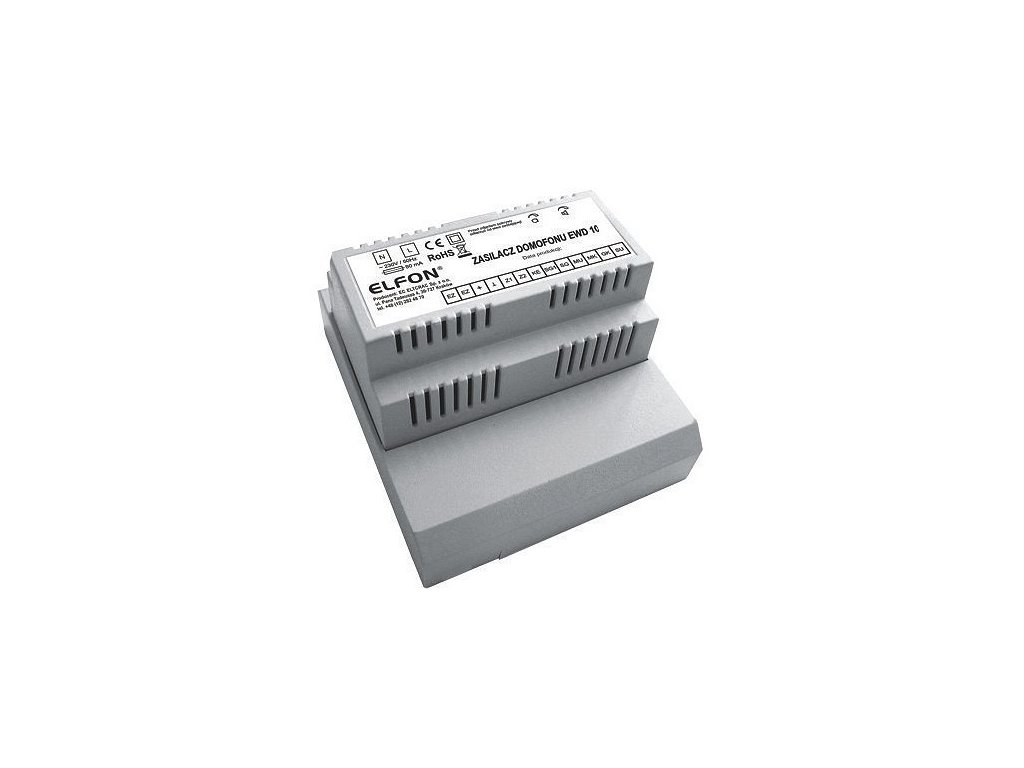

Napájací zdroj domového telefónu EWD-10 v EURO krabici s krycou záslepkou

- rozmery (bez krycej záslepky) 117/90/71 (š/š/v). Napájací zdroj EWD10 sa nachádza v EURO skrini určenej na inštaláciu na lište v elektrickej skrini. Zariadenie je vybavené rámom zakrývajúcim svorky vodičov, čo umožňuje bezpečnú montáž napájacieho zdroja bez dodatočnej skrine (napr. na stene). 3.

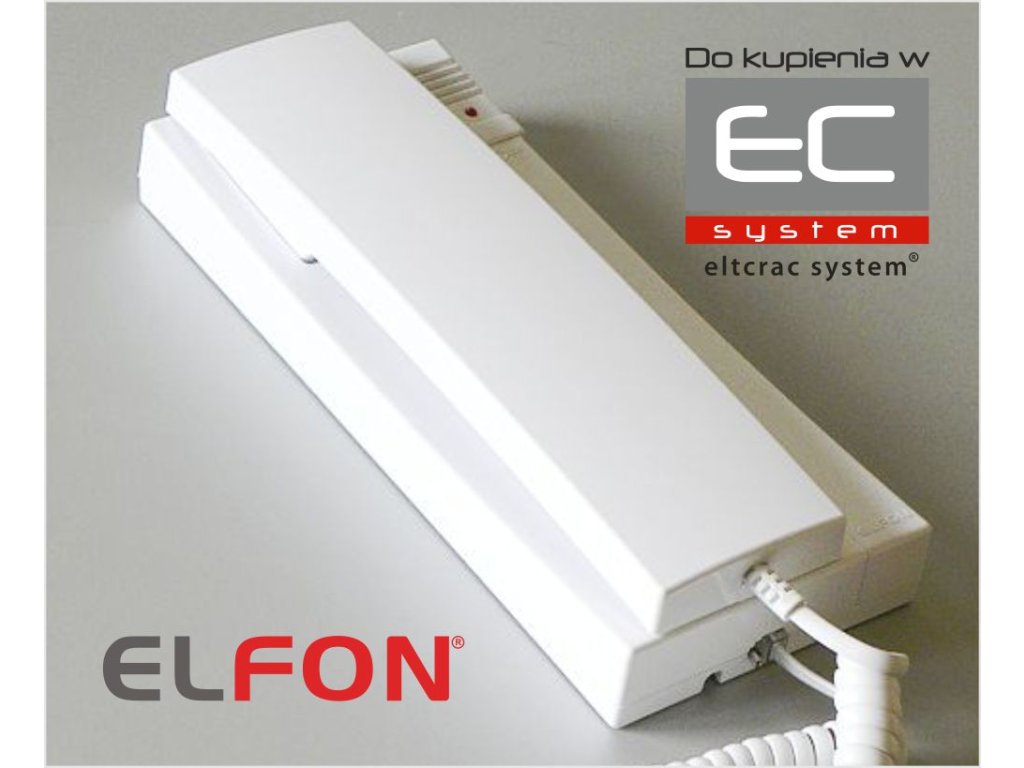

Unifón A-U1 Elfon

Je to unifón vybavený tlačidlom na otváranie dverí. - skriňa unifónu je vyrobená z ABS v bielej farbe.

Set domového telefónu môžeme rozširovať pomocou:

- montáže dodatočnej hovorovej kazety s využitím domového relé EP-2. - inštalácia vhodnej

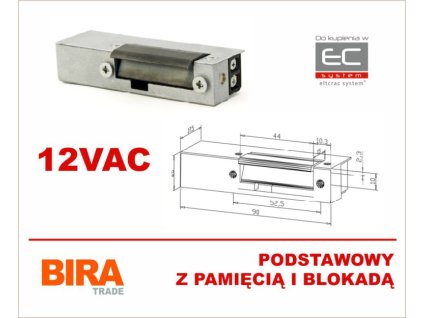

zámky alebo elektrozámku. - použitie
výstupného tlačidla (montované v blízkosti elektrozámku a pripojené medzi svorky KE a zem napájacieho zdroja domového telefónu
). - pripojenie číselného zámku alebo blízkostného čítača
alebo rádiolinie (pripojené podobne ako výstupné tlačidlo). Pri výbere modelu rádiolinie treba venovať pozornosť možnosti využitia dodatočných kanálov na napríklad otváranie brány alebo garáže alebo zapínanie osvetlenia. - inštaláciou dodatočných unofónov (pripojenie viac ako dvoch dodatočných unofónov si vyžaduje použitie relé s generátorom P3E). Navrhujeme použiť unofóny značky Urmet z dôvodu rovnováhy úrovne hlasitosti.

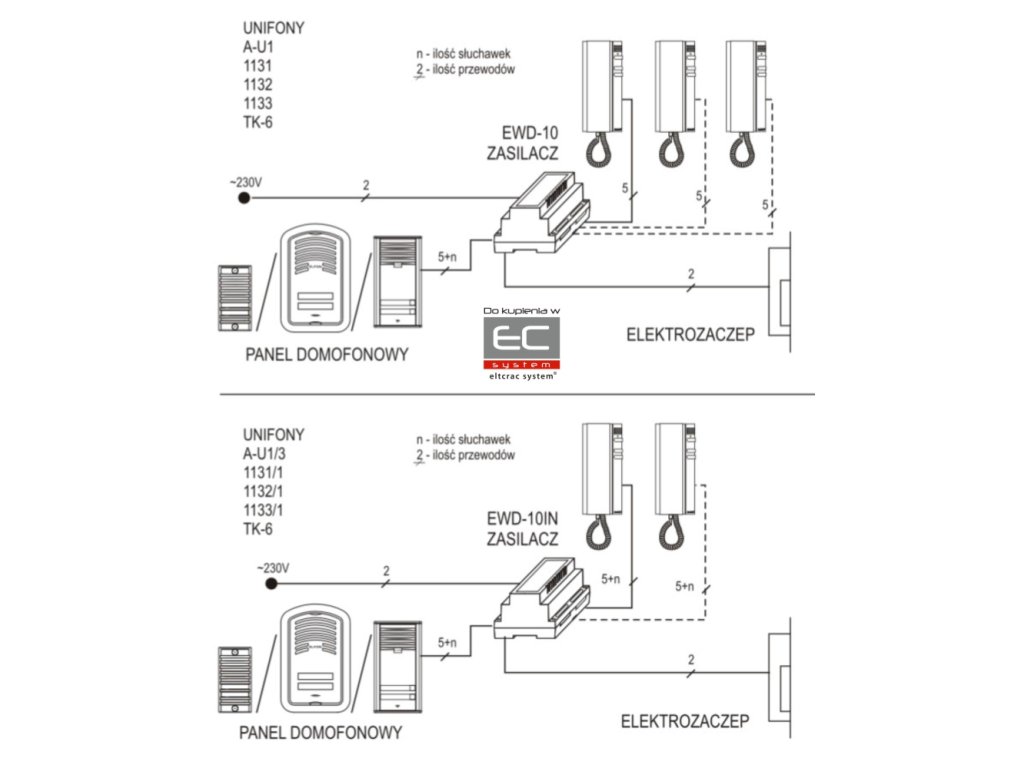

Spojenia prvkov súpravy domového telefónu Z1U1133 a dodatočných zariadení je potrebné vykonať káblom s prierezom min. 0,5 mm, v súlade so schémou. V prípade inštalácie v budovách odporúčame napr. kábel YTDY 10x0,5mm
. Pre vonkajšie alebo podzemné inštalácie odporúčame napr.
skrútený kábel UTP kat.5e gélovaný
alebo YTDY 12x0,5 gélovaný.
