WSD-1 - Vypínač zvukového signálu - W2

Podrobný popis

WSD-1 Vypínač zvukového signálu - W2

Vypínač zvukového signálu WSD-1 je určený na spoluprácu so zvukovými signalizátormi SA-K5, SA-K6, SA-K7 a hlasovými signalizátormi SG-Pgw a SGO-Pgz. Úlohou vypínača je vypnutie zvukového signálu pochádzajúceho z uvedených signalizátorov. Použitie jedného vypínača WSD 1 umožňuje vypnutie len jedného signalizátora.

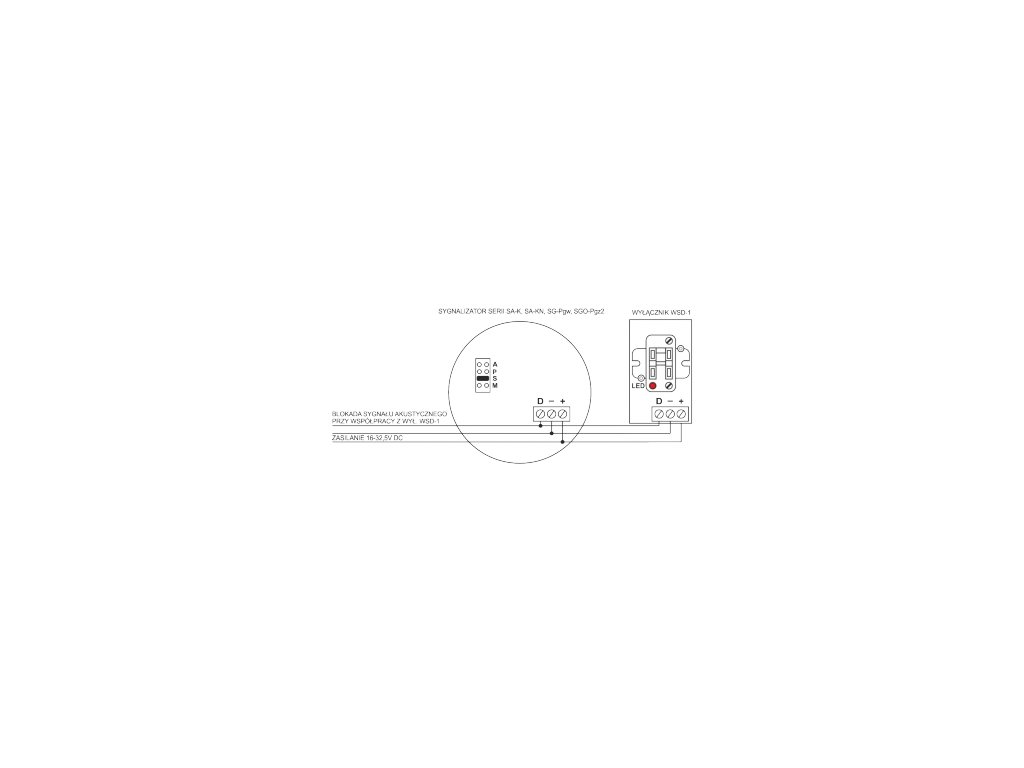

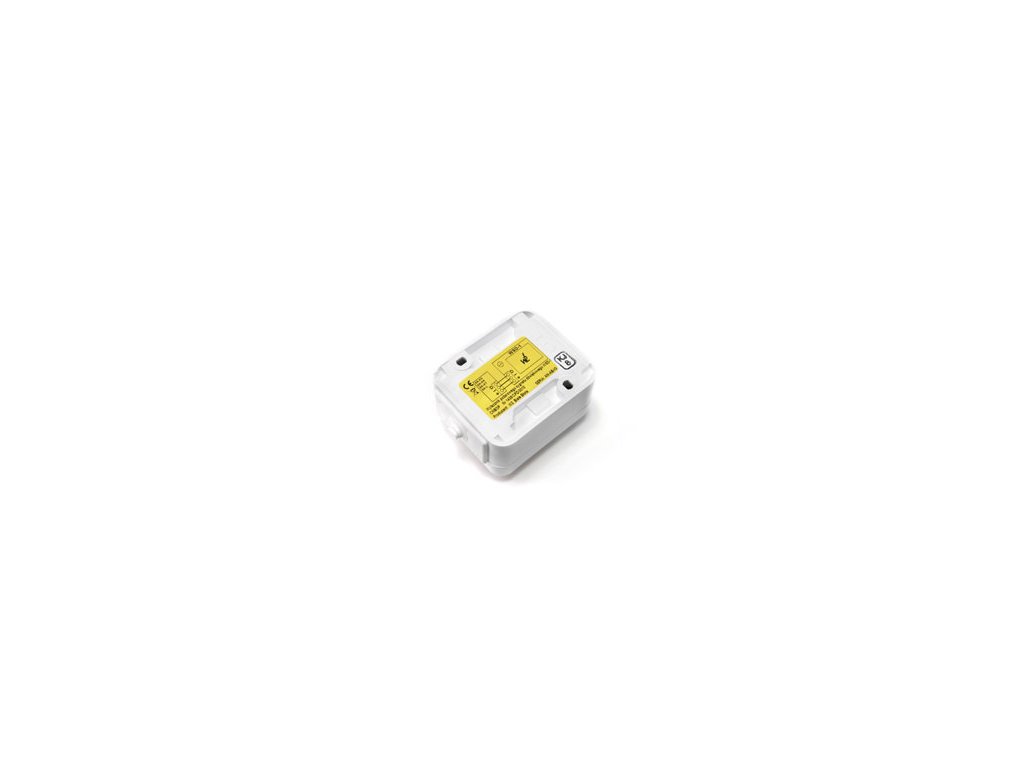

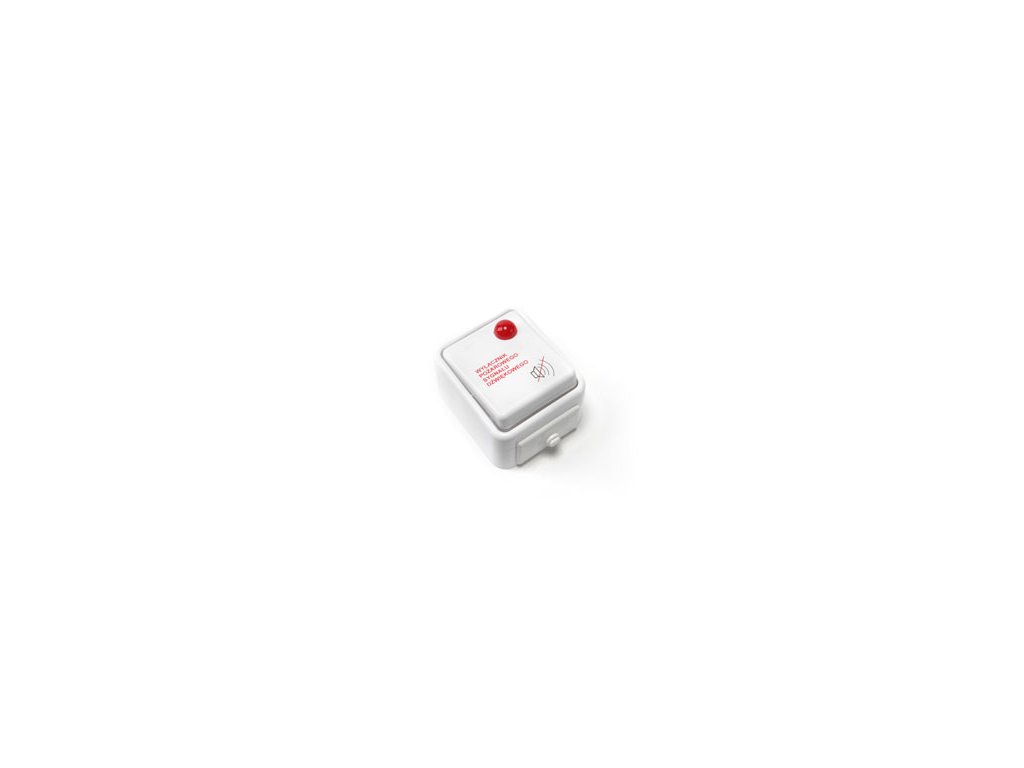

Vypínač WSD1 sa skladá z plastového krytu s monostabilným tlačidlom. V tlačidle je umiestnený signalizačný prvok. Vodiče zo signalizátora sa pripájajú ku svorkám umiestneným na doske s plošnými spojmi. Vypínač sa montuje na stenu dvomi skrutkami. Výskyt alarmového signálu v centrálke požiarnych signalizácií alebo výskyt alarmového signálu z dôvodu aktivácie čidla spôsobí spustenie pripojeného signalizátora série SA-K alebo signalizátora série SG. Zvukový signál signalizátora možno vypnúť stlačením tlačidla vypínača WSD 1. Tento fakt signalizuje blikajúca LED dióda. Dióda bliká tak dlho, pokiaľ alarmový signál z centrálky požiarnych signalizácií nezmizne v dôsledku zrušenia centrálky. Opätovný výskyt alarmového signálu z centrálky alebo z dôvodu aktivácie čidla spôsobí opätovné zapnutie príslušných signalizátorov.
