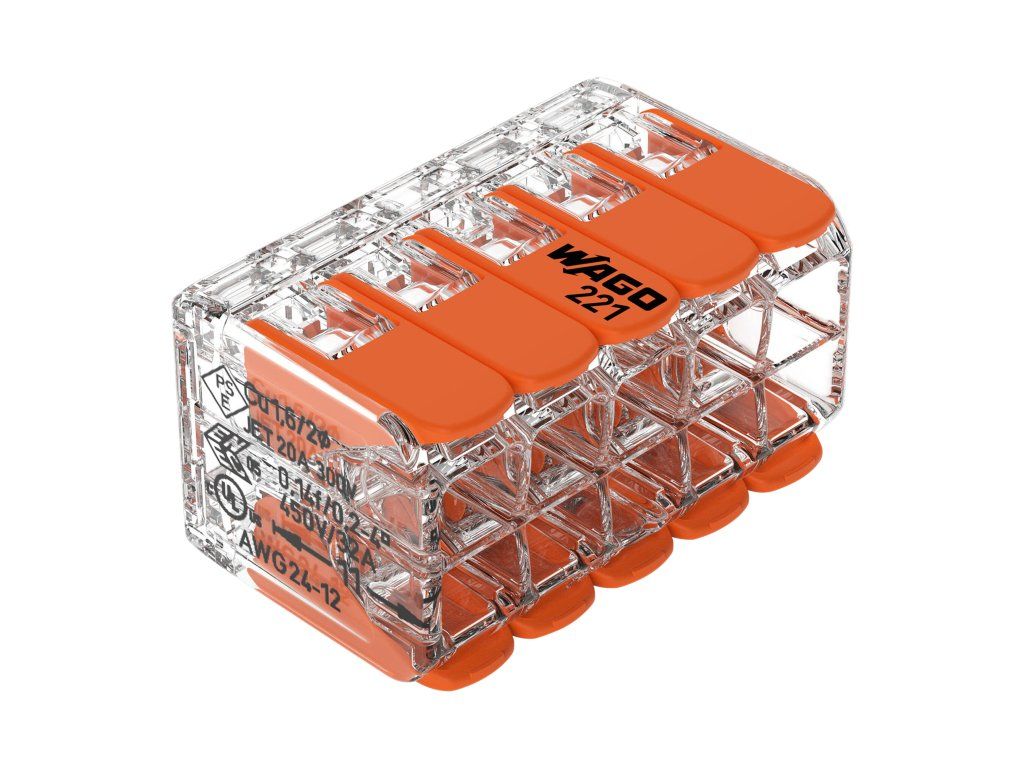

Wago konektor 221-420 O-221-420/4 je kompaktný páčkový konektor na rýchle a bezpečné spájanie vodičov v elektroinštaláciách. Vďaka univerzálnemu rozsahu pre rôzne typy vodičov je vhodný na plné, lankové aj jemne lankové vodiče bez potreby náradia. Priehľadné telo umožňuje kontrolu správneho zasunutia vodiča a praktické páčky zjednodušujú montáž aj demontáž.
Hlavné výhody
spájanie až 10 vodičov
pre vodiče s prierezom od 0,20 do 4,00 mm?
menovité napätie 450 V
menovitý prúd 24 A
bezšróbové pripojenie s technológiou CAGE CLAMP®
montáž bez náradia
priehľadné telo na vizuálnu kontrolu spojenia
kompaktné prevedenie vhodné do inštalačných krabíc
Využitie
Tento konektor je vhodný pre bežné elektroinštalačné práce v domácnostiach, kanceláriách aj pri servisných a montážnych úpravách. Uplatní sa pri zapájaní svietidiel, zásuvkových okruhov, rozvodov v krabiciach, predlžovaní vodičov alebo pri vytváraní spoľahlivých spojov v rozvádzačoch a svietidlách.
Prečo je praktický pri montáži
Konektor série 221 je navrhnutý tak, aby šetril čas pri zapájaní a zároveň uľahčil kontrolu správneho osadenia vodiča. Vďaka páčkam sa dá vodič pripojiť aj odpojiť jednoducho a presne, čo oceníte pri opakovaných úpravách elektroinštalácie. Transparentné prevedenie navyše pomáha rýchlo odhaliť prípadnú chybu pri zapojení.
Technické parametre
Počet upínacích pozícií: 10
Menovitý prierez: 0,2 – 4 mm?
Priemer vodiča: 2,4 mm
S ovládacou páčkou: áno
Farba: oranžová
Priehľadné: áno
Menovité napätie: 450 V
Menovitý prúd: 32 A
Vhodné pre plné vodiče: áno
Vhodné pre lankové vodiče: áno
Vhodné pre viacvodičové vodiče: áno
Rozsah AWG: 34 – 12
Výška: 15,8 mm
Šírka: 29,8 mm
Hĺbka: 18,6 mm
Trieda horľavosti puzdra podľa UL94: V2
Skupina izolačného materiálu: IIIa
Izolačný materiál hlavného puzdra: PC
Požiarna záťaž: 0,132 MJ
Prevádzková teplota: -60 až 105 °C
Počet kusov v balení: 4
Balenie
Balenie obsahuje 4 kusy konektorov. Ide o praktické riešenie pre menšie aj bežné elektroinštalačné práce, kde je dôležitá rýchla montáž a spoľahlivý kontakt.
Dôležité informácie
pred montážou vždy vypnite napájanie
dodržte odporúčanú dĺžku odizolovania vodiča 11 mm a viac
pred použitím skontrolujte vhodnosť pre konkrétny typ inštalácie
výrobok je určený na elektroinštalačné použitie podľa parametrov výrobcu
