WAGO 2273-204 10 ks O-2273-204/10

Podrobný popis

WAGO 2273-204 10 ks O-2273-204/10

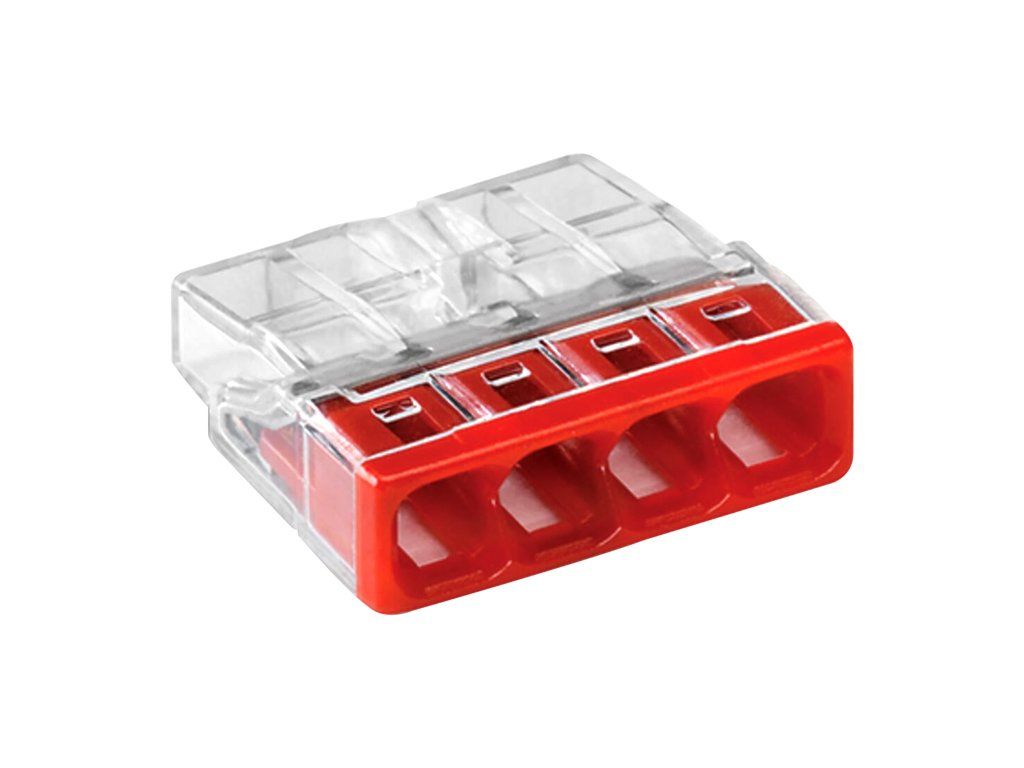

WAGO 2273-204 je kompaktná 4-vodičová rýchlospojka s technológiou PUSH WIRE®, určená na rýchle a bezpečné spojenie pevných vodičov v elektroinštaláciách. Vďaka jednoduchému zasúvaciemu systému šetrí čas pri montáži v nástenných aj zapustených krabiciach.

• Určená pre 4 vodiče
• Pre prierezy vodičov 0,5 až 2,5 mm?
• Vhodná pre pevné vodiče
• Balenie obsahuje 10 kusov

Hlavné výhody

Táto rýchlospojka je navrhnutá pre spoľahlivé a prehľadné zapojenie vodičov v domácich aj komerčných inštaláciách. Pevné uchytenie, kompaktné rozmery a vysoké menovité parametre z nej robia praktické riešenie aj pre náročnejšie použitie.

• Rýchla a bezpečná montáž bez zbytočného zdržiavania
• Vhodná do inštalačných krabíc a rozvodov v budovách
• Možnosť použitia aj pri vyššom zaťažení
• Prehľadné a kompaktné riešenie zapojenia

Použitie

WAGO 2273-204 sa hodí najmä na spojovanie pevných medených vodičov v elektroinštaláciách budov. Využijete ju pri rozvodoch osvetlenia, zásuvkových okruhoch aj pri ďalších bežných zapojeniach, kde je dôležitá rýchlosť montáže a spoľahlivý kontakt.

• Inštalácie v domácnostiach aj komerčných objektoch
• Montáž do nástenných a zapustených krabíc
• Spojovanie pevných vodičov v rozvodoch
• Vhodné tam, kde je dôležitá úspora času pri montáži

Technické parametre

• Počet svoriek: 4
• Menovitý prierez: 0,5 – 2,5 mm?
• Priemer kábla: 1,9 mm
• S pákou: nie
• Farba: červená
• Priehľadné prevedenie: áno
• Menovité napätie: 450 V
• Menovitý prúd: 24 A
• Vhodné pre pevné vodiče: áno
• Rozsah AWG: 30–23
• Výška: 5,8 mm
• Šírka: 18 mm
• Hĺbka: 16,7 mm
• Krytie / horľavosť obalu podľa UL94: V2
• Skupina izolačného materiálu: IIIa
• Izolačný materiál hlavného telesa: PC
• Materiál svorkovej pružiny: CrNi
• Materiál kontaktu: Cu
• Povrch kontaktu: cínovaný
• Požiarne zaťaženie: 0,034 MJ
• Prevádzková teplota: -60 až +105 °C
• Počet kusov v balení: 10

Montážne odporúčanie

Pred montážou je potrebné dodržať odizolovanie vodiča v dĺžke minimálne 11 mm. Správna príprava vodiča pomáha zabezpečiť pevný kontakt a spoľahlivú funkciu spojky.

• Odizolovanie vodiča: minimálne 11 mm
• Vodič zasunúť až na doraz
• Používať len podľa určenia pre daný typ vodiča
