Vypínač na žalúzie O-OR-OE-7708/B

Podrobný popis

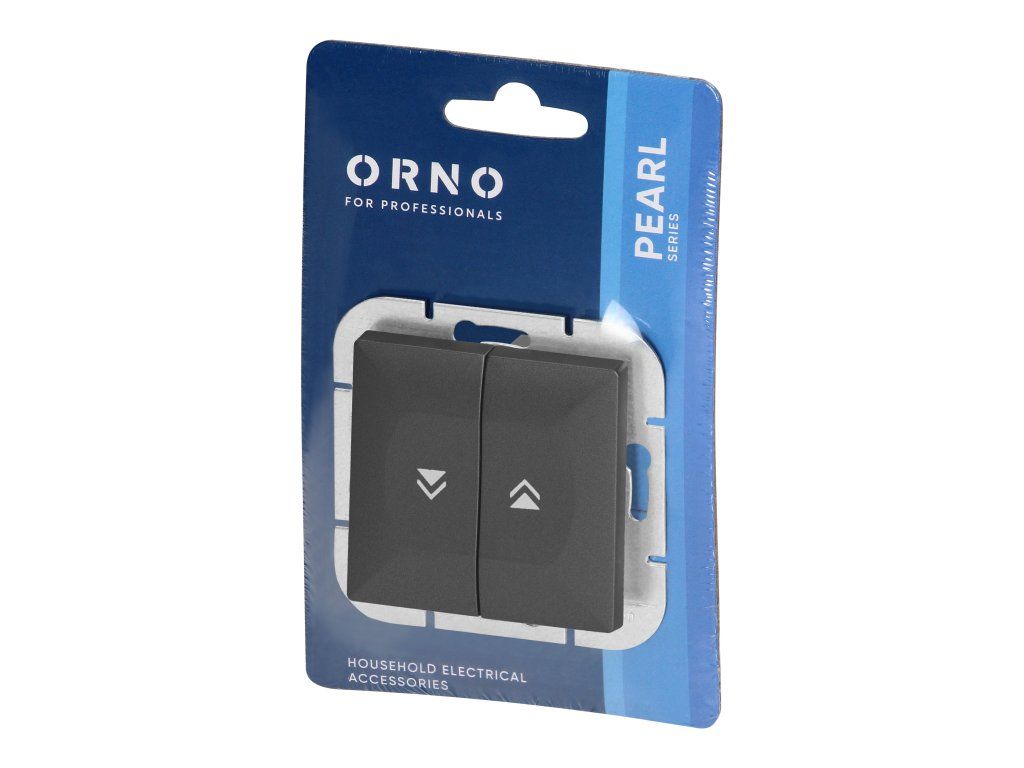

Vypínač na žalúzie O-OR-OE-7708/B

Vypínač na žalúzie O-OR-OE-7708/B od značky Orno je zapustený ovládač určený na pohodlné a bezpečné riadenie roliet aj žalúzií. Vďaka dvom tlačidlám pre smer hore/dole umožňuje jednoduché ovládanie motora tieniaceho systému v interiéri. Čierne prevedenie a čistý dizajn série Pearl dobre zapadnú do moderných aj klasickejších inštalácií.

• určený na ovládanie roliet a žalúzií
• zapustená montáž pre čistý vzhľad steny
• dve tlačidlá pre smer hore a dole
• čierne prevedenie
• vhodný pre interiérové použitie

Hlavné výhody

Séria Pearl je navrhnutá s dôrazom na praktickú montáž, spoľahlivé pripojenie vodičov a univerzálne použitie v modulárnom systéme elektroinštalačného príslušenstva. Konštrukcia zabezpečuje stabilnú inštaláciu do montážnej krabice a pohodlnú obsluhu pri každodennom používaní.

• modulárny systém so symetrickými rámovými doskami
• možnosť horizontálnej aj vertikálnej montáže
• rýchle pripojenie vodičov jednoduchým zasunutím do tela
• bezpečné a spoľahlivé upevnenie v krabici
• odolná montážna doska a kvalitné samodržiace prvky
• pružné prvky uľahčujúce prispôsobenie rámu

Použitie

Tento žalúziový vypínač je vhodný do domácností, kancelárií aj ďalších vnútorných priestorov, kde je potrebné ovládať elektricky poháňané rolety alebo žalúzie. Ovládanie je jednoduché a prehľadné, pričom súčasné stlačenie oboch smerov je blokované bezpečnostným riešením.

• ovládanie elektrických roliet
• ovládanie vnútorných žalúzií
• vhodný pre bežné bytové aj komerčné interiéry
• bezpečné prepínanie smeru pohybu

Technické údaje

• Pre žalúzie: áno
• Pre rolety: áno
• Zaradenie do systému: modulárny prvok elektroinštalačného osadenia
• Model: dvojpólový spínač
• Počet pólov: 2
• Spôsob ovládania: kolískové tlačidlo
• Spôsob montáže: zapustená montáž
• Materiál: plast
• Kvalita materiálu: termoplast
• Povrchová ochrana: lakovanie
• Povrchová úprava: matná
• Spôsob upevnenia: pazúrikové / skrutkové uchytenie
• Typ pripojenia: skrutková svorka
• Farba: čierna
• Priestor na označenie / informačná plocha: nie
• Krytie: IP20
• Menovitý prúd: 10 A
• Frekvencia: 50 Hz
• Menovité napätie: 250 V
• Počet tlačidiel: 2
• Počet modulov: 1
• Šírka prístroja: 81 mm
• Výška prístroja: 81 mm
• Hĺbka prístroja: 14 mm
• Vstavaná hĺbka: 27 mm
• Minimálna hĺbka montážnej krabice: 27 mm

Rozmery a prevedenie

Kompaktné rozmery 81 × 81 mm a hĺbka 14 mm zabezpečujú, že vypínač pôsobí na stene decentne a zároveň poskytuje pohodlné ovládanie. Vstavaná hĺbka 27 mm uľahčuje návrh montáže do vhodnej krabice.

• rozmery prístroja: 81 × 81 mm
• hĺbka prístroja: 14 mm
• vstavaná hĺbka: 27 mm
• minimálna hĺbka krabice: 27 mm

Poznámka k inštalácii

Produkt je určený na inštaláciu do interiéru a pre bezpečnú prevádzku je potrebné dodržať vhodné zapojenie podľa typu ovládaného mechanizmu. Odporúčame montáž zveriť kvalifikovanému elektrikárovi.

• určený na vnútorné použitie
• inštalovať podľa pokynov výrobcu
• odporúčaná odborná montáž
