Viactarifný elektromer 100A O-OR-WE-530

Podrobný popis

Viactarifný elektromer 100A O-OR-WE-530

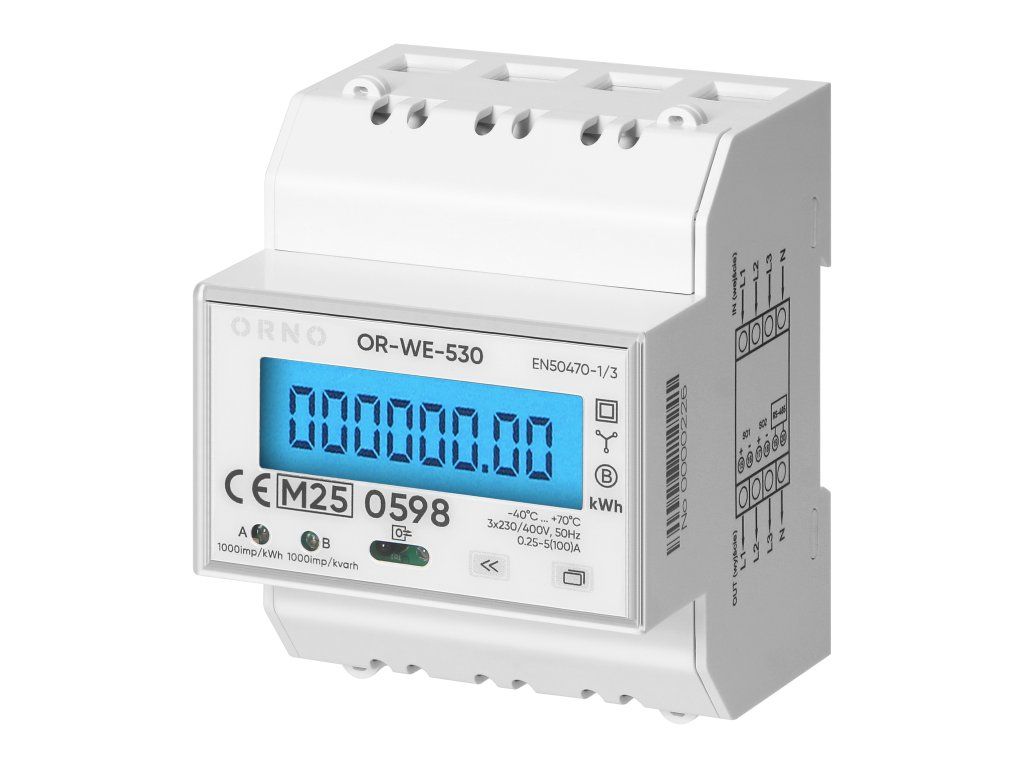

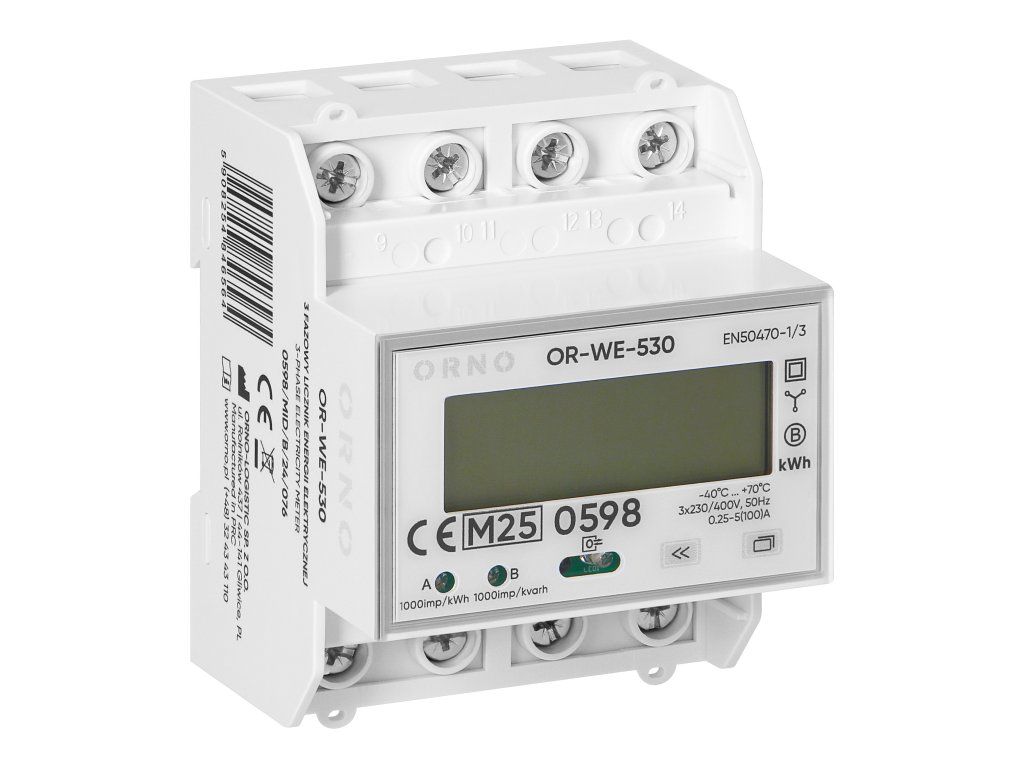

Viactarifný elektromer Orno O-OR-WE-530 je trojfázové elektronické meracie zariadenie určené na presné sledovanie spotreby elektrickej energie v inštaláciách 3x230/400 V~. Vďaka max. prúdu 100 A je vhodný na priame meranie bez prúdových transformátorov, čo zjednodušuje montáž aj prevádzku. Zariadenie je certifikované podľa MID, takže je vhodné aj pre aplikácie, kde sa vyžaduje presné a overené meranie. Praktické viac-tarifné spracovanie umožňuje evidovať spotrebu podľa časových pásiem a lepšie kontrolovať náklady na energiu.

• Trojfázové priame meranie do 100 A
• Certifikácia MID pre presné a spoľahlivé odpočty
• Viactarifné meranie pre lepšiu kontrolu nákladov
• Vhodný pre domácnosti, firmy aj priemysel
• Pripravený na integráciu s monitorovacími systémami

Hlavné výhody pre používateľa

Elektromer priebežne zaznamenáva činnú aj jalovú energiu, a to v smere odberu aj dodávky. To oceníte najmä pri moderných inštaláciách, napríklad v kombinácii s fotovoltikou, kde je dôležité sledovať aj pretoky energie do siete. Prehľadný podsvietený LCD displej s údajmi 6+2 číslice umožňuje jednoduché odčítanie aj v slabšie osvetlenej rozvodnici. Vďaka podpore RS-485, Modbus, optického S0 výstupu a IR rozhrania je zariadenie vhodné aj na napojenie do dohľadových a automatizačných riešení.

• Meranie odberu aj dodávky energie
• Sledovanie činnej aj jalovej energie

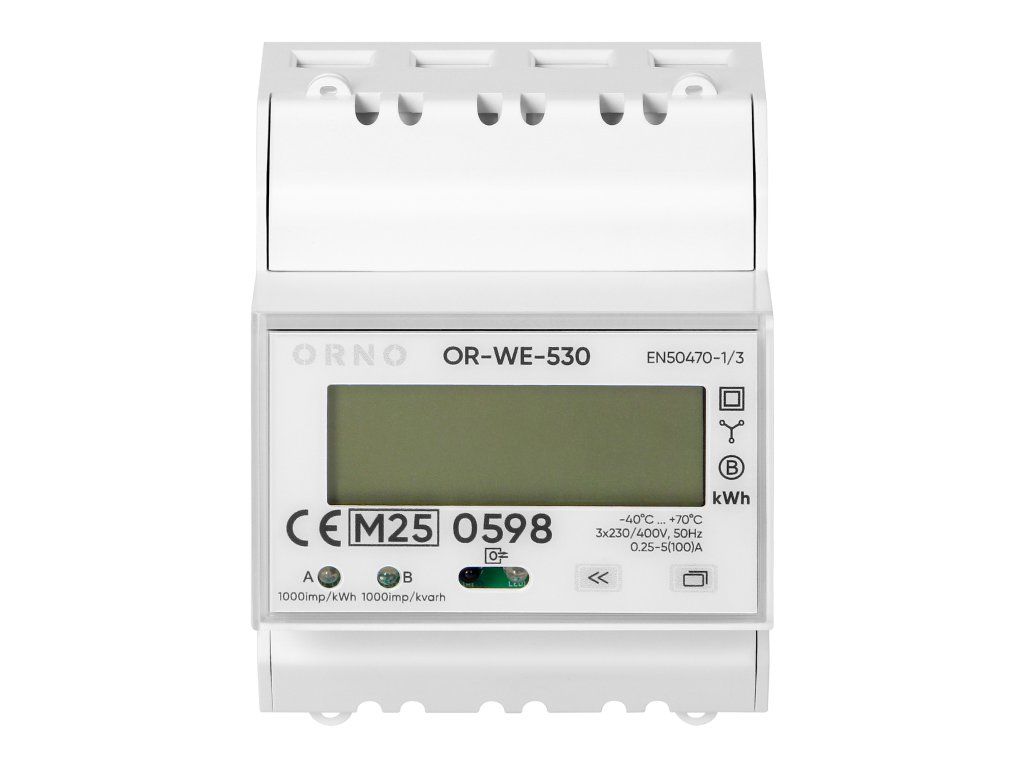

• Prehľadný podsvietený LCD displej

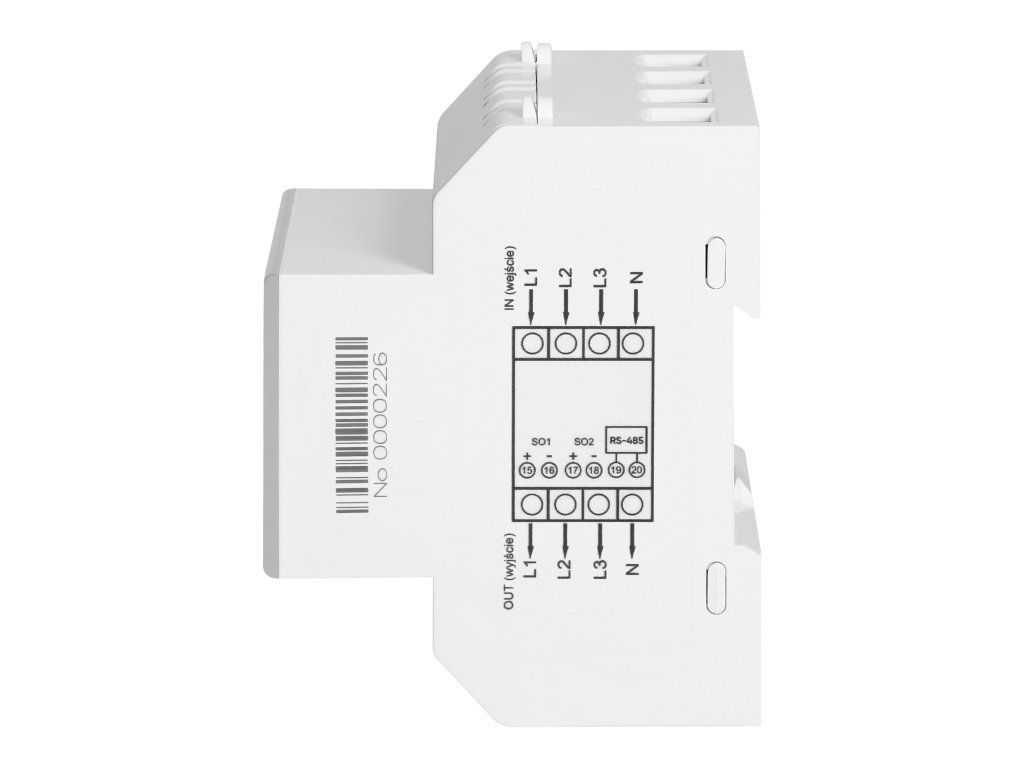

• RS-485 port pre komunikáciu a dohľad
• S0 impulzný výstup pre integráciu do systémov
• IR rozhranie podľa EN 62056-21

Použitie a montáž

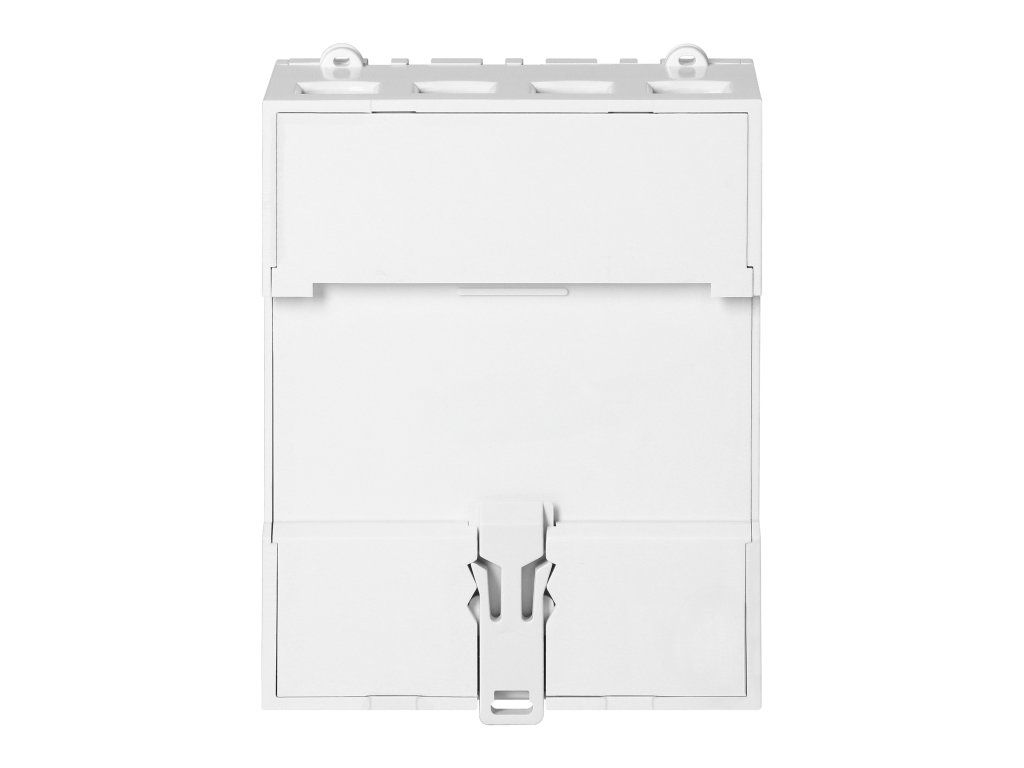

Elektromer je určený na montáž na DIN lištu TH-35 mm a zaberá 4 moduly, takže sa pohodlne osádza do bežných rozvádzačov. Kompaktné rozmery 72 × 72 × 90 mm pomáhajú šetriť miesto pri inštalácii. Model je vhodný pre meranie spotreby v bytových domoch, komerčných objektoch, menších prevádzkach aj v systémoch s fotovoltikou. Vďaka priamemu meraniu a širokému rozsahu prúdu je praktický tam, kde sa vyžaduje jednoduchá, presná a spoľahlivá kontrola energie.

• Montáž na DIN lištu TH-35 mm
• Obsadí 4 moduly v rozvádzači
• Kompaktné rozmery pre jednoduchú inštaláciu
• Vhodný pre domáce aj profesionálne použitie
• Praktický pre fotovoltické inštalácie a sledovanie pretokov

Technické údaje

• Typ elektromera: elektronický
• Menovitý prúd (In): 10 A
• Maximálny prúd (Imax): 100 A
• Minimálny prúd: 0,25 A
• Rozbehový prúd (Ist): 0,004 A
• Menovité napätie (N-L): 230 V
• Menovité napätie (L-L): 400 V
• Frekvencia: 50 Hz
• Impulzná frekvencia: 1000 imp/kWh
• Príkon: <12 VA, <1 W
• Typ siete: trojfázová
• Model: priame meranie
• Trieda presnosti merania: 1
• Typ energie: činná aj jalová energia
• Činná energia: áno
• Jalová energia: áno
• Odoberaná energia: áno
• Dodávaná energia: áno
• Vhodné pre: odber / pretok
• Typ tarify: viactarifný
• Riadenie tarify: vnútorné
• Možnosť resetovania podradeného elektromera: áno
• Podpora pamäte: batéria Li-Ion
• Kalibrované: áno
• Schválenie: MID (smernica o meracích prístrojoch)
• Impulzný výstup: optický
• Typ impulzu: S0
• Počet impulzov: 1000 imp/kWh
• Napätie impulzného výstupu: 12 – 27 V DC
• Prúd impulzného výstupu: ? 27 mA
• Viactarif: áno
• Typ zobrazenia: digitálny
• Podsvietenie: áno
• IR port: áno
• Spôsob montáže: adaptér DIN lišty
• Šírka v počte modulov: 4,3
• Max. prierez kábla: 35 mm?
• Šírka: 72 mm
• Hĺbka: 72 mm
• Výška: 90 mm
• Teplotný rozsah: -40 až +70 °C
• Max. vlhkosť: ?95 %
• Typ protokolu: IR, RS-485
• Typ rozhrania: Modbus, EN 62056-21
• Stupeň krytia (IP): IP51
• Zhoda s: MID 2014/32/EU
• Zhoda s normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006, EN 50470-3:2006
• Displej [kWh]: LCD 6+2 = 123456,12
• Počet číslic displeja: 6+2
• Uťahovací moment silovej svorky: 2,5 Nm
• Uťahovací moment komunikačnej svorky: 0,4 Nm
• Menovité napätie: 230 V AC
• Prúd: 100 A

Prečo sa oplatí

Orno O-OR-WE-530 je vhodný pre zákazníkov, ktorí potrebujú presný, certifikovaný a zároveň praktický elektromer pre trojfázové inštalácie. Spája výhody MID overenia, viactarifného merania a možností komunikácie do jedného kompaktného zariadenia. Ak hľadáte spoľahlivý elektromer pre prehľad nad spotrebou, odberom aj pretokom energie, tento model ponúka funkcie, ktoré využijete v bežnej prevádzke aj v technicky náročnejších aplikáciách.

• Presné a overené meranie podľa MID
• Prehľad o spotrebe aj pretokoch
• Jednoduchá inštalácia do rozvádzača
• Praktická komunikácia cez RS-485 a Modbus
• Vhodný pre moderné energetické riešenia
