Univerzálna riadiaca jednotka UCS-6000 8A (1 x 8A) / MPW-60 - POLON-ALFA

Podrobný popis

UCS-6000 8A (1x8A)/MPW-60 Univerzálne ovládacie centrum, 1 zóna 8A - POLON-ALFA

Univerzálne ovládacie centrum UCS-6000 od firmy POLON-ALFA je určené na spúšťanie požiarnych zariadení, slúžiacich na gravitačné a mechanické odvetrávanie (dymové klapky, izolačné klapky) a umožňuje:
- detekciu požiaru (zahadzanie);
- automatické alebo ručné spúšťanie požiarnych zariadení, inštalovaných v odvetrávacích systémoch;
- akustické a optické signalizovanie pracovných stavov zariadení (poplach, poruchy);
- automatickú kontrolu aktivácie požiarnych zariadení a výkonných zariadení (pohonov, elektromagnetov, ventilátorov atď.) systému odvetrávania;
- automatickú kontrolu vlastných obvodov a systémov centrálneho ovládania;
- prenášanie základných informácií do nadradených systémov (napr. systém POLON 4000, systém IGNIS 1000 alebo iných) o poplachu, poruche, stave požiarnych zariadení a výkonných zariadení.

Centrálne ovládacie centrum môže pracovať individuálne ako jednookruhový alebo viacokruhový univerzálny ovládač odvetrávania alebo v adresovateľných líniách / slučkách dohliadacích centrálnych signálov požiarnych systémov POLON 4000Vybavenie centrálneho ovládacieho centra.

Centrálne ovládacie centrum UCS-6000 od firmy POLON-ALFA môže byť vybavené:
Modul MGS-60 (x1):
- dohliadacia línia prijímajúca signál poplachu z externého centrálného požiarného signalizačného prístroja,
- napájacia línia pre detektor dažďa a/alebo vetra, línia prijímajúca signál z detektora dažďa a/alebo vetra, dozorovaný alarmový relé PKA (kontinuita dráhy),
- relé poruchy PKU
Modul MGL-60 (x8):
- konvenčná dohliadacia línia (séria detektorov 40),
- konvenčná línia ručných tlačidiel odvetrávania (tlačidlá série PO-6X),
- hlavným výstupom na univerzálne použitie na ovládanie a napájanie požiarnych zariadení (pohony a pohyby požiarnych klapiek,
- elektromagnety protipožiarnych oddelení atď.),
- kontrolné línie stavu koncových spínačov požiarnych zariadení ovládaných a napájaných hlavným výstupom,
- línie prijímajúce signály z tlačidiel vetrania (OTVOR, ZATVOR);
Modul MPW-60 (x4):
- 2 programovateľné vysokonapäťové relé PK1 a PK2 (5 A / 230 V),
- 2 dozorované programovateľné kontrolné línie LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 dozorované programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 dozorované programovateľné kontrolné línie LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačná línia pre systém POLON 4000 (adresovateľná dohliadacia línia);
Modul MZU-60 (x4):
- relé poruchy napájania PKUZ (1 A / 24 V),
- dozorovaný výstup na napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou centrálneho ovládacieho centra UCS-6000, okrem detekcie požiarneho ohrozenia, je ovládanie a napájanie výkonných požiarnych zariadení vo všetkých formách dymových a požiarnych okien (vybavených pohonmi alebo elektrickými pohonmi), protipožiarnych oddelení (elektromagnety) atď. Na ovládanie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestneného na module MGL-60. Hlavný výstup relé je univerzálny výstup, môže byť naprogramovaný v troch režimoch práce - s príslušnými časovými parametrami.

Okrem toho je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov požiarnych zariadení ovládaných a napájaných cez hlavný výstup. Vzhľadom na rôznorodosť napájania a ovládania pohonov a elektrických pohonov požiarnych zariadení bolo zavedené - okrem režimov práce výstupu - ovládanie dvojcestných pohonov, dvojvodičové alebo trojvodičové. Na detekciu požiaru slúži konvenčná dohliadacia línia s detektormi série 40. Línia má možnosť naprogramovania variantu alarmovania s predbežným vymazaním (60 s) na elimináciu náhodných činností.

V časti ovládania odvetrávania je spustenie požiarnych zariadení možné v dôsledku:
- činnosti detektora na konvenčnej dohliadacej línii,
- činnosti ručného tlačidla odvetrávania PO-6x,
- objavenia sa signálu poplachu z externého centrálného signálového prístroja, napr. IGNIS 1000,
- prijatia príkazu z centrálneho systému POLON 4000.
Po prijatí iniciačného signálu nasleduje spustenie odvetrávacej procedúry v súlade s naprogramovaným požiarnym scenárom daného objektu. Sú blokované vetrové tlačidlá, ignorované signály z detektora dažďa a/alebo vetra. V stave sledovania je možné vykonať dennú ventiláciu – vetranie pomocou okien alebo vetracích klapiek. Moduly centrálneho ovládacieho centra UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií systému odvetrávania. Na programovanie práce centrálneho ovládacieho centra UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurátor). Centrálne ovládacie centrum sa pripája k počítaču pomocou USB konektora.

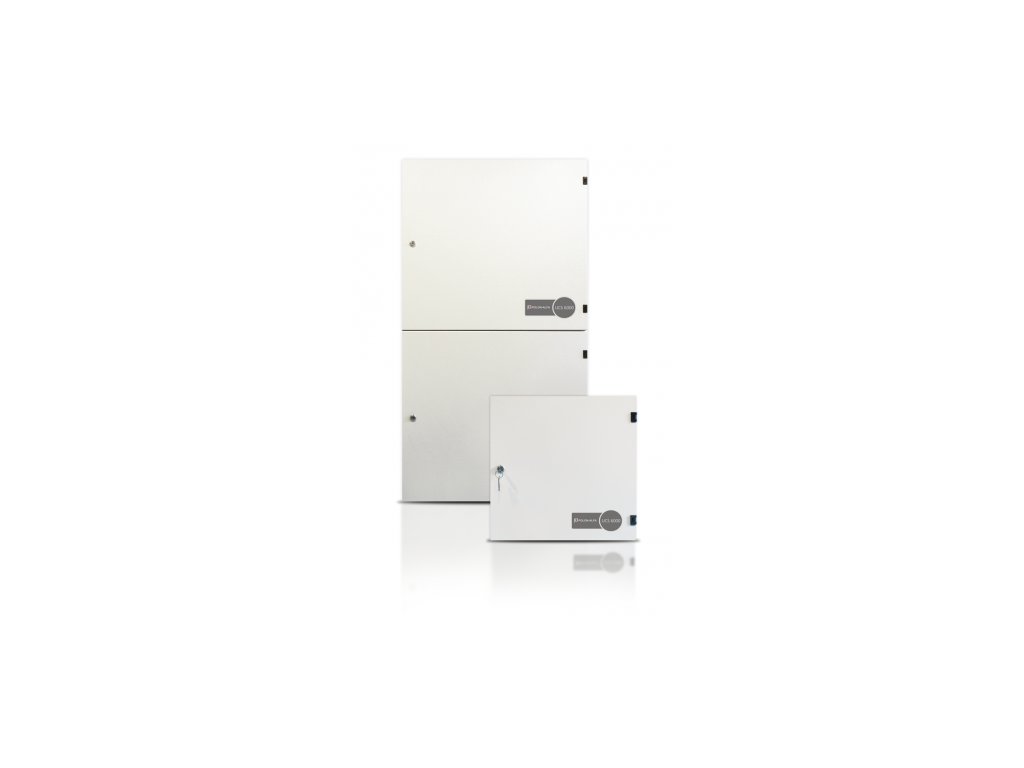

Konštrukcia a základné verzie centrálneho ovládacieho centra
Centrálne ovládacie centrum UCS-6000 od firmy POLON-ALFA je ponúkané v dvoch typoch obalov:
- do 16 A,
- od 32 A do 64 A.
Obe obaly sú v podobe rovnobežnostenných oceľových skriniek, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia – z dôvodu hmotnosti - je určená na nastavenie na stabilný povrch a upevnenie na stenu. Vnútri obalov sa nachádzajú všetky potrebné moduly pre prácu centrálneho ovládacieho centra, vrátane modulov napájania a záložných akumulátorov.

Základné verzie centrálneho ovládacieho centra UCS-6000 od firmy POLON-ALFA:
- 4A (obal do 16 A),
- 8A (obal do 16 A),
- 16A (obal do 16 A),
- 32A (obal od 32 A do 64 A).

Okrem uvedených verzií centrálneho ovládacieho centra je k dispozícii ďalších 16 jeho verzií (v rôznej konfigurácii vybavenia) od 4 A do 64 A.
Kompletácia centrálneho ovládacieho centra zahŕňa nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného ovládača (obsahuje jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného ovládača (obsahuje jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: skupinovo-linový modul, verzia 4 A;

• MGL-60 8 A: skupinovo-linový modul, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul doplňujúcich relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: modul napájania 150 W (5 A);

• SP-240-27.5PLA: modul napájania 240 W (10 A);

• SP-500-27.5PLA: modul napájania 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar dovezený na objednávku.
