UCS-6000 8A (2 x 4A) - Univerzálne riadiace centrum - POLON-ALFA

Podrobný popis

UCS-6000 8A (2x4A) Univerzálna riadiaca jednotka, 2 zóny po 4A - POLON-ALFA

Univerzálna riadiaca jednotka UCS-6000 od firmy POLON-ALFA je určená na aktiváciu protipožiarnych zariadení, slúžiacich na gravitačné a mechanické odvetrávanie (odvetrávacie klapky, uzatváracie klapky) a umožňuje:
- detekciu požiaru (zadymenia);
- automatické alebo ručné spúšťanie protipožiarnych zariadení, inštalovaných v systémoch odvetrávania;
- akustickú a optickú signalizáciu stavu prevádzky zariadení (alarm, porucha);
- automatickú kontrolu funkcie protipožiarnych a výkonných zariadení (pohonov, elektromagnetov, ventilátorov atď.) systému odvetrávania;
- automatickú kontrolu vlastných obvodov a okruhov riadiacej jednotky;
- odovzdávanie základných informácií do nadradených systémov (napr. systému POLON 4000, systému IGNIS 1000 alebo iných) o alarme, poruche, stave protipožiarnych a výkonných zariadení.

Jednotka môže pracovať samostatne ako jedno alebo viaczónový univerzálny riadiaci systém odvetrávania alebo v adresovateľných linkách / kontrolných slučkách požiarného signalizačného systému POLON 4000Výbava jednotky.

Jednotka UCS-6000 od spoločnosti POLON-ALFA môže byť vybavená:
Modul MGS-60 (x1):
- dohliadajúcu linku prijímajúcu alarmový signál z vonkajšej požiarnej signalizačnej ústredne,
- napájaciu linku pre dažďový a/alebo veterný senzor, linku prijímajúcu signál z dažďového a/alebo veterného senzoru, kontrolovaný alarmový relé PKA (kontinuita obvodu),
- relé poruchy PKU
Modul MGL-60 (x8):
- konvenčnú kontrolnú linku (detektory typu 40),
- konvenčnú linku manuálnych tlačidiel odvetrávania (tlačidlá typu PO-6X),
- hlavný monitorovaný výstup univerzálneho použitia na ovládanie a napájanie protipožiarnych zariadení (pohony a pohony protipožiarnych klapiek,
- elektromagnety protipožiarnych oddelení, atď.),
- kontrolné linky stavu koncových spínačov protipožiarnych zariadení ovládaných a napájaných cez hlavný výstup,
- linky prijímajúce signály z vetracích tlačidiel (OTVORIŤ, ZATVORIŤ);
Modul MPW-60 (x4):
- 2 programovateľné vysokonapäťové relé PK1 a PK2 (5 A / 230 V),
- 2 monitorované programovateľné kontrolné linky LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 monitorované programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 monitorované programovateľné kontrolné linky LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačnú linku pre systém POLON 4000 (adresovateľná kontrolná linka);
Modul MZU-60 (x4):
- relé poruchy napájania PKUZ (1 A / 24 V),
- monitorovaný výstup na napájanie externých zariadení (0,5 A / 24 V).

Vlastnosti produktu
Hlavnou úlohou riadiacej jednotky UCS-6000, okrem detekcie požiarneho rizika, je ovládanie a napájanie výkonných protipožiarnych zariadení vo forme rôznych typov klapiek a protipožiarnych okien (vybavených pohonmi alebo elektrickými pohonmi), protipožiarnych oddielov (elektromagnetov) atď. Na ovládanie a napájanie týchto zariadení je určený vyhradený výstup hlavného relé umiestneného na module MGL-60. Hlavný výstup relé je univerzálny výstup, ktorý možno naprogramovať v troch režimoch prevádzky - s príslušnými časovými parametrami.

Ďalej je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení ovládaných a napájaných cez hlavný výstup. Vzhľadom na rôznorodosť napájania a ovládania pohonov a elektrických pohonov protipožiarnych zariadení bolo zavedené - okrem režimov prevádzky výstupu - ovládanie pohonov dvojcestných, dvojvodičových alebo trojcestných. Na detekciu požiaru slúži konvenčná kontrolná linka s detektormi typu 40. Linku je možné naprogramovať s variantom alarmu s predbežným vypnutím (60 s) s cieľom eliminovať náhodné spustenie.

V časti ovládania odvetrávania je spustenie protipožiarnych zariadení možné v dôsledku:
- činnosti detektora na konvenčnej kontrolnej linke,
- činnosti manuálneho tlačidla odvetrávania PO-6x,
- objavenia sa signálu alarmu z vonkajšej požiarnej signalizačnej ústredne, napr. IGNIS 1000,
- prijatia príkazu z centrál systému POLON 4000.
V prípade prijatia iniciačného signálu dochádza k spusteniu procedúry odvetrávania podľa naprogramovaného požiarného scenáru daného objektu. Vetracie tlačidlá sú blokované, signály z dažďového a/alebo veterného senzoru sú ignorované. V stave dohliadania je možné uskutočniť denné odvetrávanie – ventiláciu pomocou okien alebo ventilátorových klapiek. Moduly centrál UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií systému odvetrávania. Na programovanie práce centrál UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Ústredňa sa pripája k počítaču pomocou USB rozhrania.

Štruktúra a základné verzie riadiacej jednotky

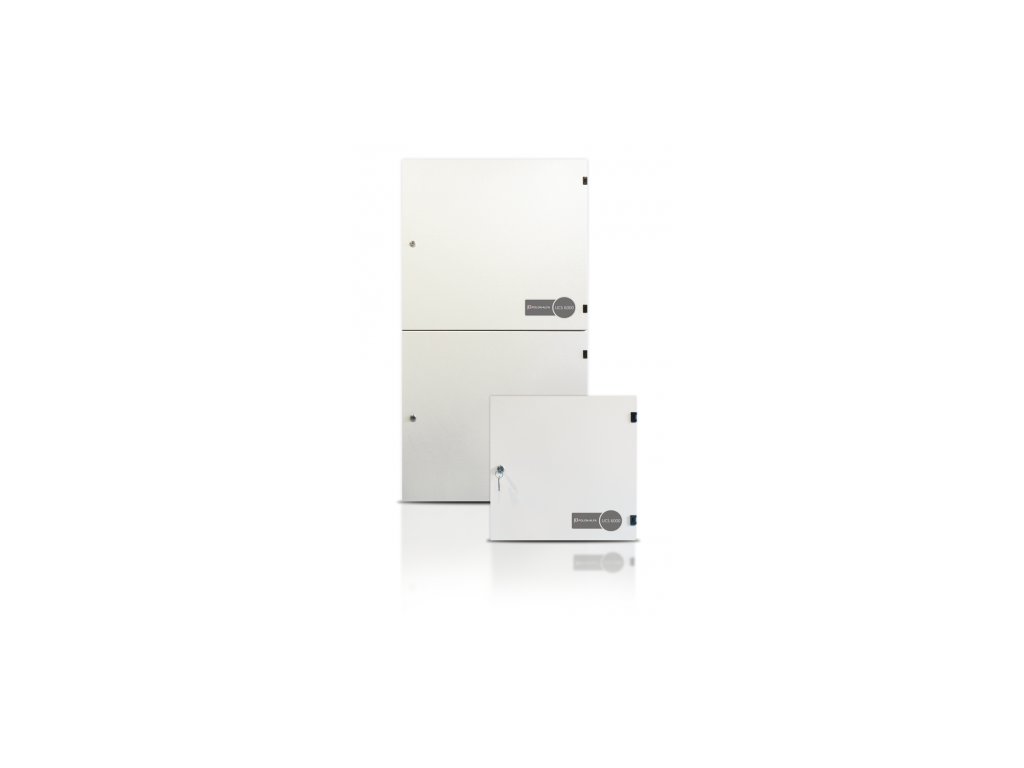

Univerzálna riadiaca jednotka UCS-6000 od firmy POLON-ALFA je dodávaná v dvoch typoch krytov:
- do 16 A,
- od 32 A do 64 A.
Oba kryty sú dostupné vo forme pravouhlých oceľových skriniek, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia – vzhľadom na hmotnosť – je určená na postavenie na stabilný podklad a upevnenie na stenu. Vo vnútri krytov sú všetky potrebné moduly pre prevádzku jednotky, vrátane napájacích modulov a záložných akumulátorov.

Základné verzie centrál UCS-6000 od firmy POLON-ALFA:
- 4A (kryt do 16 A),
- 8A (kryt do 16 A),
- 16A (kryt do 16 A),
- 32A (kryt od 32 A do 64 A).

Okrem uvedených verzií centrál je k dispozícii ešte 16 rôznych verzií (v rôznych konfiguráciách výbavy) od 4 A do 64 A.
Kompletné centrály obsahujú nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného kontroléra (obsahuje jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného kontroléra (obsahuje jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: modul skupinovo-liniekový, verzia 4 A;

• MGL-60 8 A: modul skupinovo-liniekový, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul dodatočných relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: modul napájacieho zdroja 150 W (5 A);

• SP-240-27.5PLA: modul napájacieho zdroja 240 W (10 A);

• SP-500-27.5PLA: modul napájacieho zdroja 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar na objednávku.
