UCS-6000 8A (1x 8A) - Univerzálna riadiaca jednotka - POLON-ALFA

Podrobný popis

UCS-6000 8A (1x8A) Univerzálny riadiaci panel, 1 zóna 8A - POLON-ALFA

Univerzálny riadiaci panel UCS-6000 od spoločnosti POLON-ALFA je určený na spúšťanie protipožiarnych zariadení, ktoré slúžia na gravitačné a mechanické odvetrávanie (odvetrávacie klapky, škrtiace klapky) a umožňuje:
- detekciu požiaru (zadymenia);
- automatické alebo manuálne spúšťanie protipožiarnych zariadení, inštalovaných v systémoch odvetrávania;
- akustickú a optickú signalizáciu stavu práce zariadení (alarm, porucha);
- automatickú kontrolu funkcie protipožiarnych a výkonných zariadení (servopohony, elektromagnety, ventilátory atď.) systému odvetrávania;
- automatickú kontrolu svojich obvodov a okruhov centrál;
- prenos základných informácií do nadradených systémov (napr. systém POLON 4000, systém IGNIS 1000 alebo iných) o alarme, poruche, stave protipožiarnych a výkonných zariadení.

Centrál môže pracovať individuálne ako jedno- alebo viaczónový univerzálny riadič odvetrávania alebo v adresovateľných vyhodnocovacích okruhoch systémov požiarnej signalizácie systému POLON 4000Výbava centrál.

Centrál UCS-6000 od spoločnosti POLON-ALFA môže byť vybavený:
Modulom MGS-60 (x1):
- monitorovanou linkou prijímajúcou signál alarmu z externej centrálnej požiarnej signalizácie,
- linkou napájajúcou senzor dažďa a/alebo vetra, linkou prijímajúcou signál zo senzora dažďa a/alebo vetra, riadený alarmový relé PKA (spojitosť okruhu),
- relé poruchy PKU
Modulom MGL-60 (x8):
- konvenčnú vyhodnocovaciu linku (detektory radu 40),
- konvenčnú linku na manuálne tlačidlá odvetrávania (tlačidlá radu PO-6X),
- kontrolovaný hlavný výstup univerzálneho použitia na riadenie a napájanie protipožiarnych zariadení (servopohony a pohony protipožiarnych klapiek,
- elektromagnety oddielov protipožiarnych, atď.),
- kontrolné linky stavu koncových spínačov protipožiarnych zariadení riadených a napájaných hlavným výstupom,
- linky prijímajúce signály z tlačidiel ventilácie (OTVORIŤ, ZATVORIŤ);
Modul MPW-60 (x4):
- 2 programovateľné vysokonapäťové relé PK1 a PK2 (5 A / 230 V),
- 2 kontrolované programovateľné linky LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 kontrolované programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 kontrolované programovateľné linky LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačnú linku do systému POLON 4000 (adresovateľná vyhodnocovacia linka);
Modul MZU-60 (x4):
- relé poruchy napájania PKUZ (1 A / 24 V),
- kontrolovaný výstup na napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou centrál UCS-6000, okrem detekcie požiarneho nebezpečenstva, je riadenie a napájanie výkonných protipožiarnych zariadení v podobe rôznych typov klapiek a okien s protipožiarnou ochranou (vybavených pohonmi alebo servopohonmi), oddielov s protipožiarnou ochranou (elektromagnety) atď. Na riadenie a napájanie týchto zariadení je určený vyhradený výstup hlavného relé umiestneného na module MGL-60. Výstup hlavného relé je univerzálny výstup, ktorý môže byť nastavený na tri pracovné režimy s príslušnými časovými parametrami.

Navyše je možné programovať kontrolu spojitosti napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení riadených a napájaných prostredníctvom hlavného výstupu. V dôsledku rôznorodosti napájania a riadenia servopohonov a elektrických pohonov protipožiarnych zariadení bolo zavedené – okrem režimov práce výstupu – riadenie obojsmerných servopohonov, dvojkoľajové alebo trojkoľajové. Na detekciu požiaru slúži konvenčná vyhodnocovacia linka s detektormi radu 40. Linka má možnosť programovania variantu alarmovania s predbežným zrušením (60 s) s cieľom eliminovať náhodné spustenia.

V časti riadenia odvetrávania je možné spustenie protipožiarnych zariadení v dôsledku:
- aktivácie detektora na konvenčnej vyhodnocovacej linke,
- aktivácie manuálneho tlačidla odvetrávania PO-6x,
- prítomnosti signálu alarmu z externej centrálnej požiarnej signalizácie, napr. IGNIS 1000,
- prijatia príkazu z centrálnej jednotky systému POLON 4000.
V prípade prijatia iniciačného signálu dôjde k spusteniu procedúry odvetrávania v súlade so zadaným požiarnym scenárom konkrétneho objektu. Tlačidlá ventilácie sú blokované, signály zo senzora dažďa a/alebo vetra sú ignorované. V stave monitorovania je možné vykonať dennú ventiláciu prostredníctvom okien alebo ventilátorov. Moduly centrál UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie vonkajších inštalácií systému odvetrávania. Na programovanie práce centrál UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Centrál sa pripája k počítaču prostredníctvom USB konektora.

Konstrukcia a základné verzie centrál
Centrál UCS-6000 od spoločnosti POLON-ALFA je ponúkaný v dvoch typoch puzdier:
- do 16 A,
- od 32 A do 64 A.

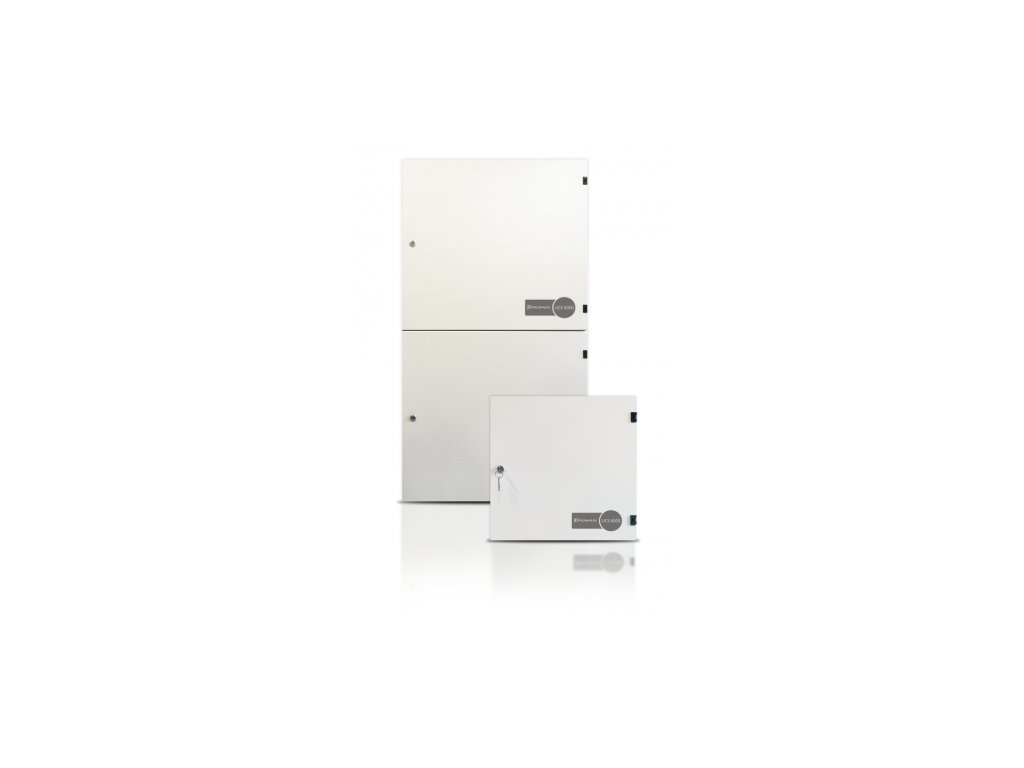

Obe puzdrá sú vo forme prístupných oceľových boxov, z ktorých menšia verzia je určená na zavesenie na stenu, zatiaľ čo väčšia verzia – vzhľadom na váhu – je určená na postavenie na stabilný povrch a pripevnenie k stene. Vo vnútri puzdier sa nachádzajú všetky nevyhnutné moduly pre prevádzku centrál, vrátane modulov napájania a akumulátorov záložného napájania.

Základné verzie centrál UCS-6000 od spoločnosti POLON-ALFA:
- 4A (puzdro do 16 A),
- 8A (puzdro do 16 A),
- 16A (puzdro do 16 A),
- 32A (puzdro od 32 A do 64 A).

Okrem uvedených verzií centrál je dostupných ešte 16 ďalších verzií (v rôznych konfiguráciách vybavenia) od 4 A do 64 A.
Kompletácia centrál obsahuje nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: modul skupinovo-liniový, verzia 4 A;

• MGL-60 8 A: modul skupinovo-liniový, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul prídavných relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: modul napájacieho zdroja 150 W (5 A);

• SP-240-27.5PLA: modul napájacieho zdroja 240 W (10 A);

• SP-500-27.5PLA: modul napájacieho zdroja 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar dostupný na objednávku.
