UCS-6000 64A (8 x 8A) - Univerzálne ovládacie centrum - POLON-ALFA

Podrobný popis

UCS-6000 64A (8x8A) Univerzálna riadiaca jednotka, 8 zón po 8A - POLON-ALFA

Univerzálna riadiaca jednotka UCS-6000 od firmy POLON-ALFA je určená na spúšťanie protipožiarnych zariadení, slúžiacich na gravitačné a mechanické odvetranie (odvetrávacie klapky, uzatváracie klapky) a umožňuje:
- detekciu požiaru (zadymenia);
- automatické alebo ručné spúšťanie protipožiarnych zariadení, inštalovaných v systémoch odvetrania;
- akustické a optické signalizovanie pracovných stavov zariadení (alarm, porucha);
- automatickú kontrolu funkcie protipožiarnych a výkonných zariadení (servopohony, elektromagnety, ventilátory atď.) systému odvetrania;
- automatickú kontrolu vlastných obvodov a okruhov riadiacej jednotky;
- odosielanie základných informácií do nadradených systémov (napr. systém POLON 4000, systém IGNIS 1000 alebo iných) o alarme, poruche, stave protipožiarnych a výkonných zariadení.

Riadiaca jednotka môže pracovať individuálne ako jedno- alebo viaczónový univerzálny riadič odvetrania alebo v adresovateľných dozorných líniách / slučkách požiarnych signalizačných systémov POLON 4000. Vybavenie riadiacej jednotky.

Riadiaca jednotka UCS-6000 od firmy POLON-ALFA môže byť vybavená:
Modul MGS-60 (x1):
- monitorovanou líniou prijímajúcou alarmový signál z externého požiarneho signalizačného systému,
- napájacou líniou pre snímač dažďa a/alebo vetra, líniou prijímajúcou signál zo snímača dažďa a/alebo vetra, monitorovaným alarmovým relé PKA (kontinuita dráhy),
- relé poruchy PKU
Modul MGL-60 (x8):
- konvenčnou dozornou líniou (snímače série 40),
- konvenčnou líniou ručných tlačidiel odvetrania (tlačidlá série PO-6X),
- hlavným výstupom na univerzálne použitie na riadenie a napájanie protipožiarnych zariadení (servopohony a pohony protipožiarnych klapiek,
- elektromagnety požiarno-odolných oddelení atď.),
- kontrolnými líniami stavu koncových spínačov protipožiarnych zariadení riadených a napájaných cez hlavný výstup,
- líniami prijímajúcimi signály z vetracích tlačidiel (OTVORIŤ, ZATVORIŤ);
Modul MPW-60 (x4):
- 2 programovateľné relé PK1 a PK2 vysokonapäťové (5 A / 230 V),
- 2 monitorované kontrolné líniu programovateľné LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 monitorované programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 monitorované kontrolné líniu programovateľné LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačnú líniu pre systém POLON 4000 (adresovateľná dozorná línia);
Modul MZU-60 (x4):
- relé poruchy napájania PKUZ (1 A / 24 V),
- monitorovaný výstup na napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou riadiacej jednotky UCS-6000, okrem detekcie požiarneho nebezpečenstva, je riadenie a napájanie výkonných protipožiarnych zariadení vo forme klapiek a okien protipožiarnych (vybavených pohonmi alebo servopohony), oddelení požiarnej odolnosti (elektromagnety) atď. Na riadenie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestneného na module MGL-60. Výstup hlavného relé je univerzálny výstup, môže byť naprogramovaný v troch pracovných režimoch - s príslušnými časovými parametrami.

Okrem toho je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení riadených a napájaných cez hlavný výstup. Vzhľadom na rôznorodosť napájania a riadenia servopohonov a elektrických pohonov protipožiarnych zariadení bolo zavedené - okrem pracovných režimov výstupu - riadenie dvojcestných servopohonov, dvoj-vodičových alebo troj-vodičových. Na detekciu požiaru slúži konvenčná dozorná línia so snímačmi série 40. Línia má možnosť naprogramovania variantu alarmovania s predbežným zrušením (60 s) na elimináciu náhodných aktivácií.

V časti riadenia odvetrania, spustenie protipožiarnych zariadení je možné v dôsledku:
- aktivácie snímača na konvenčnej dozorné línii,
- aktivácie ručného tlačidla odvetrania PO-6x,
- výskytu alarmového signálu z externého požiarneho signalizačného systému, napr. IGNIS 1000,
- prijatia rozkazu z riadiacej jednotky systému POLON 4000.
V prípade prijatia signálu iniciácie, nasleduje spustenie odvetrávacej procedúry v súlade so zaprogramovaným požiarnym scenárom daného objektu. Sú zablokované tlačidlá vetrania, ignorované sú signály z dažďového a/alebo veterného snímača. V stave dozorovania je možné realizovať dennú ventiláciu – vetranie pomocou okien alebo vetracích klapiek. Moduly riadiacej jednotky UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií odvetrávacieho systému. Na programovanie práce centrály UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Riadiacu jednotku je možné pripojiť k počítaču prostredníctvom USB konektora.

Konštrukcia a základné verzie riadiacej jednotky

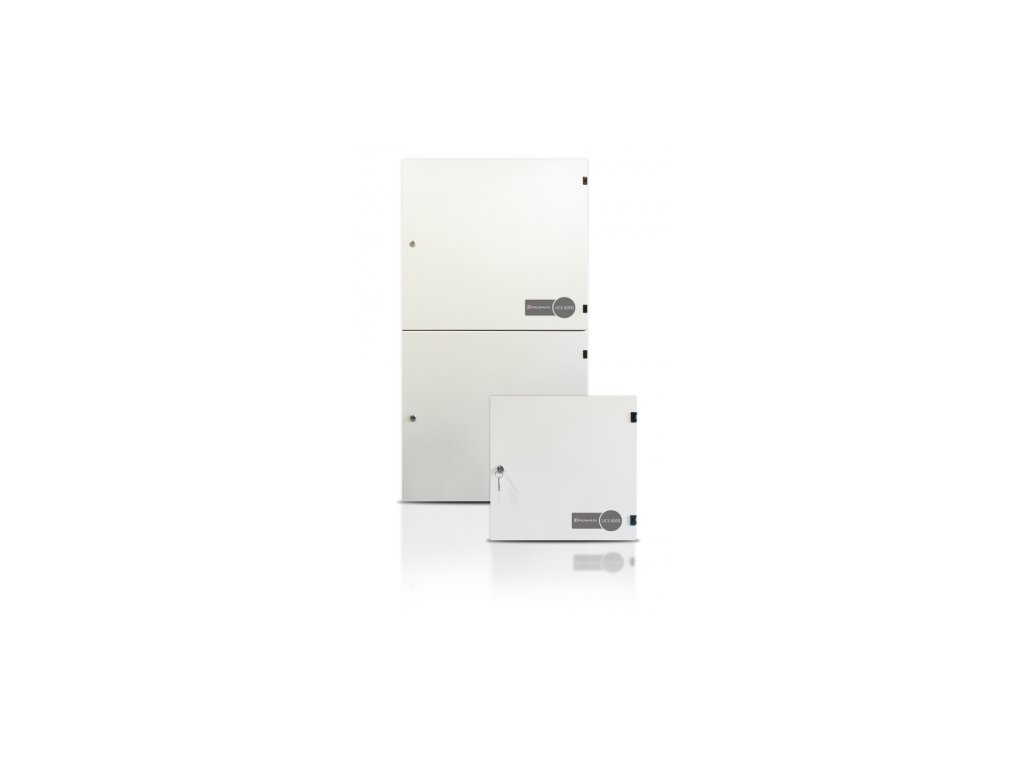

Riadiaca jednotka UCS-6000 od firmy POLON-ALFA je ponúkaná v dvoch druhoch skríň:
- do 16 A,
- od 32 A do 64 A.
Obe skrinky sú k dispozícii v podobe ortogonálnych oceľových boxov, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia – vzhľadom na váhu - je určená na umiestnenie na stabilnej podlahe a pripevnenie k stene. V interiéri skríň sa nachádzajú všetky potrebné moduly na prácu riadiacej jednotky, vrátane zdrojových modulov a záložných batérií.

Základné verzie riadiacich jednotiek UCS-6000 firmy POLON-ALFA:
- 4A (skrinka do 16 A),
- 8A (skrinka do 16 A),
- 16A (skrinka do 16 A),
- 32A (skrinka od 32 A do 64 A).

Okrem uvedených verzií riadiacich jednotiek je dostupných ešte 16 jej verzií (v rôznych konfiguračných vybaveniach) od 4 A do 64 A.
Súčasťou riadiacej jednotky sú nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného riadiča (obsahujúci jeden MGL modul verzia 4 A);

• MGS-60 8 A: modul hlavného riadiča (obsahujúci jeden MGL modul verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: skupinový lineárny modul, verzia 4 A;

• MGL-60 8 A: skupinový lineárny modul, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul dodatočných relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: napájací modul 150 W (5 A);

• SP-240-27.5PLA: napájací modul 240 W (10 A);

• SP-500-27.5PLA: napájací modul 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar na objednávku.
