UCS-6000 56A (7 x 8A) - Univerzálna riadiaca ústredňa - POLON-ALFA

Podrobný popis

UCS-6000 56A (7x8A) Univerzálny riadiaci panel, 7 zón po 8A - POLON-ALFA

Univerzálny riadiaci panel UCS-6000 spoločnosti POLON-ALFA je určený na spúšťanie protipožiarnych zariadení slúžiacich na gravitačné a mechanické odvetrávanie (dymové klapky, uzatváracie klapky) a umožňuje:
- detekciu požiaru (zálneženie);
- automatické alebo manuálne spúšťanie protipožiarnych zariadení inštalovaných v systémoch odvetrávania;
- zvukové a optické signalizovanie prevádzkových stavov zariadení (poplach, poškodenie);
- automatickú kontrolu činnosti protipožiarnych a výkonných zariadení (pohony, elektromagnety, ventilátory atď.) systému odvetrávania;
- automatickú kontrolu vlastných okruhov a obvodov ústredne;
- prenos základných informácií do nadriadených systémov (napr. systému POLON 4000, systému IGNIS 1000 alebo iných) o poplachu, poškodení, stave protipožiarnych a výkonných zariadení.

Ústredňa môže pracovať individuálne ako jedno- alebo mnohozónový univerzálny riadič odvetrávania alebo v adresovateľných linkách/slučkách kontrolných panelov systému POLON 4000. Vybavenie ústredne.

Ústredňa UCS-6000 spoločnosti POLON-ALFA môže byť vybavená:
Modulom MGS-60 (x1):
- kontrolovanou linkou prijímajúcou signál poplachu z vonkajšej kontrolnej ústredne,
- linkou napájajúca snímač dažďa a/alebo vetra, linkou prijímajúcou signál zo snímača dažďa a/alebo vetra, kontrolovaný alarmový relé PKA (kontinuita obvodu),
- poškodenie relé PKU
Modul MGL-60 (x8):
- konvenčnou kontrolnou linkou (senzory radu 40),
- konvenčnou linkou manuálnych tlačidiel odvetrávania (tlačidlá radu PO-6X),
- hlavným kontrolovaným výstupom univerzálneho použitia na ovládanie a napájanie protipožiarnych zariadení (pohony a ovládače protipožiarnych klapiek,
- elektromagnety protipožiarnych oddelení atď.),
- kontrolnými linkami pre stav koncových spínačov protipožiarnych zariadení ovládaných a napájaných hlavným výstupom,
- linky prijímajúce signály z vetracích tlačidiel (OTVOR, ZATVOR);
Modul MPW-60 (x4):
- 2 programovateľné vysokonapäťové relé PK1 a PK2 (5 A / 230 V),
- 2 kontrolované programovateľné kontrolné linky LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 kontrolované programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 kontrolované programovateľné kontrolné linky LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačnú linku do systému POLON 4000 (adresovateľná kontrolná linka);
Modul MZU-60 (x4):
- relé poškodenia napájania PKUZ (1 A / 24 V),
- kontrolovaný výstup na napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou ústredne UCS-6000, okrem detekcie požiarneho rizika, je ovládanie a napájanie výkonných protipožiarnych zariadení vo forme rôznych typov klapiek a protipožiarnych okien (vybavených pohonmi alebo elektrickými aktuátormi), protipožiarnych oddelení (elektromagnety) atď. Pre ovládanie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestneného v module MGL-60. Výstup hlavného relé je univerzálnym výstupom, môže byť naprogramovaný v troch prevádzkových režimoch s príslušnými časovými parametrami.

Dodatlovo je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení ovládaných a napájaných pomocou hlavného výstupu. Kvôli rôznorodosti napájania a ovládania pohonov a elektrických zariadení protipožiarnych zariadení boli zavedené - okrem prevádzkových režimov výstupu - dvojité dvojpolohové alebo trojpolohové ovládanie pohonov. Na detekciu požiaru slúži konvenčná kontrolná linka so senzormi radu 40. Linka umožňuje naprogramovať alarmovací variant s predbežným zrušením (60 s) na elimináciu náhodných zasiahnutí.

V časti ovládania odvetrávania je spustenie protipožiarnych zariadení možné v dôsledku:
- zásahu senzora na konvenčnej kontrolnej linke,
- zásahu manuálneho tlačidla odvetrávania PO-6x,
- objavenia sa signálu alarmu z vonkajšej kontrolnej ústredne, napr. IGNIS 1000,
- prijatia rozkazu z ústredne systému POLON 4000.
V prípade prijatia inicnačného signálu sa spustí procedúra odvetrávania podľa naprogramovaného požiarného scenára daného objektu. Blokované sú vetracie tlačidlá, ignorované sú signály zo senzora dažďa a/alebo vetra. V strážnom režime je možné realizovať každodenné odvetrávanie – ventiláciu pomocou okien alebo vetracích klapiek. Moduly ústredne UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií systému odvetrávania. Na programovanie práce ústrední UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Ústredňu sa pripojí k počítaču pomocou USB konektora.

Výstavba a základné verzie ústredne

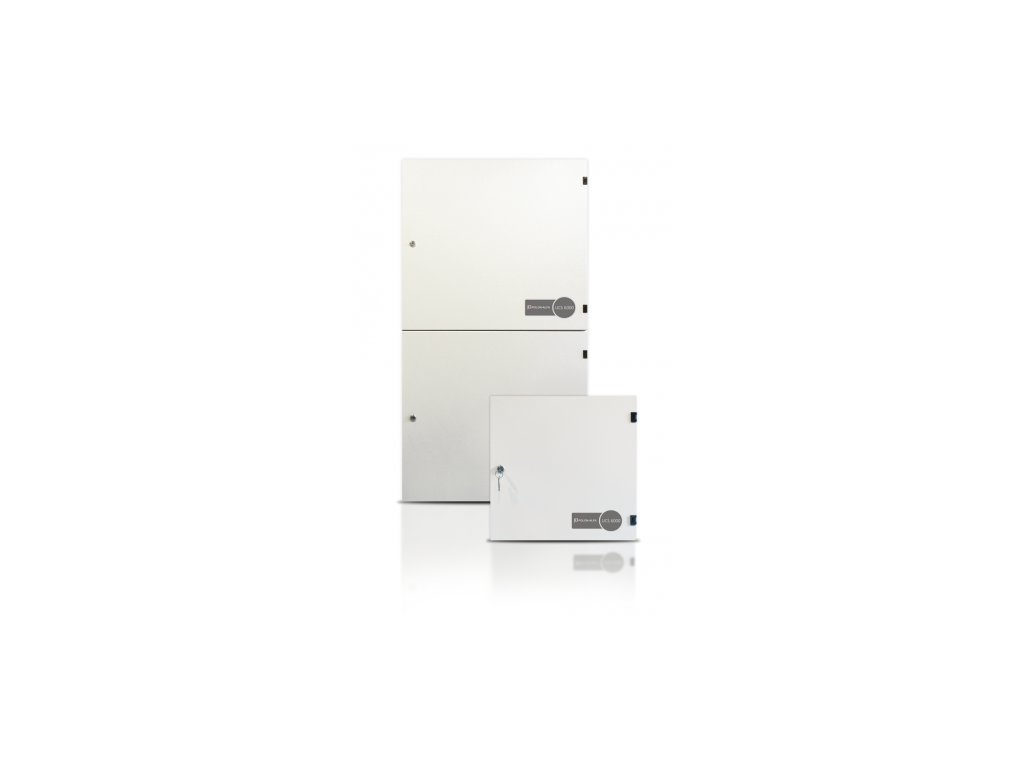

Ústredňa UCS-6000 spoločnosti POLON-ALFA je ponúkaná v dvoch typoch krytov:
- do 16 A,
- od 32 A do 64 A.
Obidva kryty sú vo forme pravouhlých oceľových skriniek, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia - vzhľadom k hmotnosti - je určená na nastavenie na stabilný podklad a pripevnenie na stenu. Vnútri krytov sú všetky potrebné moduly pre činnosť ústredne, vrátane modulov napájacích zdrojov a akumulátorov náhradného napájania.

Základné verzie ústrední UCS-6000 spoločnosti POLON-ALFA:
- 4A (kryt do 16 A),
- 8A (kryt do 16 A),
- 16A (kryt do 16 A),
- 32A (kryt od 32 A do 64 A).

Okrem uvedených verzií ústrední je dostupných ešte 16 jej verzií (v rôznej konfigurácii výbavy) od 4 A do 64 A.
Súprava ústredne zahŕňa nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: modul skupinovo-liniový, verzia 4 A;

• MGL-60 8 A: modul skupinovo-liniový, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul doplnkových relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: napájací modul 150 W (5 A);

• SP-240-27.5PLA: napájací modul 240 W (10 A);

• SP-500-27.5PLA: napájací modul 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar dovážený na objednávku.
