UCS-6000 4A (1 x 4A) - Univerzálne riadiace centrum - POLON-ALFA

Podrobný popis

UCS-6000 4A (1x4A) Univerzálna riadiaca jednotka, 1 zóna 4A - POLON-ALFA

Univerzálna riadiaca jednotka UCS-6000 spoločnosti POLON-ALFA je určená na spúšťanie protipožiarnych zariadení slúžiacich na gravitačné a mechanické odvetrávanie dymu (dymové klapky, oddelovacie klapky) a umožňuje:
- detekciu požiaru (zadymenie);
- automatické alebo ručné spúšťanie protipožiarnych zariadení inštalovaných v systémoch odvetrávania;
- akustickú a vizuálnu signalizáciu prevádzkových stavov zariadení (alarm, porucha);
- automatickú kontrolu funkčnosti protipožiarnych a vykonávacích zariadení (pohony, elektromagnety, ventilátory atď.) systému odvetrávania;
- automatickú kontrolu vlastných obvodov a okruhov jednotky;
- prenos základných informácií do nadradených systémov (napr. systém POLON 4000, systém IGNIS 1000 alebo iné) o alarme, poruche, stave protipožiarnych a vykonávacích zariadení.

Jednotka môže pracovať individuálne ako jedno- alebo viaczónový univerzálny ovládač odvetrávania alebo v adresných linkách / slučkách kontrolných centrálnych jednotiek požiarnej signalizácie systému POLON 4000 Vybavenie centrálneho modulu.

Centrálna jednotka UCS-6000 od spoločnosti POLON-ALFA môže byť vybavená:
Moduł MGS-60 (x1):
- dohliadaná linka prijímajúca signál alarmu z vonkajšej centrálnej signalizácie požiaru,
- zdrojová linka pre senzor dažďa a/alebo vetra, linka prijímajúca signál zo senzora dažďa a/alebo vetra, dohliadaný relé alarmu PKA (kontinuita traktory),
- relé poruchy PKU
Moduł MGL-60 (x8):
- konvenčná dohliadacia linka (senzory série 40),
- konvenčná linka manuálnych odymovacích tlačidiel (tlačidlá série PO-6X),
- hlavný dohliadaný univerzálny výstup na ovládanie a napájanie protipožiarnych zariadení (pohony a pohony protipožiarnych klapiek,
- elektromagnety protipožiarnych oddielov atď.),
- kontrolné linky stavu koncových spínačov protipožiarnych zariadení ovládaných a napájaných hlavným výstupom,
- linky prijímajúce signály z ventilačných tlačidiel (OTVORIŤ, ZAVRIEŤ);
Moduł MPW-60 (x4):
- 2 programovateľné vysokonapäťové relé PK1 a PK2 (5 A / 230 V),
- 2 dohliadané kontrolné programovateľné linky LK1 a LK2 (24 V);
Moduł MPD-60 (x1):
- 2 dohliadané programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 dohliadané kontrolné programovateľné linky LK1 a LK2 (24 V);
Moduł MKA-60 (x1):
- komunikačná linka do systému POLON 4000 (adresovateľná dohliadacia linka);
Moduł MZU-60 (x4):
- relé poruchy napájania PKUZ (1 A / 24 V),
- dohliadaný výstup na napájanie vonkajších zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou centrálnej jednotky UCS-6000, okrem detekcie požiarneho nebezpečenstva, je riadenie a napájanie protipožiarnych vykonávacích zariadení vo forme všetkých druhov protipožiarnych klapiek a okien (vybavených pohonmi alebo elektrickými pohonmi), protipožiarnych oddielov (elektromagnety) atď. Na riadenie a napájanie týchto zariadení je určený venovaný výstup hlavného relé umiestneného na module MGL-60. Výstup hlavného relé je univerzálny výstup, môže byť naprogramovaný v troch režimoch prevádzky - s príslušnými časovými parametrami.

Dodatočne je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení ovládaných a napájaných pomocou hlavného výstupu. Vzhľadom na rozmanitosť napájania a riadenia pohonov a elektrických pohonov protipožiarnych zariadení bolo okrem režimov výstupu zavedené ovládanie pohonov - dvojkábové alebo trojkábové. Na detekciu požiaru slúži konvenčná dohliadacia linka so senzormi série 40. Linka má možnosť naprogramovať variant alarmovania s predbežným zrušením (60 s), aby sa eliminovali náhodné činnosti.

V časti riadenia odvetrávania je možné spustiť protipožiarne zariadenia v dôsledku:
- činnosti senzoru na konvenčnej dohliadacej linke,
- činnosti ručného tlačidla oddymovania PO-6x,
- prijatia signálu alarmu z vonkajšej centrálnej signalizácie požiaru, napr. IGNIS 1000,
- prijatia príkazu z centrálneho systému POLON 4000.
Pri prijatí inicializačného signálu sa aktivuje postup oddymovania podľa naprogramovaného požiarneho scenára príslušného objektu. Tlačidlá ventilačného režimu sú blokované, signály zo senzora dažďa a/alebo vetra sú ignorované. V stave dohliadania je možné realizovať denné vetranie prostredníctvom okien alebo ventilačných klapiek. Moduly centrálnej jednotky UCS 6000 sú vybavené množstvom univerzálnych vstupov a výstupov na pripojenie externých inštalácií ventilácie systému. Na programovanie práce centrálnej jednotky UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurátor). Centrálna jednotka sa pripája k počítaču pomocou USB konektora.

Konštrukcia a základné verzie centrálnej jednotky

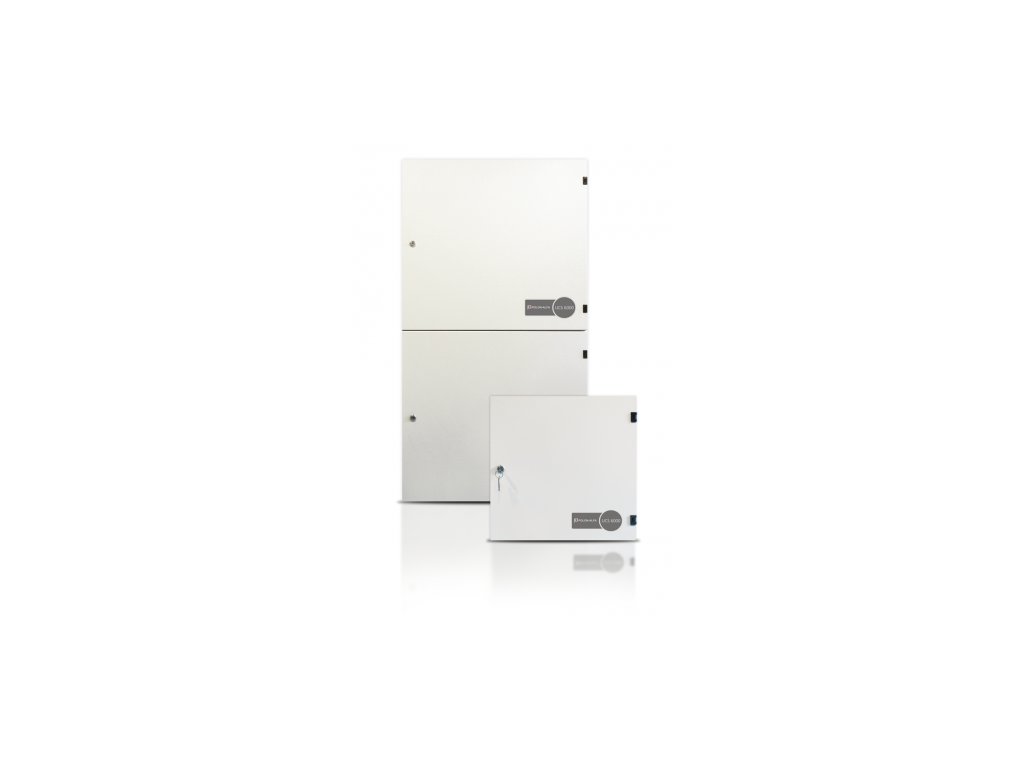

Centrálna jednotka UCS-6000 spoločnosti POLON-ALFA je ponúkaná v dvoch typoch obalov:
- do 16 A,
- od 32 A do 64 A.
Obe obaly sú v podobe ortogonálnych oceľových skriniek, pričom menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia - kvôli váhe - je určená na umiestnenie na stabilný povrch a upevnenie k stene. Vnútri obalov sa nachádzajú všetky potrebné moduly na prácu centra, vrátane napájacích modulov a záložných napájacích batérií.

Základné verzie centrálnej jednotky UCS-6000 spoločnosti POLON-ALFA:
- 4A (obal do 16 A),
- 8A (obal do 16 A),
- 16A (obal do 16 A),
- 32A (obal od 32 A do 64 A).

Okrem uvedených verzií centier je k dispozícii ešte 16 jej verzií (v rôznych konfiguráciách vybavenia) od 4 A do 64 A.
Kompletné vybavenie centra zahŕňa nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného ovládača (obsahuje jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného ovládača (obsahuje jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: skupinovo-linálny modul, verzia 4 A;

• MGL-60 8 A: skupinovo-linálny modul, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresnej komunikácie (systém POLON 4000);

• MPD-60: modul doplnkových relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: napájací modul 150 W (5 A);

• SP-240-27.5PLA: napájací modul 240 W (10 A);

• SP-500-27.5PLA: napájací modul 500 W (20 A);

• akumulátor 7,2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar na objednávku.
