UCS-6000 4A (1 x 4A) / MPW-60 - Univerzálna riadiaca jednotka - POLON-ALFA

Podrobný popis

UCS-6000 4A (1x4A)/MPW-60 Univerzálna riadiaca jednotka, 1 zóna 4A - POLON-ALFA

Univerzálna riadiaca jednotka UCS-6000 firmy POLON-ALFA je určená na aktiváciu protipožiarnych zariadení, slúžiacich na gravitačné a mechanické odvetrávanie (odvetrávacie klapky, uzatváracie klapky) a umožňuje:
- detekciu požiaru (zadymenia);
- automatickú alebo manuálnu aktiváciu protipožiarnych zariadení, inštalovaných v systémoch odvetrávania;
- akustickú a optickú signalizáciu stavov prevádzky zariadení (poplach, porucha);
- automatickú kontrolu fungovania protipožiarnych a výkonných zariadení (pohony, elektromagnety, ventilátory atď.) systému odvetrávania;
- automatickú kontrolu vlastných obvodov a okruhov riadiacej jednotky;
- prenos základných informácií do nadriadených systémov (napr. systému POLON 4000, systému IGNIS 1000 alebo iných) o poplachu, poruche, stave protipožiarnych a výkonných zariadení.

Jednotka môže pracovať individuálne ako jedno- alebo viaczónový univerzálny ovládač odvetrávania alebo v adresovateľných linkách / slučkách dohliadacích jednotiek systému hlásenia požiaru POLON 4000Vybavenie jednotky.

Jednotka UCS-6000 firmy POLON-ALFA môže byť vybavená:
Modul MGS-60 (x1):
- dohliadacou linkou prijímajúcou signál poplachu z externej riadiacej jednotky hlásenia požiaru,
- napájacou linkou pre senzor dažďa a/alebo vetra, linkou prijímajúcou signál zo senzora dažďa a/alebo vetra, relé poplachu PKA dohliadané (kontinuita obvodu),
- relé poruchy PKU
Modul MGL-60 (x8):
- konvenčnou dohliadacou linkou (detektory rad 40),
- konvenčnou linkou manuálnych tlačidiel odvetrávania (tlačidlá rad PO-6X),
- hlavným dohliadaným výstupom univerzálneho použitia na ovládanie a napájanie protipožiarnych zariadení (pohony a pohony odvetrávacích klapiek,
- elektromagnety oddelení protipožiarnej ochrany atď.),
- kontrolnými linkami stavu koncových spínačov protipožiarnych zariadení riadených a napájaných hlavným výstupom,
- linkami prijímajúcimi signály z tlačidiel na ventiláciu (OTVORIŤ, ZATVORIŤ);
Modul MPW-60 (x4):
- 2 programovateľné relé PK1 a PK2 vysokonapäťové (5 A / 230 V),
- 2 dohliadané kontrolné programovateľné linky LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 dohliadané programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 dohliadané kontrolné programovateľné linky LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačnú linku do systému POLON 4000 (adresovateľná dohliadacia linka);
Modul MZU-60 (x4):
- relé poruchy napájania PKUZ (1 A / 24 V),
- dohliadaný výstup na napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou jednotky UCS-6000, okrem detekcie požiarneho ohrozenia, je ovládanie a napájanie protipožiarnych výkonných zariadení v podobe všetkých druhov klapiek a okien protipožiarnej ochrany (vybavených pohonmi alebo elektrickými pohonmi), protipožiarnych oddelení (elektromagnety) atď. Na ovládanie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestneného na module MGL-60. Výstup hlavného relé je univerzálny výstup, môže byť naprogramovaný v troch režimoch práce - s príslušnými časovými parametrami.

Ďalej je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení riadených a napájaných pomocou hlavného výstupu. Vzhľadom na rôznorodosť napájania a ovládania pohonov a elektrických pohonov protipožiarnych zariadení bolo zavedené - okrem režimov práce výstupu - ovládanie pohonov dvojcestných, dvojprúdových alebo trojprúdových. Na detekciu požiaru slúži konvenčná dohliadacia linka s detektormi radu 40. Linka má možnosť programovania variantu poplachu s predbežným zrušením (60 s) na elimináciu náhodného spustenia.

V časti ovládania odvetrávania, spustenie protipožiarnych zariadení je možné v dôsledku:
- spustenia detektora na konvenčnej dohliadacej linke,
- spustenia manuálneho tlačidla odvetrávania PO-6x,
- objavenia sa signálu poplachu z externej riadiacej jednotky hlásenia požiaru, napr. IGNIS 1000,
- prijatia príkazu z jednotky systému POLON 4000.
V prípade prijatia iniciačného signálu, dochádza k spusteniu procedúry odvetrávania podľa naprogramovaného scenára požiaru daného objektu. Sú blokované tlačidlá ventilácie, ignorované sú signály zo senzora dažďa a/alebo vetra. V dohľadovom stave je možné realizovať denné ventiláciu – vetranie pomocou okien alebo ventilačných klapiek. Moduly jednotky UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií systému odvetrávania. Na programovanie práce centrál UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Jednotka sa pripája k počítaču pomocou USB konektora.

Konštrukcia a základné verzie jednotky

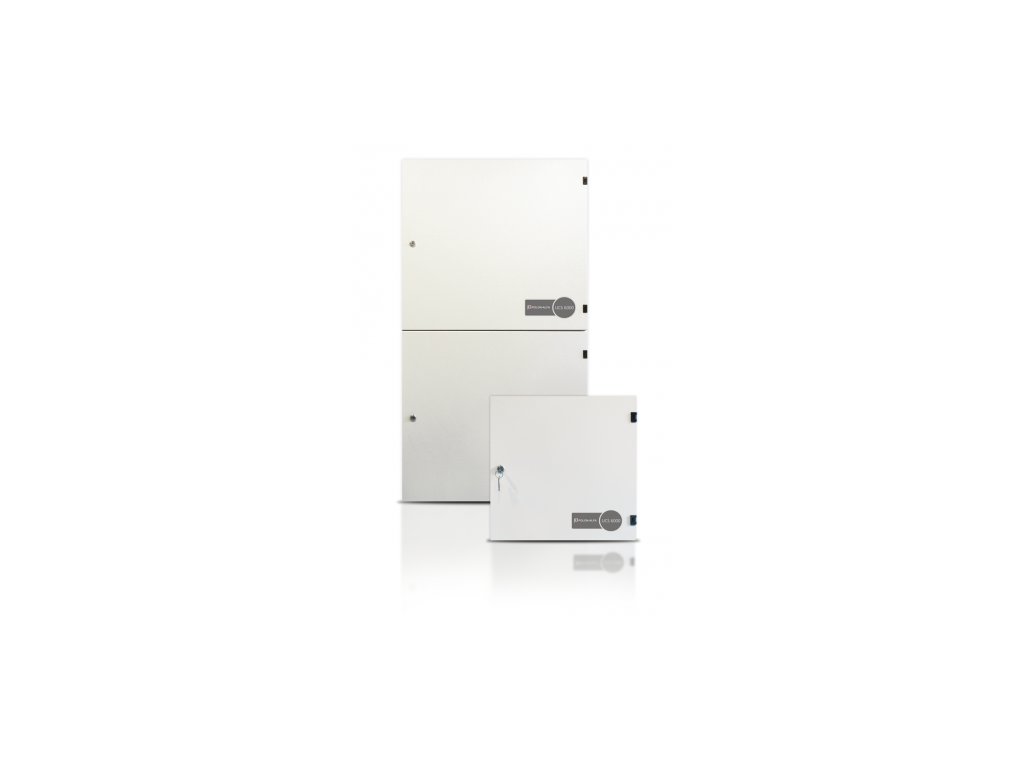

Jednotka UCS-6000 firmy POLON-ALFA je ponúkaná v dvoch druhoch puzdier:
- do 16 A,
- od 32 A do 64 A.
Obe puzdrá sa vyskytujú vo forme obdĺžnikových oceľových skriniek, z ktorých menšia verzia je určená na zavesenie na stenu, zatiaľčo väčšia verzia – z dôvodu váhy – je určená na uloženie na stabilný povrch a pripevnenie k stene. Vo vnútri puzdier sa nachádzajú všetky potrebné moduly na prevádzku jednotky, vrátane modulov napájacích zdrojov a batérií záložného napájania.

Základné verzie jednotiek UCS-6000 firmy POLON-ALFA:
- 4A (puzdro do 16 A),
- 8A (puzdro do 16 A),
- 16A (puzdro do 16 A),
- 32A (puzdro od 32 A do 64 A).

Okrem uvedených verzií centier je k dispozícii ešte 16 jej verzií (v rôznych konfiguráciách vybavenia) od 4 A do 64 A.
Kopatáž jednotky zahŕňa nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: modul skupinovo-lineárny, verzia 4 A;

• MGL-60 8 A: modul skupinovo-lineárny, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul dodatočných relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: modul napájacieho zdroja 150 W (5 A);

• SP-240-27.5PLA: modul napájacieho zdroja 240 W (10 A);

• SP-500-27.5PLA: modul napájacieho zdroja 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar dovážaný na objednávku.
