UCS-6000 48A (6 x 8A) - Univerzálna riadiaca jednotka - POLON-ALFA

Podrobný popis

UCS-6000 48A (6x8A) Univerzálna riadiaca jednotka, 6 zón po 8A - POLON-ALFA

Univerzálna riadiaca jednotka UCS-6000 od firmy POLON-ALFA je určená na spúšťanie protipožiarnych zariadení, slúžiacich na gravitárne a mechanické odvetrávanie (odvetrávacie klapky, uzatvárateľné klapky) a umožňuje:
- detekciu požiaru (zadymenia);
- automatické alebo ručné spúšťanie protipožiarnych zariadení, inštalovaných v odvetrávacích systémoch;
- akustické a optické signalizovanie prevádzkových stavov zariadení (poplach, porucha);
- automatickú kontrolu správnej funkcie protipožiarnych a výkonných zariadení (pohony, elektromagnety, ventilátory atď.) systému odvetrávania;
- automatickú kontrolu vlastných obvodov a okruhov centrálneho zariadenia;
- prenos základných informácií do nadradených systémov (napr. systému POLON 4000, systému IGNIS 1000 alebo iných) o poplachu, poruche, stave protipožiarnych a výkonných zariadení.

Centrálna jednotka môže pracovať individuálne ako jedno- alebo viaczónová univerzálna riadiaca jednotka odvetrávania alebo v adresovateľných linkách / slučkách sledovacích požiarnych centrálních systémov POLON 4000. Vybavenie centrálnej jednotky.

Centrala UCS-6000 od firmy POLON-ALFA môže byť vybavená:
Modul MGS-60 (x1):
- dohliadaná linka prijímajúca signál poplachu z externej centrálne signalizácie požiaru,
- napájacia linka pre dážď a/alebo vietor, linka prijímajúca signál zo senzoru dažďa a/alebo vetra, dohliadaný alarmový relé PKA (kontinuita linky),
- poruchový relé PKU
Modul MGL-60 (x8):
- konvenčná dozorová linka (detektory série 40),
- konvenčná linka ručných tlačidiel odvetrávania (tlačidlá série PO-6X),
- hlavný dohliadaný výstup univerzálneho použitia na riadenie a napájanie protipožiarnych zariadení (pohony a pohonne klapiek proti požiaru,
- elektromagnety protipožiarnych oddelení atď.),
- kontrolné linky stavu koncových spínačov protipožiarnych zariadení riadených a napájaných cez hlavný výstup,
- linky prijímajúce signály z vetracích tlačidiel (OTVOR, ZATVOR);
Modul MPW-60 (x4):
- 2 programovateľné vysokonapäťové relé PK1 a PK2 (5 A / 230 V),
- 2 dohliadané programovateľné kontrolné linky LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 dohliadané programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 dohliadané programovateľné kontrolné linky LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačná linka pre systém POLON 4000 (adresovateľná dozorová linka);
Modul MZU-60 (x4):
- poruchový napájací relé PKUZ (1 A / 24 V),
- dohliadaný výstup na napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou centrálneho zariadenia UCS-6000, okrem detekcie požiarneho ohrozenia, je riadenie a napájanie výkonných protipožiarnych zariadení vo forme akýchkoľvek klapiek a okien proti požiaru (vybavených pohonmi alebo elektrickými ovládačmi), protipožiarnych oddelení (elektromagnety) atď. Na riadenie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestnený na module MGL-60. Výstup hlavného relé je univerzálny, môže byť naprogramovaný v troch režimoch práce - s príslušnými časovými parametrami.

Ďalej môže byť naprogramovaná kontrola kontinuity napájania a kontrola stavu koncových spínačov protipožiarnych zariadení riadených a napájaných pomocou hlavného výstupu. Vzhľadom na rôznorodosť napájania a riadenia pohonov a elektrických ovládačov protipožiarnych zariadení boli - okrem režimov práce výstupu - zavedené riadenia pohonov v dvoch smereh, dvoj- alebo troj-vodičové. Na detekciu požiaru slúži konvenčná dozorová linka s detektormi série 40. Linka má možnosť naprogramovania variantu alarmovania s predbežným zrušením (60 s) na elimináciu náhodných zapnutí.

V časti riadenia odvetrávania je spustenie protipožiarnych zariadení možné nasledovne:
- ak dôjde k aktivácii detektoru na konvenčnej dozorovacej linke,
- ak dôjde k aktivácii ručného tlačidla odvetrávania PO-6x,
- ak sa objaví signál poplachu z externej centrálnej signalizácie požiaru, napr. IGNIS 1000,
- ak dostane príkaz z centrálneho systému POLON 4000.
V prípade prijatia iniciačného signálu sa spustí procedúra odvetrávania podľa naprogramovaného požiarneho scenára daného objektu. Blokujú sa vetracie tlačidlá, ignorujú sa signály zo senzoru dažďa a/alebo vetra. V stave dozorovania je možné realizovať dennú ventiláciu prostredníctvom okien alebo ventilačných klapiek. Moduly centrálnej jednotky UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií odvetrávacieho systému. Na programovanie práce centrálnych jednotiek UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Centrálna jednotka sa pripája k počítaču pomocou USB konektora.

Konštrukcia a základné verzie centrálnej jednotky

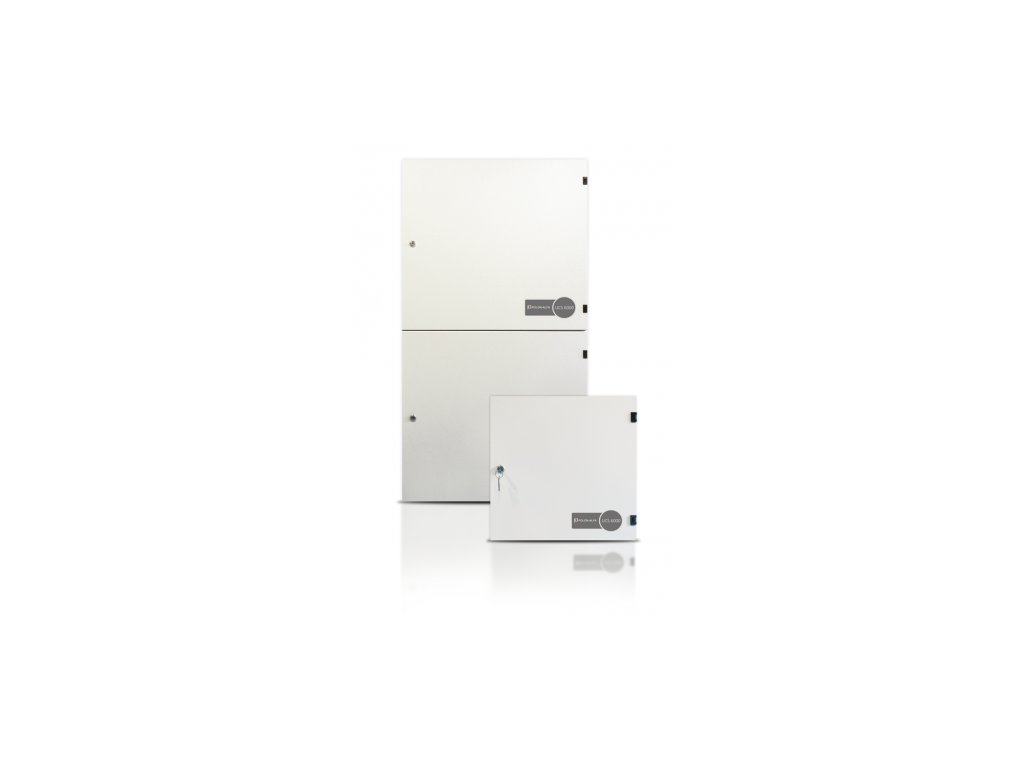

Centrálna jednotka UCS-6000 od firmy POLON-ALFA je ponúkaná v dvoch typoch krytov:
- do 16 A,
- od 32 A do 64 A.
Oba kryty sú vo forme kvádrových oceľových skriniek, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia - vzhľadom na hmotnosť - je určená na postavenie na stabilný podklad a pripevnenie k stene. Vo vnútri krytov sa nachádzajú všetky potrebné moduly centrálnej jednotky, vrátane napájacích modulov a batérií pre rezervné napájanie.

Základné verzie centrálnej jednotky UCS-6000 od firmy POLON-ALFA:
- 4A (kryt do 16 A),
- 8A (kryt do 16 A),
- 16A (kryt do 16 A),
- 32A (kryt od 32 A do 64 A).

Okrem uvedených verzií centrálnej jednotky je k dispozícii ešte 16 jej verzií (v rôznych konfiguráciách vybavenia) od 4 A do 64 A.
Kompletácia centrálnej jednotky zahŕňa nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: skupinovo-lineárny modul, verzia 4 A;

• MGL-60 8 A: skupinovo-lineárny modul, verzia 8 A;

• MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul dodatočných relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: modul napájania 150 W (5 A);

• SP-240-27.5PLA: modul napájania 240 W (10 A);

• SP-500-27.5PLA: modul napájania 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar dovážaný na objednávku.
