UCS-6000 40A (5 x 8A) - Univerzálna riadiaca jednotka - POLON-ALFA

Podrobný popis

UCS-6000 40A (5x8A) Univerzálna riadiaca ústredňa, 5 zón po 8A - POLON-ALFA

Univerzálna riadiaca ústredňa UCS-6000 od firmy POLON-ALFA je určená na spúšťanie protipožiarných zariadení, slúžiacich na gravitačné a mechanické odvetrávanie (klapky odvetrávania, odrezávacie klapky) a umožňuje:
- detekciu požiaru (zadymenie);
- automatické alebo ručné spúšťanie protipožiarných zariadení, inštalovaných v systémoch odvetrávania;
- akustickú a optickú signalizáciu stavov práce zariadení (alarm, poškodenie);
- automatickú kontrolu fungovania protipožiarných a výkonných zariadení (pohony, elektromagnety, ventilátory atď.) v systéme odvetrávania;
- automatickú kontrolu vlastných systémov a obvodov ústredne;
- odovzdávanie základných informácií nadriadeným systémom (napr. systém POLON 4000, systém IGNIS 1000 alebo iné) o alarme, poškodení, stave protipožiarných a výkonných zariadení.

Ústredňa môže pracovať individuálne ako jedno- alebo viaczónový univerzálny riadič odvetrávania alebo v adresovateľných linkách / slučkách dozorujúcich ústrední signalizácie požiaru systému POLON 4000Vybavenie ústredne.

Ústredňa UCS-6000 od firmy POLON-ALFA môže byť vybavená:
Modul MGS-60 (x1):
- dohliadaná linka prijímajúca signál alarmu z externej ústredne signalizácie požiaru,
- napájacia linka snímača dažďa a/alebo vetra, linka prijímajúca signál zo snímača dažďa a/alebo vetra, dohliadaný alarmový relé PKA (kontinuita obvodu),
- relé závady PKU
Modul MGL-60 (x8):
- konvenčná dozorovacia linka (snímače radu 40),
- konvenčná linka ručných tlačidiel odvetrávania (tlačidlá radu PO-6X),
- dohliadané hlavné výstupné rozmery univerzálneho využitia na riadenie a napájanie protipožiarných zariadení (pohony a ovládače protipožiarných klapiek,
- elektromagnety oddeľovacích protipožiarných, atď.),
- kontrolné linky pre stav koncových spínačov protipožiarných zariadení riadených a napájaných hlavným výstupom,
- linky prijímajúce signály z vetracích tlačidiel (OTVORIŤ, ZATVORIŤ);
Modul MPW-60 (x4):
- 2 programovateľné relé PK1 a PK2 s vysokým napätím (5 A / 230 V),
- 2 dohliadané kontrolné programovateľné linky LK1 a LK2 (24 V);
Modul MPD-60 (x1):
- 2 dohliadané programovateľné relé PK1 a PK2 (1 A / 24 V),
- 2 dohliadané kontrolné programovateľné linky LK1 a LK2 (24 V);
Modul MKA-60 (x1):
- komunikačnú linku pre systém POLON 4000 (adresovateľná dozorovacia linka);
Modul MZU-60 (x4):
- relé závady napájania PKUZ (1 A / 24 V),
- dohliadaný výstup pre napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou ústredne UCS-6000, okrem detekcie požiarneho ohrozenia, je riadenie a napájanie výkonných protipožiarných zariadení vo forme akéhokoľvek druhu klapiek a okien protipožiarných (vybavených pohonmi alebo elektrickými ovládačmi), oddelení protipožiarných (elektromagnety) atď. Na riadenie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestneného na module MGL-60. Výstup hlavného relé je univerzálny výstup, môže byť naprogramovaný v troch režimoch práce - s príslušnými časovými parametrami.

Dodatočne je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarných zariadení riadených a napájaných hlavným výstupom. Kvôli rôznorodosti napájania a riadenia pohonov a elektrických ovládačov protipožiarných zariadení bolo zavedené - okrem režimov práce výstupu - riadenie pohonov dvojcestných, dvojvodičových alebo trojvodičových. Pre detekciu požiaru slúži konvenčná dozorovacia linka so snímačmi radu 40. Linka má možnosť naprogramovania variantu alarmovania s predbežným zrušením (60 sekúnd) na elimináciu náhodných reakcií.

V časti riadenia odvetrávania, spustenie protipožiarných zariadení je možné na základe:
- reakcie snímača na konvenčnej dozorovacej linke,
- reakcie ručného tlačidla odvetrávania PO-6x,
- objavenia sa alarmového signálu z externej ústredne signalizácie požiaru, napr. IGNIS 1000,
- prijatia príkazu z ústredne systému POLON 4000.
V prípade prijatia signálu iniciujúceho, nastáva spustenie procedúry odvetrávania podľa naprogramovaného požiarného scenára daného objektu. Tlačidlá vetrania sú blokované, signály zo snímača dažďa a/alebo vetra sú ignorované. V stave dozoru je možné realizovať dennú ventiláciu – vetranie pomocou okien alebo vetracích klapiek. Moduly ústredne UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií systému odvetrávania. Na programovanie práce ústrední UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Ústredňa sa pripája k počítaču pomocou USB konektora.

Konštrukcia a základné verzie ústredne

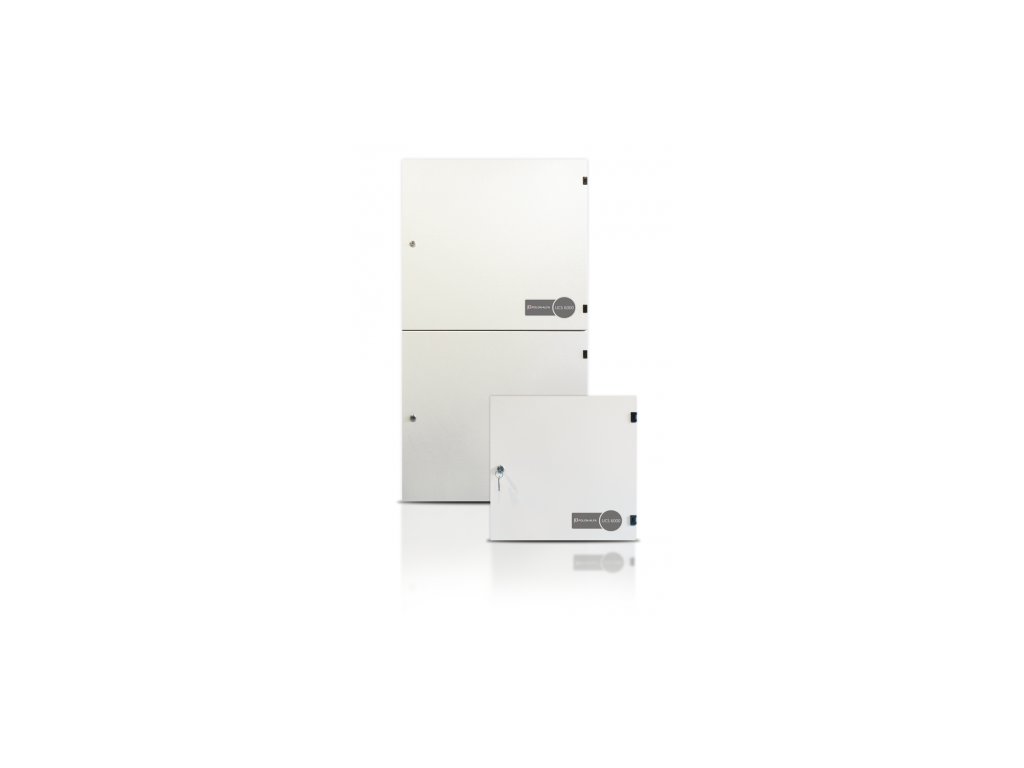

Ústredňa UCS-6000 od firmy POLON-ALFA je ponúkaná v dvoch druhoch skriniek:
- do 16 A,
- od 32 A do 64 A.
Obe skrinky sú v podobe pravouhlých oceľových boxov, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia - kvôli hmotnosti - je určená na umiestnenie na stabilnom podklade a pripevnenie k stene. Vo vnútri skríň sú všetky potrebné moduly na prevádzku ústredne, vrátane zdrojových modulov a akumulátorov rezervného napájania.

Základné verzie ústrední UCS-6000 od firmy POLON-ALFA:
- 4A (skrinka do 16 A),
- 8A (skrinka do 16 A),
- 16A (skrinka do 16 A),
- 32A (skrinka od 32 A do 64 A).

Okrem uvedených verzií ústrední je dostupných ešte 16 jej verzií (v rôznych konfiguráciách vybavenia) od 4 A do 64 A.
Kompletácia ústredne zahŕňa nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzie 4 A);

• MGS-60 8 A: modul hlavného riadiča (obsahujúci jeden modul MGL verzie 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: modul skupinovo-lineárny, verzia 4 A;

• MGL-60 8 A: modul skupinovo-lineárny, verzia 8 A;

• MPW-60: modul vysokonapěťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul dodatočných relé (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: modul napájania 150 W (5 A);

• SP-240-27.5PLA: modul napájania 240 W (10 A);

• SP-500-27.5PLA: modul napájania 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar dovážaný na objednávku.
