UCS-6000 32A (4 x 8A) - Univerzálna riadiaca ústredňa - POLON-ALFA

Podrobný popis

UCS-6000 32A (4x8A) Univerzálna riadiaca jednotka, 4 zóny po 8A - POLON-ALFA

Univerzálna riadiaca jednotka UCS-6000 od firmy POLON-ALFA je určená na aktiváciu protipožiarnych zariadení, ktoré slúžia na gravitačné a mechanické odvetrávanie (odvetrávacie klapky, uzatváracie klapky) a umožňuje:
- detekciu požiaru (zadymenia);
- automatickú alebo ručnú aktiváciu protipožiarnych zariadení, inštalovaných v systémoch oddymovania;
- akustickú a optickú signalizáciu pracovných stavov zariadení (poplach, porucha);
- automatickú kontrolu funkčnosti protipožiarnych a výkonových zariadení (servomotory, elektromagnety, ventilátory atď.) systému oddymovania;
- automatickú kontrolu vlastných obvodov a okruhov riadiacej jednotky;
- prenos základných informácií do nadradených systémov (napr. systém POLON 4000, systém IGNIS 1000 alebo iných) o poplachu, poruche, stave protipožiarnych a výkonových zariadení.

Jednotka môže pracovať samostatne ako jedno- alebo viaczónový univerzálny ovládač oddymovania alebo v adresovateľných riadiacich líniách / slučkách požiarneho signalizačného systému POLON 4000.

#Výbava riadiacej jednotky.
Riadiaca jednotka UCS-6000 od firmy POLON-ALFA môže byť vybavená:
Modulom MGS-60 (x1):

- kontrolovanou líniou prijímajúcou poplachový signál z vonkajšej požiarnej signalizačnej jednotky,
- napájacou líniou pre senzor dažďa a/alebo vetra, líniou prijímajúcou signál zo senzora dažďa a/alebo vetra, kontrolovaný poplachový relé PKA (kontinuita dráhy), - relé poruchy PKU
Modulom MGL-60 (x8):

- konvenčnou riadiacou líniou (detektory radu 40),
- konvenčnou líniou ručných tlačidiel oddymovania (tlačidlá radu PO-6X),
- hlavným kontrolovaným výstupom univerzálneho použitia na ovládanie a napájanie protipožiarnych zariadení (servomotory a pohony protipožiarnych klapiek,
- elektromagnety protipožiarnych oddelení atď.),
- kontrolnými líniami stavu koncových spínačov protipožiarnych zariadení ovládaných a napájaných hlavným výstupom, - líniami prijímajúcimi signály z vetracích tlačidiel (OTVORIŤ, ZATVORIŤ);
Modulom MPW-60 (x4):

- 2 programovateľnými relé PK1 a PK2 vysokonapäťovými (5 A / 230 V), - 2 kontrolovanými programovateľnými líniami LK1 a LK2 (24 V);
Modulom MPD-60 (x1):

- 2 kontrolovanými programovateľnými relé PK1 a PK2 (1 A / 24 V), - 2 kontrolovanými programovateľnými líniami LK1 a LK2 (24 V);
Modulom MKA-60 (x1):
- komunikačnou líniou pre systém POLON 4000 (adresovateľná riadiaca línia);
Modulom MZU-60 (x4):

- relé poruchy napájania PKUZ (1 A / 24 V),
- kontrolovaným výstupom na napájanie externých zariadení (0,5 A / 24 V).
Charakteristika produktu

Hlavnou úlohou centrálnej jednotky UCS-6000, okrem detekcie požiarneho ohrozenia, je ovládanie a napájanie protipožiarnych výkonových zariadení v podobe všetkých druhov klapiek a okien protipožiarnych (vybavených pohonmi alebo elektrickými servomotormi), protipožiarnych oddelení (elektromagnety) atď. Na ovládanie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestneného na module MGL-60. Výstup hlavného relé je univerzálnym výstupom, ktorý môže byť naprogramovaný v troch prevádzkových režimoch - s príslušnými časovými parametrami.

Navyše je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení ovládaných a napájaných pomocou hlavného výstupu. Vzhľadom na rôznorodosť napájania a ovládania servomotorov a elektrických pohonov protipožiarnych zariadení bola zavedená - okrem prevádzkových režimov výstupu - ovládanie obojsmerných servomotorov, dvojžilové alebo trojžilové. Na detekciu požiaru slúži konvenčná riadiaca línia s detektormi radu 40. Línia má možnosť naprogramovania variantu upozornenia s predbežným zrušením (60 s) na elimináciu náhodných akcií.

V časti ovládania oddymovania je aktivácia protipožiarnych zariadení možná v dôsledku:
- aktivácie detektora na konvenčnej riadiacej línii,
- stlačenia ručného tlačidla oddymovania PO-6x,
- prítomnosti poplachového signálu z vonkajšej požiarnej signalizačnej jednotky, napr. IGNIS 1000,
- prijatia príkazu z centrálnej jednotky systému POLON 4000.
V prípade prijatia iniciačného signálu nasleduje aktivácia oddymovacej procedúry podľa naprogramovaného požiarneho scenára daného objektu. Ovládacie tlačidlá vetrania sú zablokované, signály zo senzora dažďa a/alebo vetra sú ignorované. V stave dohliadania je možné realizovať denné vetranie – ventiláciu pomocou okien alebo vetracích klapiek. Moduly centrálnej jednotky UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií systému oddymovania. Na programovanie prevádzky centrálnych jednotiek UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurátor). Centrálna jednotka sa pripája k počítaču pomocou USB konektora.
Konstrukcia a základné verzie centrálnej jednotky

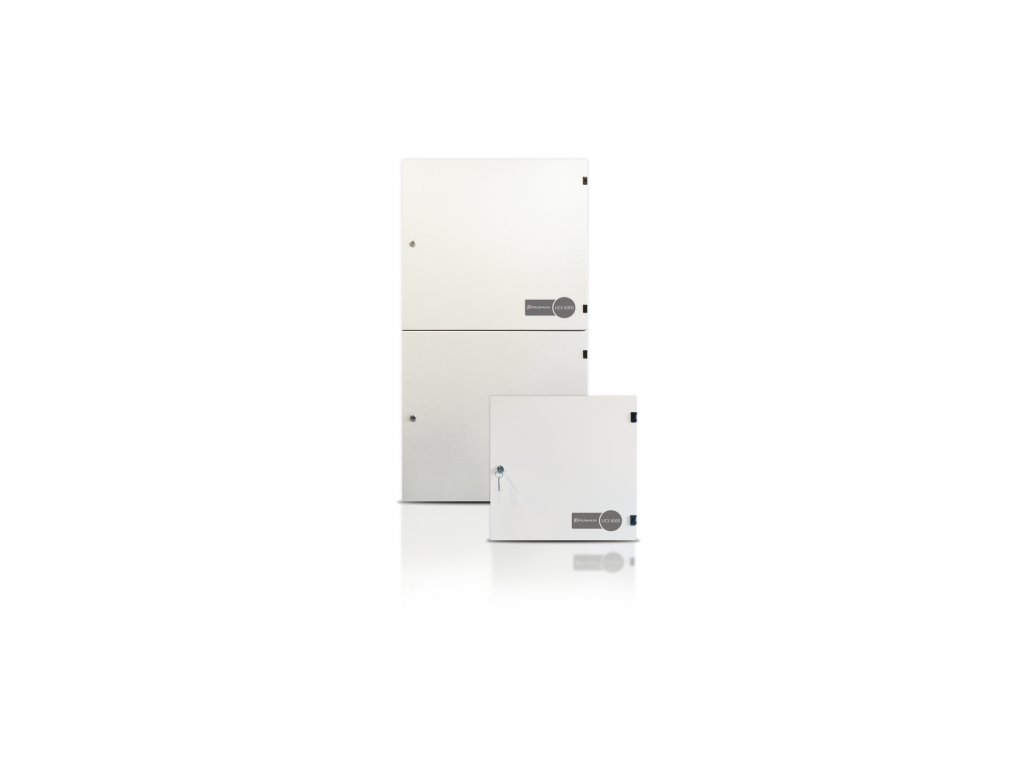

Centrálna jednotka UCS-6000 od firmy POLON-ALFA je ponúkaná v dvoch typoch skríň:
- do 16 A,
- od 32 A do 64 A.
Obe skrine sú vo forme obdĺžnikových oceľových boxov, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia – kvôli hmotnosti – je určená na umiestnenie na stabilnom podklade a upevnenie ku stene. Vo vnútri skriní sa nachádzajú všetky nevyhnutné modulové súčiastky pre prevádzku centrálnej jednotky vrátane modulu napájačov a akumulátorov na záložné napájanie. Základné verzie centrálnej jednotky UCS-6000 od POLON-ALFA:


- 4A (skrinka do 16 A),
- 8A (skrinka do 16 A),
- 16A (skrinka do 16 A),
- 32A (skrinka od 32 A do 64 A).
Okrem uvedených verzií je dostupných ešte 16 ďalších verzií (v rôznych konfiguráciách vybavenia) od 4 A do 64 A.

•
  MGS-60 4 A: modul hlavného ovládača (obsahujúci jeden modul MGL verzia 4 A);
•
  MGS-60 8 A: modul hlavného ovládača (obsahujúci jeden modul MGL verzia 8 A);
•
  MZU-60: modul univerzálneho napájania (16 A / 24 V);
•
  MGL-60 4 A: modul skupinovo-líniový, verzia 4 A;
•
  MGL-60 8 A: modul skupinovo-líniový, verzia 8 A;
•
  MPW-60: modul vysokonapäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);
•
  MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);
•
  MPD-60: modul doplnkových relé (2 x PK 1 A /24 V, 2 x LK 24 V);
•
  SP-150-27.5PLA: modul napájača 150 W (5 A);
•
  SP-240-27.5PLA: modul napájača 240 W (10 A);
•
  SP-500-27.5PLA: modul napájača 500 W (20 A);
•
  akové akumulátory 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.
