UCS-6000 16A (2 x 8A) - Univerzálna riadiaca jednotka - POLON-ALFA

Podrobný popis

UCS-6000 16A (2x8A) Univerzálna riadiaca ústredňa, 2 zóny po 8A - POLON-ALFA

Univerzálna riadiaca ústredňa UCS-6000 od firmy POLON-ALFA je určená na spúšťanie protipožiarnych zariadení, slúžiacich na gravitačné a mechanické odvetrávanie (dymové a uzatváracie klapky) a umožňuje:
- detekciu požiaru (zadymenia);
- automatické alebo manuálne spúšťanie protipožiarnych zariadení, inštalovaných v systémoch odvetrávania;
- akustickú a optickú signalizáciu stavov práce zariadení (poplach, porucha);
- automatickú kontrolu zapnutia protipožiarnych a výkonných zariadení (pohony, elektromagnety, ventilátory atď.) systému odvetrávania;
- automatickú kontrolu vlastných obvodov a okruhov ústredne;
- poskytovanie základných informácií nadradeným systémom (napr. systém POLON 4000, systém IGNIS 1000 alebo iné) o poplachu, poruche, stave protipožiarnych a výkonných zariadení.

Ústredňa môže pracovať individuálne ako jedno- alebo viaczónový univerzálny riadič odvetrávania alebo v adresovateľných líniách/dozorovacích okruhoch ústrední požiarnej signalizácie systému POLON 4000. Vybavenie ústredne.

Ústredňa UCS-6000 od firmy POLON-ALFA môže byť vybavená:
Modulom MGS-60 (x1):
- kontrolovanou líniou prijímajúcou alarmový signál z externej ústredne požiarnej signalizácie,
- napájacou líniou senzorov dažďa a/alebo vetra, líniou prijímajúcou signál zo senzora dažďa a/alebo vetra, kontrolovaným alarmovým relé PKA (stabilita okruhu),
- poruchovým relé PKU
Modulom MGL-60 (x8):
- konvenčnou dozorovacou líniou (detektory radu 40),
- konvenčnou líniou ručných tlačidiel na odvetrávanie (tlačidlá radu PO-6X),
- hlavným univerzálnym kontrolovaným výstupom na riadenie a napájanie protipožiarnych zariadení (pohony a ovládače dymových a požiarno-plynotesných klapiek,
- elektromagnety protipožiarnych uzáverov atď.),
- kontrolnými líniami stavu koncových spínačov protipožiarnych zariadení riadených a napájaných cez hlavný výstup,
- líniami prijímajúcimi signály z tlačidiel na vetranie (OTVORIŤ, ZATVORIŤ);
Modulom MPW-60 (x4):
- 2 programovateľnými relé PK1 a PK2 vysoko napäťové (5 A / 230 V),
- 2 kontrolovanými programovateľnými kontrolnými líniami LK1 a LK2 (24 V);
Modulom MPD-60 (x1):
- 2 kontrolovanými programovateľnými relé PK1 a PK2 (1 A / 24 V),
- 2 kontrolovanými programovateľnými kontrolnými líniami LK1 a LK2 (24 V);
Modulom MKA-60 (x1):
- komunikačnou líniou do systému POLON 4000 (adresovateľná dozorovacia línia);
Modulom MZU-60 (x4):
- poruchovým relé napájania PKUZ (1 A / 24 V),
- kontrolovaným výstupom na napájanie externých zariadení (0,5 A / 24 V).

Charakteristika produktu
Hlavnou úlohou ústredne UCS-6000, okrem zisťovania požiarneho nebezpečenstva, je riadenie a napájanie výkonných protipožiarnych zariadení vo forme rôznych požiarno-plynotesných klapiek a okien (vybavených pohonmi alebo elektrickými pohonmi), protipožiarnych uzáverov (elektromagnety) atď. Na riadenie a napájanie týchto zariadení je určený dedikovaný výstup hlavného relé umiestneného na module MGL-60. Tento univerzálny výstup môže byť naprogramovaný v troch režimoch práce s príslušnými časovými parametrami.

Ďalej je možné naprogramovať kontrolu kontinuity napájania a kontrolu stavu koncových spínačov protipožiarnych zariadení riadených a napájaných cez hlavný výstup. Vzhľadom na rôznorodosť napájania a riadenia pohonov a elektrických ovládačov protipožiarnych zariadení bolo okrem prevádzkových režimov výstupu zavedené riadenie dvojcestných pohonov, dvojvodičové alebo trojvodičové. Na detekciu požiaru slúži konvenčná dozorovacia línia s detektormi radu 40. Línia umožňuje naprogramovať variant signalizácie s predbežným resetom (60 s) na elimináciu náhodného zapnutia.

V časti riadenia odvetrávania je spustenie protipožiarnych zariadení možné v dôsledku:
- detekcie detektorom na konvenčnej dozorovacej línii,
- stlačenia ručného tlačidla pre odvetranie PO-6x,
- prijatia alarmového signálu z externej ústredne požiarnej signalizácie, napr. IGNIS 1000,
- prijatia príkazu z ústredne systému POLON 4000.
Pri prijatí iniciačného signálu sa spúšťa procedúra odvetrávania podľa naprogramovaného požiarneho scenára daného objektu. Tlačidlá prevetrávania sú blokované, signály zo senzora dažďa a/alebo vetra sú ignorované. V činnosti dozorovania je možné realizovať denné prevetrávanie - ventiláciu pomocou okien alebo ventilačných klapiek. Moduly ústredne UCS 6000 sú vybavené radom univerzálnych vstupov a výstupov na pripojenie externých inštalácií systému odvetrávania. Na programovanie ústrední UCS 6000 sa používa aplikácia na konfiguráciu UCS (UCSKonfigurator). Ústredňa sa pripojí k počítaču pomocou USB konektora.

Konštrukcia a základné verzie ústredne

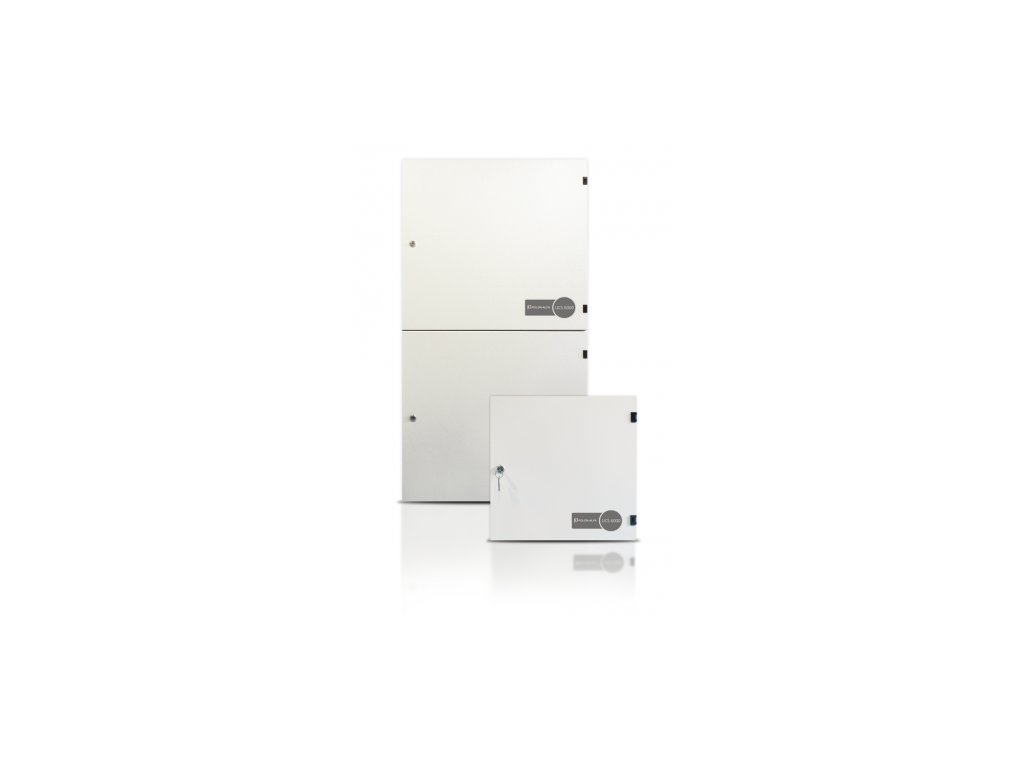

Ústredňa UCS-6000 od firmy POLON-ALFA sa ponúka v dvoch druhoch puzdra:
- do 16 A,
- od 32 A do 64 A.
Obidve puzdrá sa vyskytujú v podobe obdĺžnikových oceľových skriniek, z ktorých menšia verzia je určená na montáž na stenu, zatiaľ čo väčšia verzia - kvôli hmotnosti - je určená na umiestnenie na stabilnom podklade a upevnenie k stene. Vo vnútri puzdier sa nachádzajú všetky potrebné moduly pre prácu ústredne, vrátane moduloch napájacích zdrojov a batérií rezervného napájania.

Základné verzie ústrední UCS-6000 od firmy POLON-ALFA:
- 4A (puzdro do 16 A),
- 8A (puzdro do 16 A),
- 16A (puzdro do 16 A),
- 32A (puzdro od 32 A do 64 A).

Okrem uvedených verzií ústrední je k dispozícii ešte 16 ďalších verzií (v rôznych konfiguráciách vybavenia) od 4 A do 64 A.
Kompletácia ústredne zahŕňa nasledujúce funkčné moduly:

• MGS-60 4 A: modul hlavného ovládača (obsahujúci jeden modul MGL verzia 4 A);

• MGS-60 8 A: modul hlavného ovládača (obsahujúci jeden modul MGL verzia 8 A);

• MZU-60: modul univerzálneho napájania (16 A / 24 V);

• MGL-60 4 A: modul skupinovo-liniový, verzia 4 A;

• MGL-60 8 A: modul skupinovo-liniový, verzia 8 A;

• MPW-60: modul vysoko napäťových relé (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: modul adresovateľnej komunikácie (systém POLON 4000);

• MPD-60: modul prídavných relé (2 x PK 1 A / 24 V, 2 x LK 24 V);

• SP-150-27.5PLA: modul napájacieho zdroja 150 W (5 A);

• SP-240-27.5PLA: modul napájacieho zdroja 240 W (10 A);

• SP-500-27.5PLA: modul napájacieho zdroja 500 W (20 A);

• akumulátor 7.2 – 9 Ah: 2 ks na každý modul univerzálneho napájania.


Tovar je dovážaný na objednávku.
