U2HSL Rádiová linka 2 kanálová, superheterodyna - ELMES

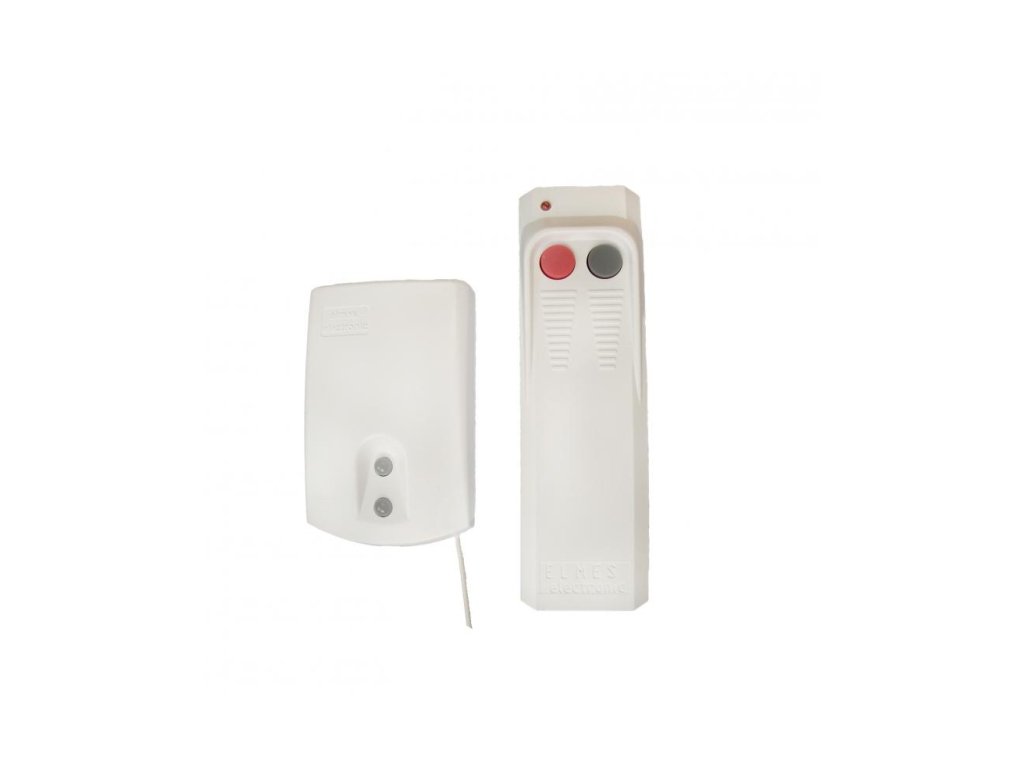

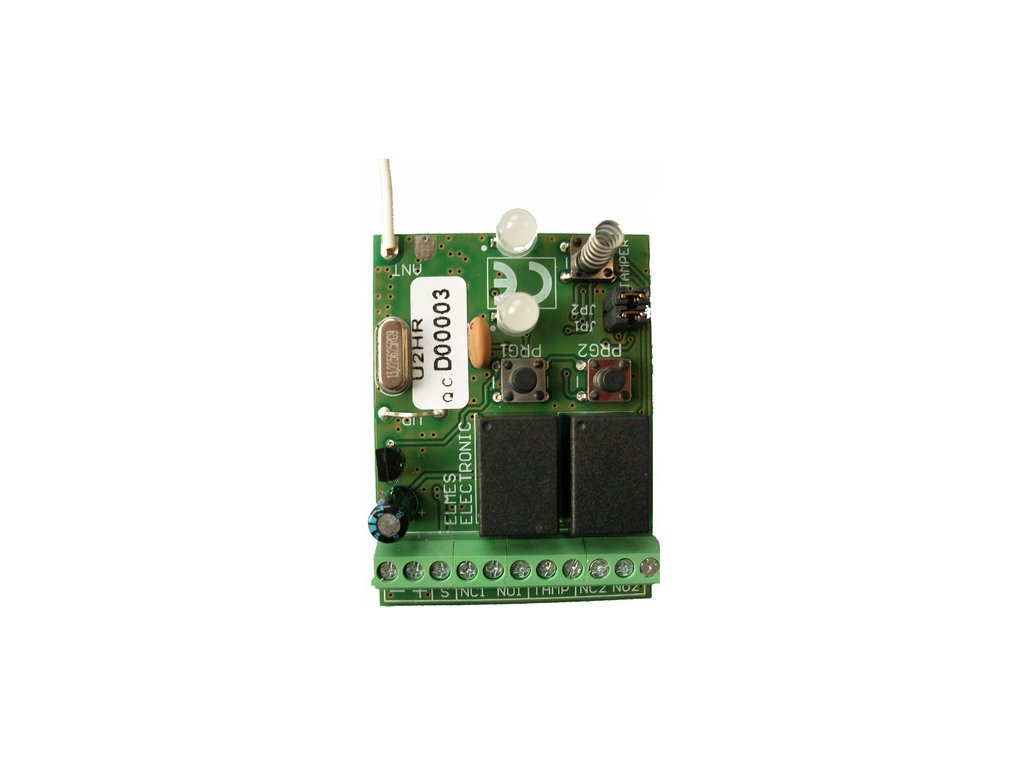

Sada U2 HSL sa skladá z diaľkového ovládača DW200HT a prijímača U2HR.

Špecifikácia:
- dva galvanicky oddelené reléové výstupy typu NO alebo NC (na výber)
- signalizačný výstup S (typu OC s zaťažiteľnosťou 1 A, 60 V)
- optická signalizácia stavu relé - dvojfarebné LED svetlá
- podpora až 104 diaľkových ovládačovna diaľkové ovládanie
- rádio - superheterodyna
- prenos meniacich sa kódov KEELOQ
- funkcia sabotáže - signalizácia otvorenia krytu prijímača (NC)
- napájanie 11 - 17 VDC 20 mA (+ 20 mA na každý pripojený relé)
- vonkajšie rozmery prijímača (v/š/dl) 24/46/73 mm
- dosah na otvorenom teréne 200 m

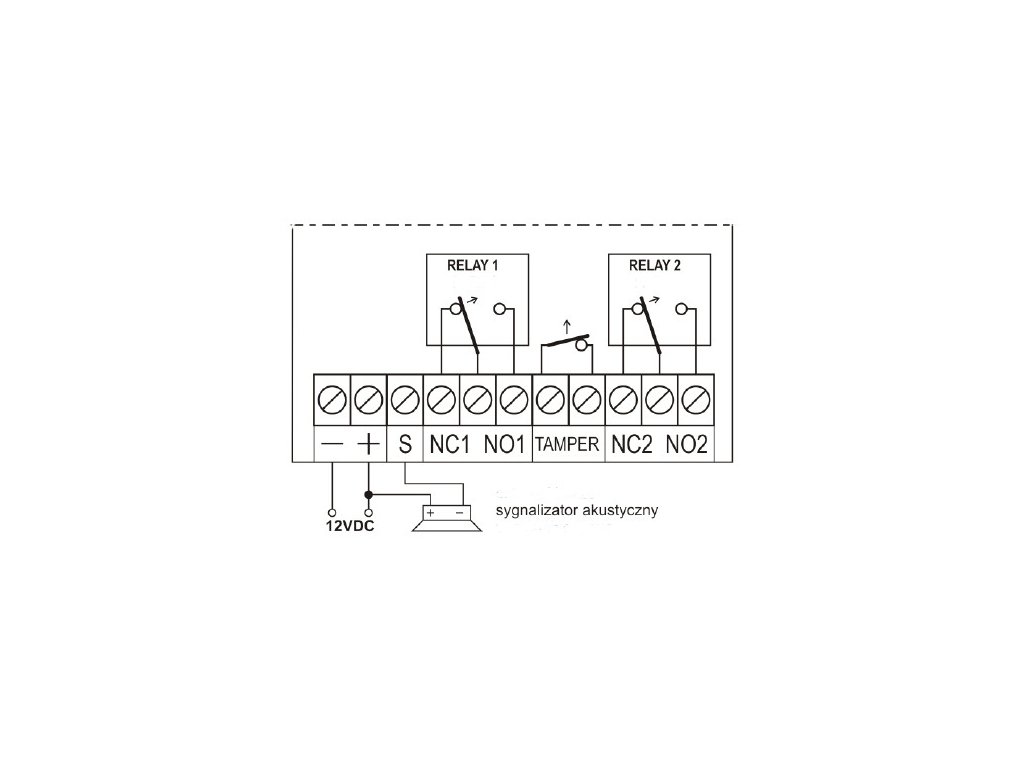

Reléové výstupy prijímača typu NO alebo NC (výber podľa pripojenia na svorku NO alebo NC a spoločného) ponúkajú niekoľko pracovných režimov (podrobný popis v návode), medzi inými:
- monostabilný - impulz z vysielača zapne relé, vypnutie nastane po naprogramovanom čase alebo po opätovnom stlačení tlačidla.
- bistabilný - cyklické stláčanie tlačidla na diaľkovom ovládači spôsobí cyklické zapínanie a vypínanie relé

Výstupné ovládanie S (tranzistorové, typu OC s zaťažiteľnosťou 1 A, 60 V) umožňuje ovládať signalizátor zmeny stavu výstupných relé (optický alebo zvukový).

Stav relé výstupných sú vyjadrené LED svetlami na kryte (horné informuje o stave výstupu 1 a dolné o stave výstupu 2, zelená farba znamená relé zapnuté a červená - vypnuté).

Maximálny počet diaľkových ovládačov priradených k prijímaču je 104, ale v niektorých pracovných režimoch je tento počet obmedzený na 20 - podrobnosti v priloženej príručke.

Rádiová linka ponúka veľký dosah, ktorý na otvorenom teréne dosahuje 200 metrov. To je výsledok použitia rádiového modulu typu superheterodyna, ktorý sa vyznačuje vysokou citlivosťou a selektivitou.

Každé stlačenie tlačidla diaľkového ovládača generuje a odošle nový kód. Prijímač reaguje iba na nové kódy, preto je systém odolný voči použitiu skenovaného (zachyteného) kódu.

Použité v rádiovej linke U 2 HSL sabotážne výstupy umožňuje integrovať rádiovú linku so zabezpečovacím systémom objektu.
