TX-114TR - Externý bezdrôtový pasívny infračervený senzor - TAKEX

Podrobný popis

Charakteristika

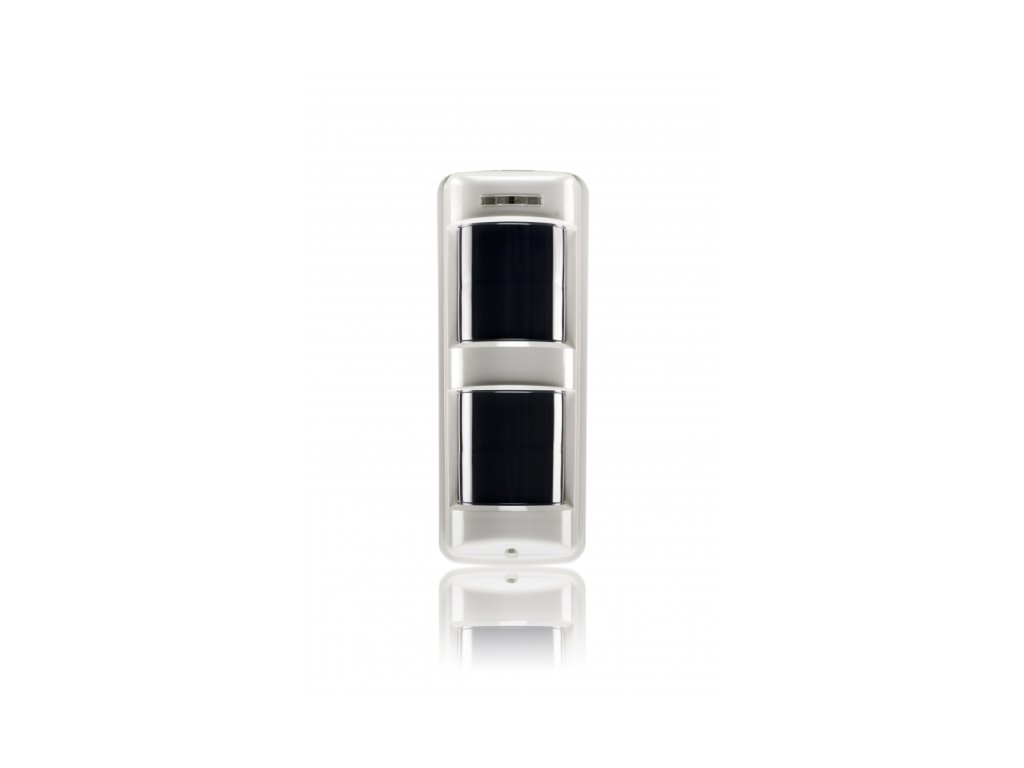

TX-114TR - Vonkajší bezdrôtový pasívny infračervený senzor - TAKEX

Technické údaje:

• Model: Infračervený senzor

• Spôsob detekcie: Pasívny infračervený detektor

• Zorné pole: 90°

• Dosah: 12m

• Alarmový výstup: N/O / N/C 10V DC 10mA

• Napájanie: 3-9 DC - lítiové alebo alkalické batérie

• Prúdová spotreba: 25mA

• Prevádzková teplota: -20°C do +50°C

• Použitie: Vonkajšie, vnútorné
• Hmotnosť 560g

Vlastnosti:

• Možnosť použitia akéhokoľvek vysielača a prijímača bezdrôtového

• Nízka spotreba prúdu

• CMOS výstupy: alarmové a sabotážne (v momente aktivácie podanie napätia 2VDC po dobu 1,2s)

• Režim úspory batérie

• Detekčné pole: 12m, uhol detekcie 90°

• Dvojitý detekčný okruh

• Dva PIR prvky

• Žiadna reakcia na zvieratá

• Fresnelova optika

• Nastaviteľný dosah detekcie od 3 do 12m

• Nastaviteľný uhol detekcie od 0° do 180°

• Regulácia citlivosti v rozsahu od 30% do 170%

• Počítadlo impulzov

• Výška inštalácie: od 0,8 do 1,2m

• Zväčšená skrinka, viac miesta na vysielač

• Trojitý tamper

Popis

TX-114TR je vonkajší pasívny infračervený senzor zameraný na fungovanie ako bezdrôtový senzor v spolupráci s akýmkoľvek typom vysielača zabudovaným doňho. Malá spotreba prúdu (cca 25µA) spôsobuje, že elektrický obvod senzora len minimálne ovplyvňuje spotrebu batérie vysielača.

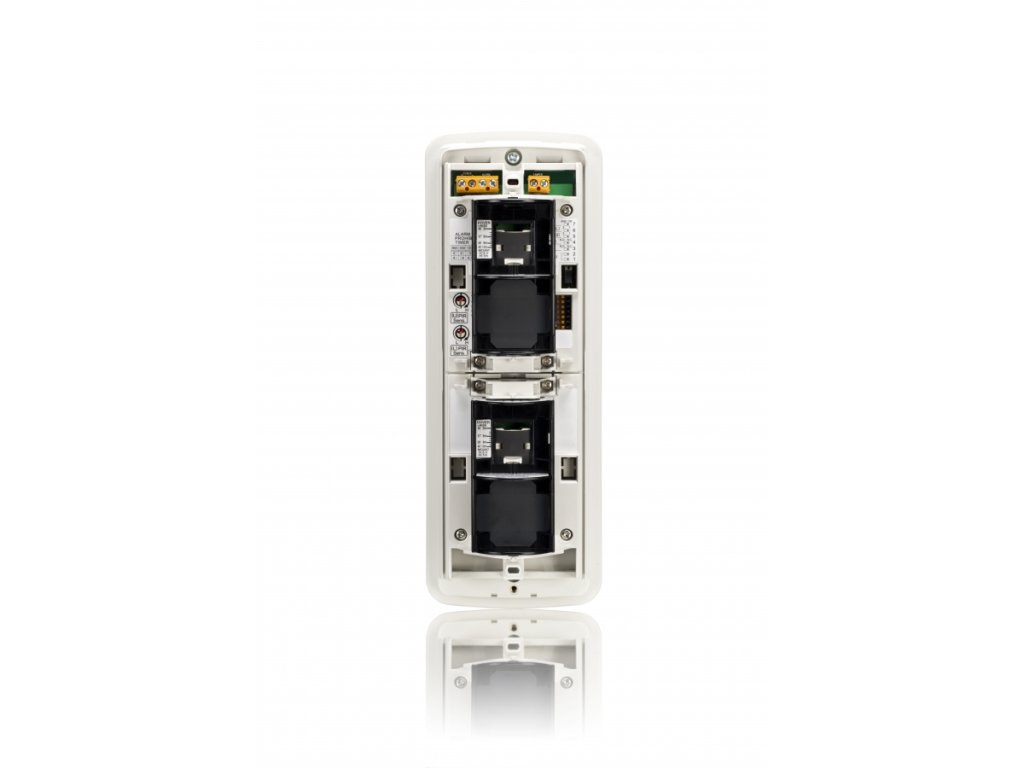

Pred montážou vysielača do skrinky senzora je potrebné sa uistiť, že riadiace vstupy vysielača správne reagujú na činnosť výstupov senzora - niektoré vysielače nemusia s nimi spolupracovať správne. Senzor TX-114TR je vybavený dvomi PIR detektormi – každý z nich generuje detekčnú zónu v podobe záclony, pričom jedna z nich je horizontálna a druhá má možnosť naklonenia. TX-114TR obsahuje zväčšenú skrinku, viac miesta na vysielač a zdroj napájania a trojitý tamper v porovnaní s TX-114SR

Naklonenie nastaviteľnej detekčnej zóny spôsobuje zmenu jej tvaru z horizontálnej záclony na tvar kužeľa, čo následne obmedzuje jej dosah – v určitej vzdialenosti od senzora povrch kužeľa dosahuje k zemi. Podmienkou alarmu je súčasné narušenie oboch detekčných zón (logika AND) – táto metóda vylučuje falošné alarmy spôsobené zvieratami a objektami pohybujúcimi sa mimo teoretického dosahu senzora (12m).

Senzor TX114 je vyrábaný v troch verziách:
TX-114SR – základná verzia, 2 x PIR, zorné pole 90°
TX-114TR – zväčšená skrinka, viac miesta na vysielač a zdroj napájania, trojitý tamper
TX-114FR – dvojitá verzia (4 x PIR), zorné pole 180°, zväčšená skrinka, trojitý tamper

Rozmery

245 x 120 x 91 mm
