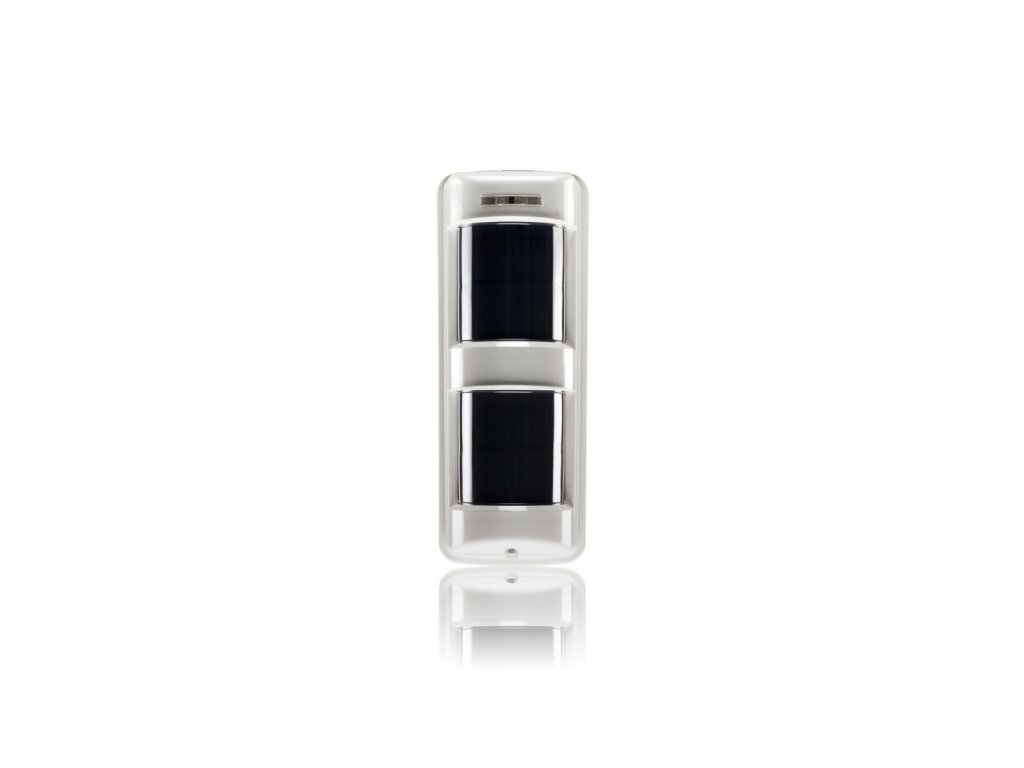

TX-114SR - Vonkajší bezdrôtový pasívny infračervený senzor - TAKEX

Podrobný popis

Charakteristika

TX-114SR - Vonkajší bezdrôtový pasívny infračervený senzor - TAKEX

Technické údaje:

• Model: Infračervený senzor

• Spôsob detekcie: Pasívny infračervený detektor

• Zorné pole: 90°

• Dosah: 12m

• Alarmový výstup: N/O / N/C 10V DC 10mA

• Napájanie: 3-9 DC - lítiové alebo alkalické batérie

• Odber prúdu: 25mA

• Pracovná teplota: -20°C do +50°C

• Použitie: Vonkajšie, vnútorné
• Hmotnosť 400g

Vlastnosti:

• Možnosť použitia akéhokoľvek vysielača a prijímača bezdrôtového

• Nízky odber prúdu

• CMOS výstupy: alarmové a sabotážne (pri aktivácii napätie 2VDC po dobu 1,2s)

• Režim úspory batérie

• Pole detekcie: 12m, uhol detekcie 90°

• Dvojitá dráha detekcie

• Dva PIR prvky

• Žiadna reakcia na zvieratá

• Fresnelová optika

• Nastaviteľný dosah detekcie od 3 do 12m

• Nastaviteľný uhol detekcie od 0° do 180°

• Nastavenie citlivosti v rozsahu od 30% do 170%

• Počítadlo impulzov

• Výška inštalácie: od 0,8 do 1,2m

Opis

TX-114SR je vonkajší pasívny infračervený senzor určený na fungovanie ako bezdrôtový senzor v spolupráci so vstavaným akýmkoľvek typom vysielača. Nízka spotreba prúdu (cca 25µA) spôsobuje, že elektrický obvod senzora v nízkej miere ovplyvňuje spotrebu batérie vysielača.

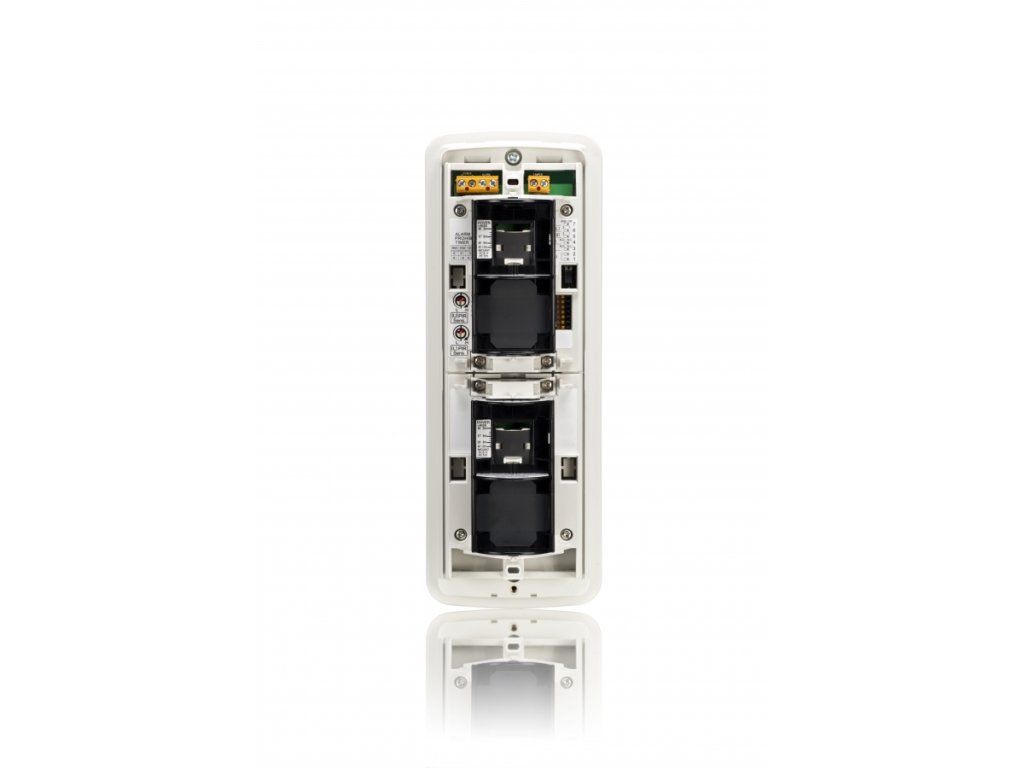

Pred montážou vysielača do krytu senzora je potrebné uistiť sa, že riadiace vstupy vysielača správne reagujú na činnosť výstupov senzora - niektoré vysielače s nimi nemusia správne spolupracovať. Senzor TX-114SR je vybavený dvoma PIR detektormi – každý z nich generuje detekčnú zónu vo forme opony, pričom jedna je horizontálna a druhá má možnosť naklonenia.

Naklonenie nastaviteľnej detekčnej zóny spôsobí zmenu jej tvaru z horizontálnej opony na kužeľové, čo následne obmedzuje jej dosah – v určitej vzdialenosti od senzora dosiahne povrch kužeľa zem. Podmienkou pre vznik alarmu je súčasné narušenie oboch detekčných zón (logika AND) – táto metóda vylučuje falošné alarmy spôsobené zvieratami a objektmi pohybujúcimi sa mimo teoretického dosahu senzora (12m).

Senzor TX114 je vyrábaný v troch verziách:
TX-114SR – základná verzia, 2 x PIR, zorné pole 90°
TX-114TR – rozšírený kryt, viac miesta na vysielač a zdroj napájania, trojitý tamper
TX-114FR – dvojitá verzia (4 x PIR), zorné pole 180°, rozšírený kryt, trojitý tamper

Rozmery

234 x 91 x 80 mm
