TX-114FR - Vonkajší bezdrôtový pasívny infračervený senzor s uhlom výhľadu 180° - TAKEX

Podrobný popis

Charakteristika

TX-114FR - Vonkajší bezdrôtový pasívny infračervený senzor s uhlom záberu 180° - TAKEX

Technické dáta:

• Model: Infračervený senzor

• Metóda detekcie: Pasívny infračervený detektor

• Uhol záberu: 2x90°

• Dosah: 12m

• Alarmový výstup: N/O / N/C 10V DC 10mA

• Napájanie: 3-9 DC - lítiové alebo alkalické batérie

• Spotreba prúdu: 35mA

• Pracovná teplota: -20°C do +50°C

• Použitie: Vonkajšie, vnútorné
• Hmotnosť 560g

Vlastnosti:

• Možnosť použitia ľubovoľného bezdrôtového vysielača a prijímača

• Nízka spotreba prúdu

• Výstupy CMOS: alarmové a sabotážne (pri aktivácii privedenie napätia 2VDC na obdobie 1,2s)

• Režim šetrenia batérie

• Detekčná zóna: 12m, detekčný uhol 2x90°

• Dvojitá detekčná trasa

• 4x PIR

• Bez reakcie na zvieratá

• Fresnelova optika

• Nastaviteľný dosah detekcie od 3 do 12m

• Nastaviteľný detekčný uhol od 0° do 180°

• Regulácia citlivosti v rozsahu od 30% do 170%

• Impulzný počet

• Výška inštalácie: od 0,8 do 1,2m

• Rozšírené púzdro, viac miesta pre vysielač

• Trojitý tamper

Popis

TX-114FR je vonkajší pasívny infračervený senzor určený pre použitie ako bezdrôtový senzor v spolupráci s akýmkoľvek typom vysielača zabudovaného do neho. Nízky príkon (cca 35µA) spôsobuje, že elektrický systém senzora má minimálny vplyv na spotrebu batérie vysielača.

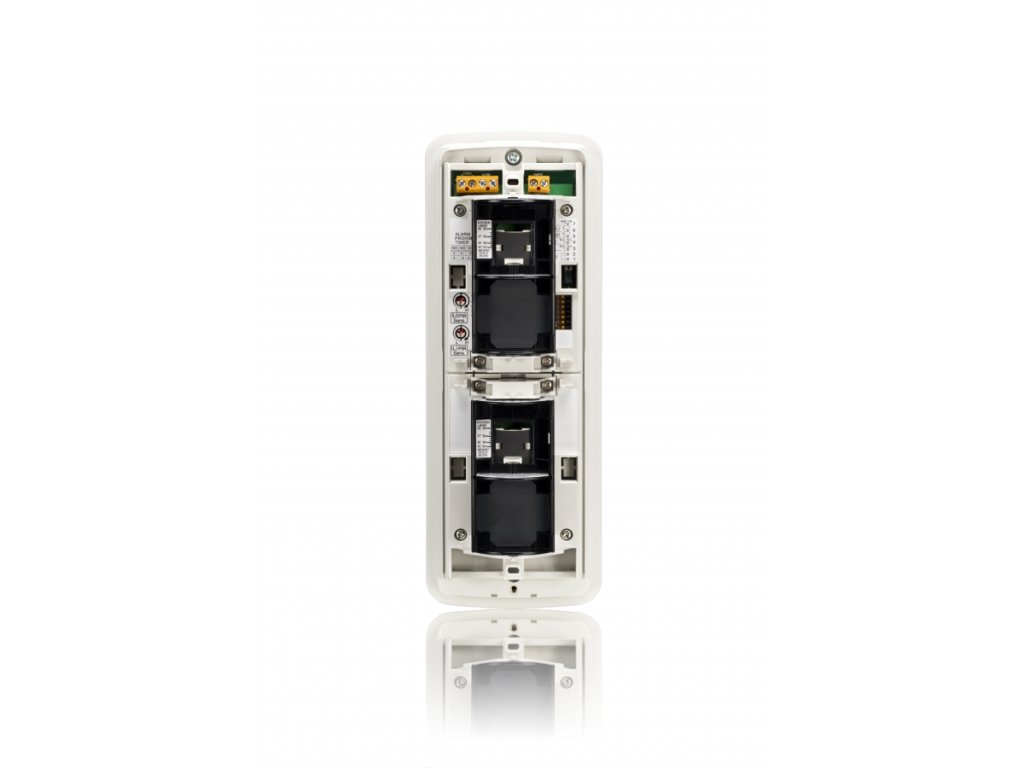

Pred montážou vysielača do púzdra senzora sa uistite, že ovládacie vstupy vysielača reagujú správne na prácu výstupov senzora - niektoré vysielače nemusia s nimi správne spolupracovať. Senzor TX-114FR je vybavený štyrmi PIR detektormi – každý z nich vytvára detekčnú zónu vo forme záclony, pričom jedna z nich je horizontálna a druhá má možnosť náklonu, týchto detekčných zón je 2x viac než v TX-114TR čo má za následok 2x väčší uhol záberu 180°. TX-114FR má rozšírené púzdro a trojitý tamper.

Náklon nastaviteľnej detekčnej zóny má za následok zmenu jej tvaru z horizontálnej záclony na kužeľ, čo následne ovplyvňuje obmedzenie jej dosahu – v určitej vzdialenosti od senzora povrch kužeľa dosiahne zem. Podmienkou pre výskyt alarmu je súčasné narušenie oboch detekčných zón (logika AND) – takáto metóda vylučuje falošné alarmy vyvolané zvieratami a objektmi pohybujúcimi sa mimo teoretický dosah senzora (12m).

Senzor TX114 sa vyrába v troch verziách:

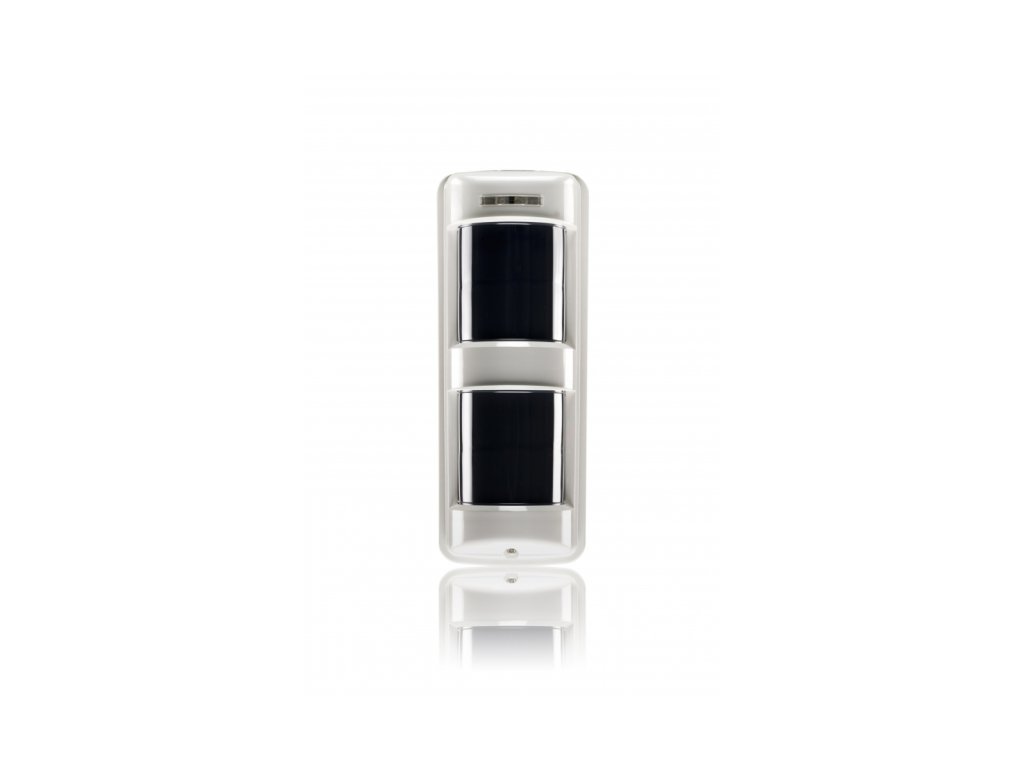

TX-114SR – základná verzia, 2 x PIR, uhol záberu 90°
TX-114TR – rozšírené púzdro, viac miesta pre vysielač a zdroj napájania, trojitý tamper
TX-114FR – dvojitá verzia (4 x PIR), uhol záberu 180°, rozšírené púzdro, trojitý tamper

Rozmery

245 x 120 x 91 mm
