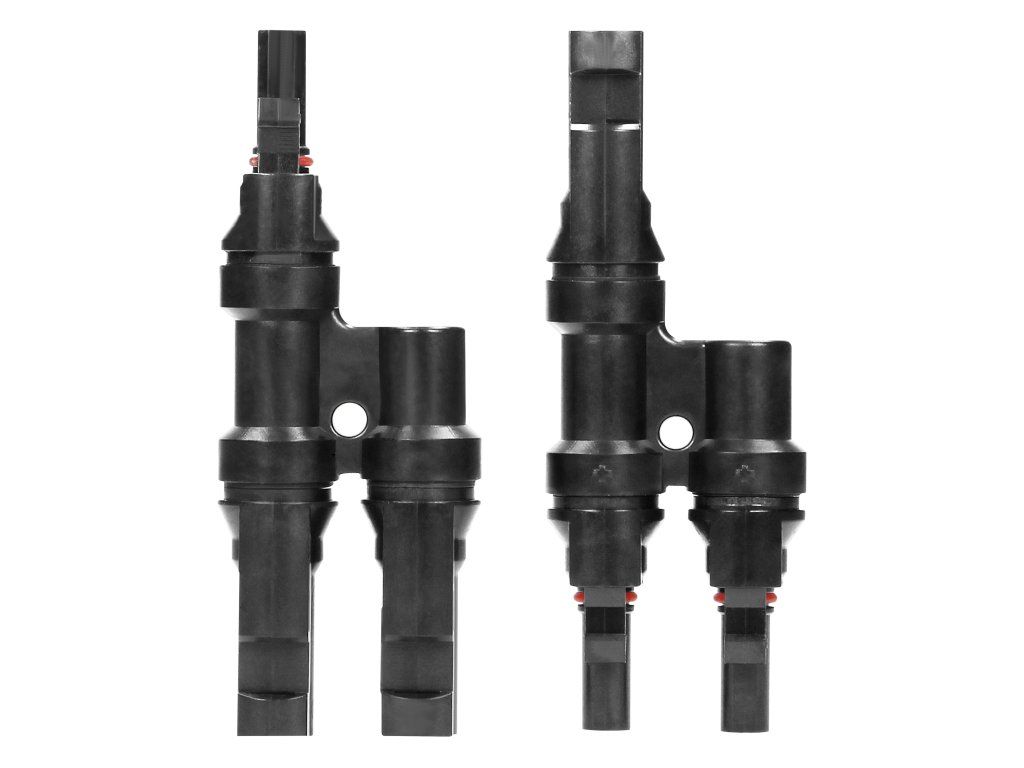

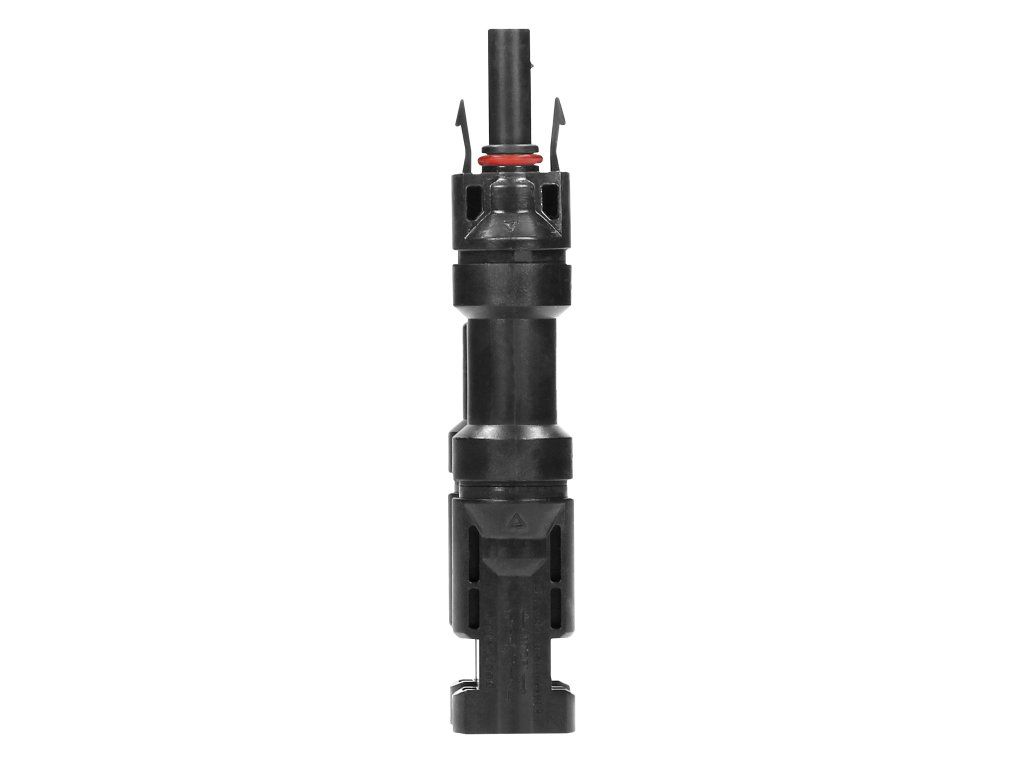

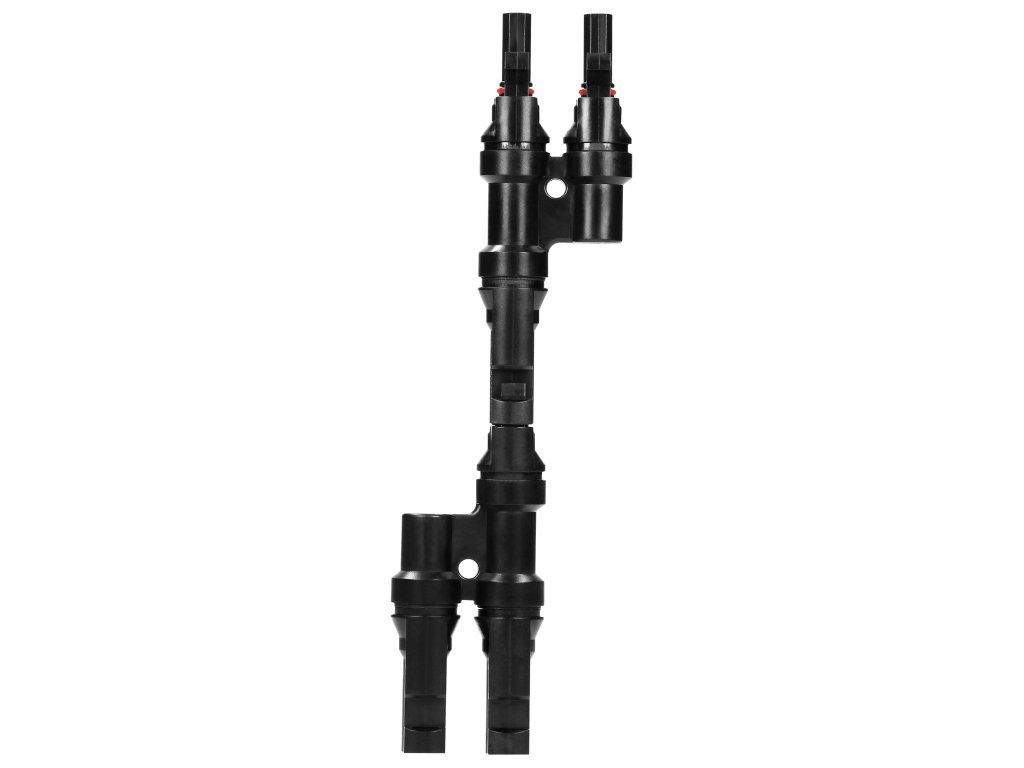

T konektor MC4 Orno O-OR-PV-13609 je určený na bezpečné a prehľadné prepojenie fotovoltaických panelov v solárnych inštaláciách. Umožňuje rýchle rozvetvenie zapojenia, zachováva spoľahlivý kontakt a pomáha udržať stabilný výkon systému. Vďaka krytiu IP67, odolnosti voči UV žiareniu a robustnému vyhotoveniu je vhodný na dlhodobé použitie v exteriéri. Pre montáž je určený pre vodiče s prierezom 1,5 až 6 mm?, čo pokrýva bežné požiadavky fotovoltaických rozvodov.
Typ: T konektor 2xMC4 pre fotovoltaické panely
Určený na rýchle a bezpečné rozvetvenie FV zapojenia
Vhodný pre inštalácie v exteriéri
Odolný voči prachu, vode a UV žiareniu
Spoľahlivý kontakt s nízkym prechodovým odporom
Hlavné výhody pre prax
Tento konektor oceníte najmä pri montáži solárnych panelov, kde je dôležitá rýchlosť práce, bezpečnosť a dlhá životnosť spojov. Pocínované medené kontakty zabezpečujú kvalitné vodivé prepojenie a kryt z PPO poskytuje odolnosť aj pri náročnejších poveternostných podmienkach. Kompaktné rozmery a svorkové pripojenie uľahčujú montáž a pomáhajú vytvoriť čisté a spoľahlivé zapojenie bez zbytočných strát.
Pocínované kontakty z medi pre spoľahlivý prenos prúdu
Kryt z PPO pre vysokú odolnosť a dlhú životnosť
Svorkové pripojenie pre jednoduchú montáž
Kompaktné rozmery vhodné do FV rozvodov
Nízky kontaktný odpor pre efektívny chod inštalácie
Použitie
T konektor MC4 je vhodný pre fotovoltaické panely a solárne rozvody, kde je potrebné prepojiť dve vetvy vedenia. Ide o praktické riešenie pre domáce aj profesionálne FV inštalácie, pri ktorých je dôležitá spoľahlivosť spojov a odolnosť voči vonkajším vplyvom.
Pre fotovoltaické panely a solárne rozvody
Na rozvetvenie a prepojenie vedenia v systéme
Vhodný pre domáce aj profesionálne inštalácie
Použitie v podmienkach s vyšším nárokom na odolnosť
Technické parametre
Typ konektora: 2xMC4, typ T
Prietrez vodiča: 1,5–6 mm?
Napájanie: 1000 V DC
Izolačné napätie: 6 kV
Prúd: 30 A
Kontaktný odpor: 0,50 mOhm
Počet vodičov: 2
Krytie: IP67
Materiál kontaktov: meď (100 %) pocínovaná
Materiál tela: PPO
Odolnosť voči UV žiareniu: áno
Norma horľavosti puzdra UL94: V0
Typ pripojenia: svorka
Maximálna kontaktná teplota: 105 °C
Hmotnosť: 106,5 g
Hĺbka: 18 mm
Výška: 41 mm
Obsah balenia
Balenie obsahuje 1 ks T konektora MC4 Orno O-OR-PV-13609.
