Systém merania teploty ľudského tela - Dahua

Podrobný popis

Systém na meranie teploty a detekciu epidemiologických hrozieb

Projektový produkt - prosíme o kontakt pred zadaním objednávky.

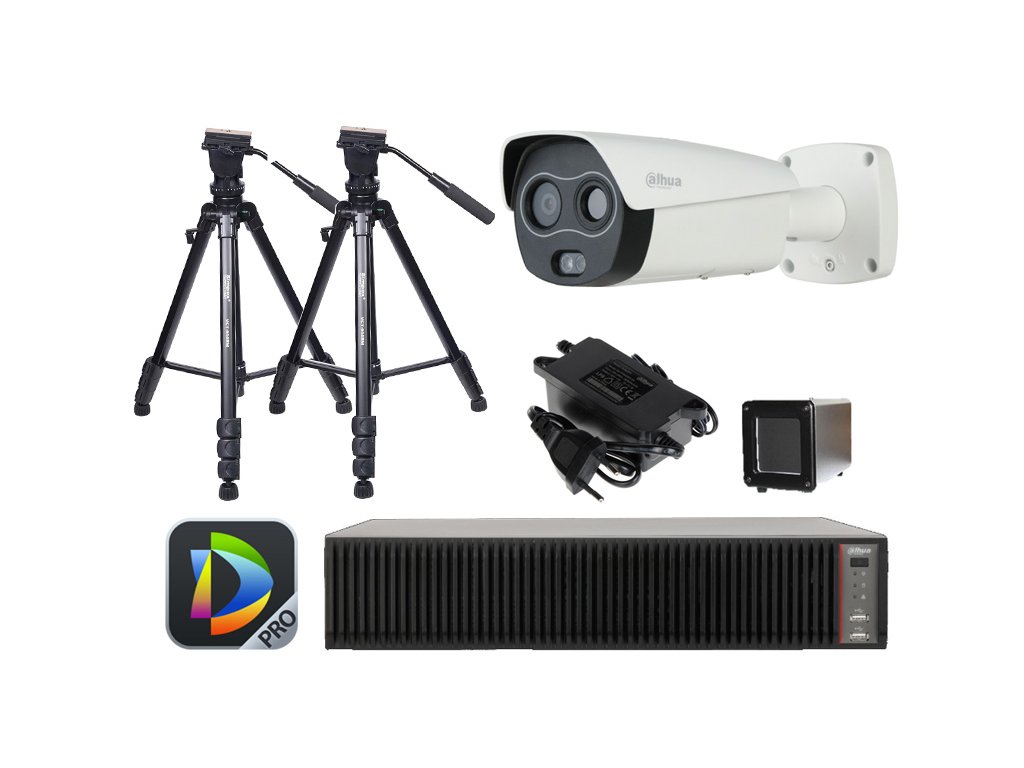

Elementy meracieho systému:

• 1x termovízna kamera DH-TPC-BF3221-T s rozsahom merania 30-45
• 1x modul Black Body JQ-D70Z na kalibráciu merania
• 1x obrazový server IVS IVSS7008-1I
• 1x napájací adaptér pre termovízne kamery DH-PFM320D-EN
• 2x statív VCT-999 pre kameru a modul BlackBody
• 2x držiak RAW021 na montáž zariadení na statívoch
• 1x licencia na softvér DSS Pro

Schéma fungovania systému:

Topologia systému

Praktická aplikácia

Detekcia osôb potenciálne zasiahnutých

Termovízny merací systém na meranie a detekciu telesnej teploty predstavuje odpoveď na rastúce požiadavky na rýchlu a efektívnu metódu identifikácie a prevencie šírenia vírusových a bakteriálnych infekcií, ktoré predstavujú epidemiologické hrozby kvôli vysokej nákazlivosti a veľkej mieru mobility vo verejnom priestore. Využívaním tepelného žiarenia ľudského tela systém umožňuje detekciu osôb s vyššou telesnou teplotou, tzv. horúčkový alebo subfebrilný stav.

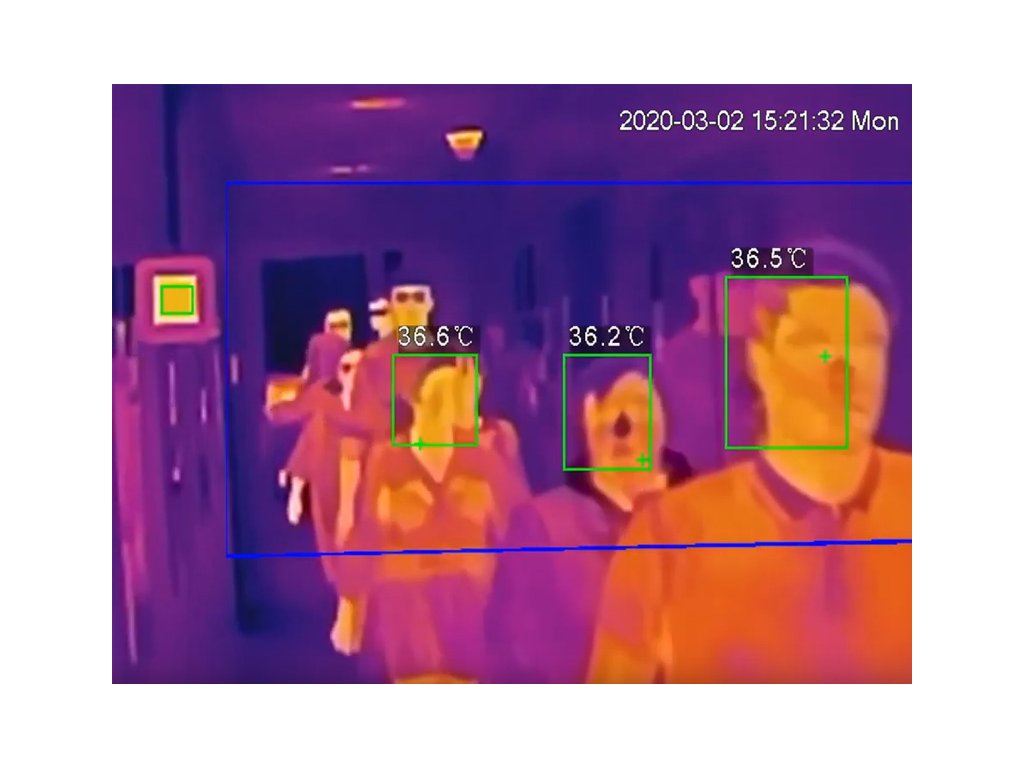

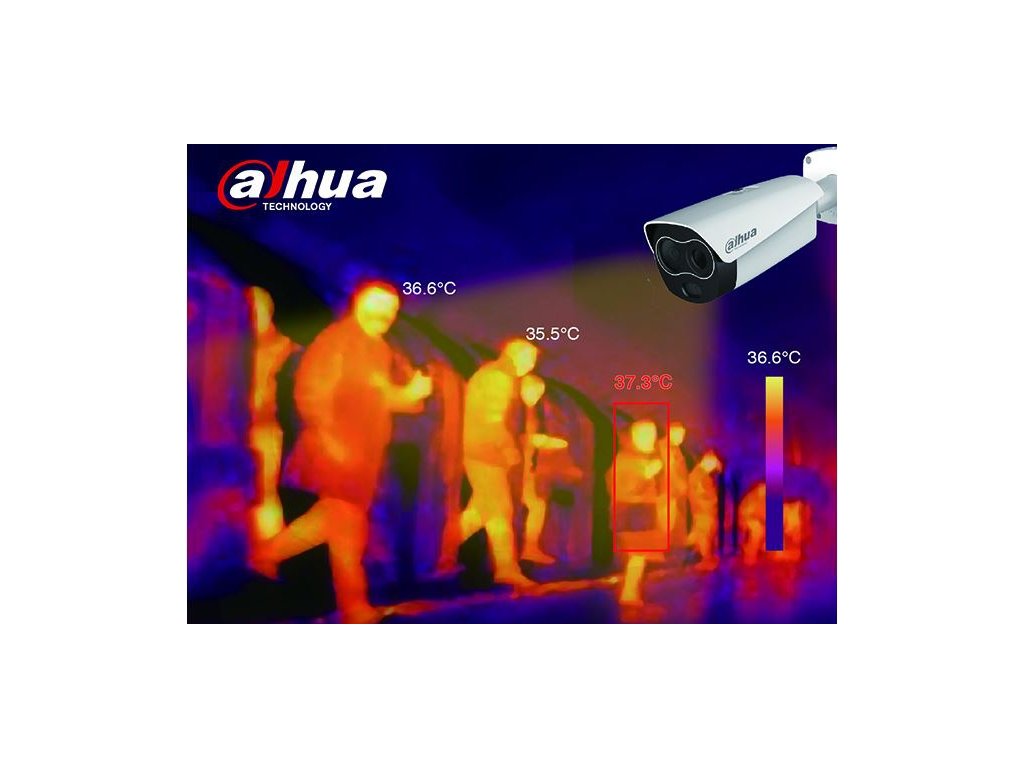

Počas merania kamera zaznamenáva v reálnom čase teplotu osôb nachádzajúcich sa v detekčnom poli a v prípade zistenia úrovne teploty presahujúcej určitú hodnotu (napr. 36.4), okamžite prenáša informáciu na server, ktorý spúšťa zvukový a svetelný alarm. Týmto spôsobom môžu príslušné poriadkové orgány presne zareagovať rýchlou izoláciou danej osoby s cieľom prevencie šírenia patogénu a vykonania ďalšieho, presného posúdenia jej stavu.

Presnosť merania a kalibrácia

Modul BlackBody

Štandardné termovízne kamery umožňujú analýzu teplôt v celom viditeľnom priestore alebo v označených sektoroch s presnosťou od 2^oC do 8^oC. Takto relatívne veľká chyba merania neumožňuje spoľahlivé meranie v situáciách, kde priemerná odchýlka od normálnej hodnoty nepresahuje 3^oC. Na efektívne vykonanie merania a detekcie osoby so symptómami infekcie je potrebná dodatočná kalibrácia. Prezentovaný systém túto úlohu splní modul BlackBody.

Tento modul slúži ako teplotný vzor. Vďaka napodobňovaniu činnosti dokonale čierneho telesa BlackBody neodráža teplo z okolia a emituje teplo o nezmenenej hodnote. Vďaka vysokej presnosti regulácie tepla emitovaného modulom (zmena o 0,1^oC) je možné dosiahnuť chybu merania na úrovni +/- 0,3^oC, čo umožňuje efektívne odlíšiť osoby s teplotou presahujúcou alarmový stav.

Film ukazujúci potenciál systému v boji s koronavírusom COVID-19

Popis prvkov systému

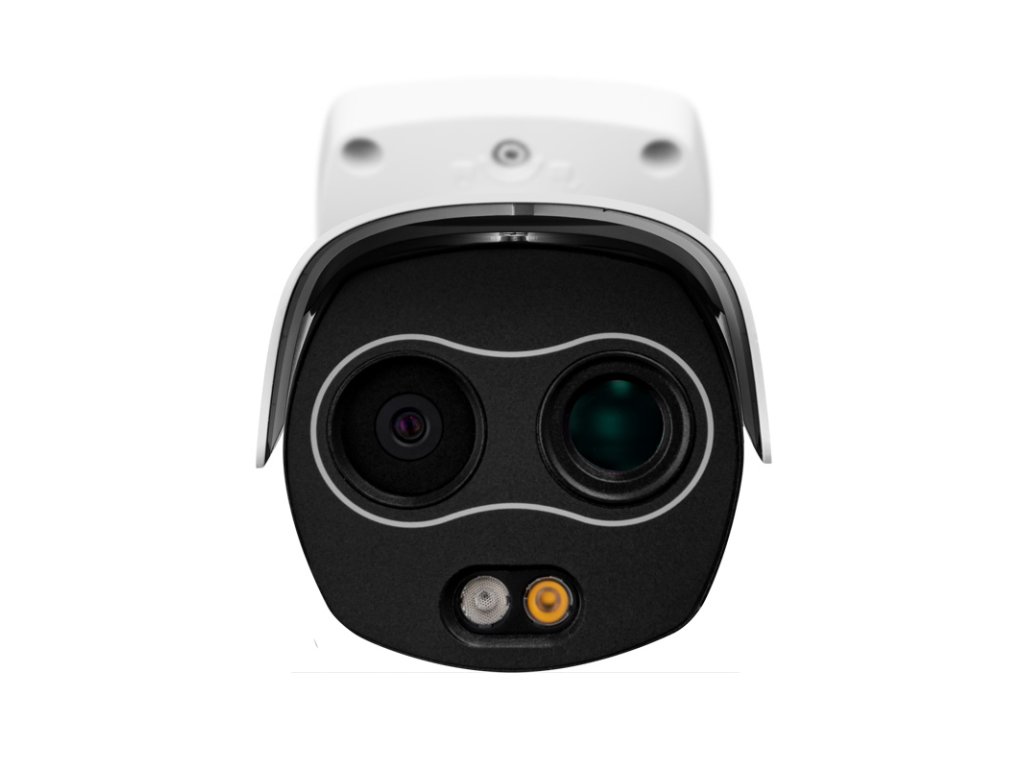

Termovízna kamera DH-TPC-BF3221-T

• Rozlíšenie: 256x192px
• Snímač obrazu: Vanádiový oxid VOx, nechladený, mikrobolometer
• Spektrum činnosti: 8m-14m
• Objektív term.:7mm
• Citlivosť term.:<50 mK
• Rozsah merania teploty: 30 - 45°C
• Presnosť merania teploty: ±0,3°C v spolupráci s BlackBody

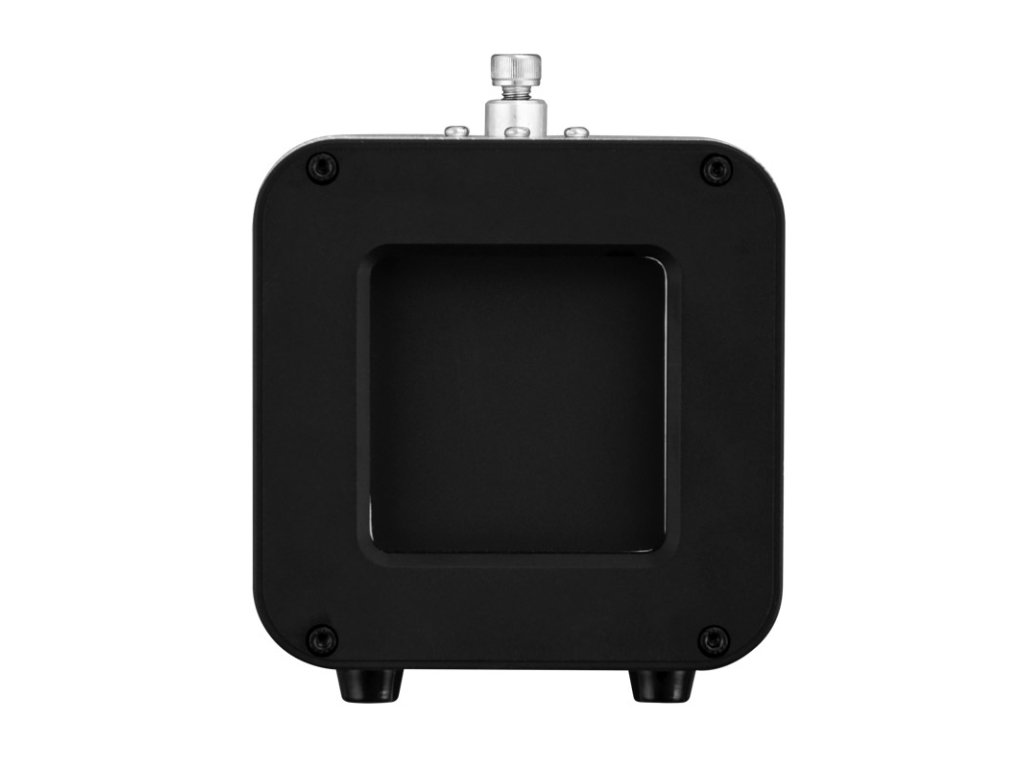

Modul BlackBody JQ-D70Z

• Prevádzková teplota: 40°C (v prostredí 5 - 50)
• Stupeň zmeny teploty: 0,1°C
• Presnosť merania: ±0,2°C
• Stabilita teploty: ±(0,1 ~ 0,2)°C/30min
• Efektívna emisivita: 0,97±0,02

Server vizuálny IVSS7008-1I

• Do 400 Mb/s prichádzajúcej prevádzky
• Do 8 kanálov rozpoznávania tváre pre bežné kamery
• Do 20 kanálov rozpoznávania tváre pre kamery s detekciou tváre

Softvér DSS Pro

• Monitoring v reálnom čase
• Inteligentné vyhľadávanie: Vyhľadávanie udalostí alebo fotografií tváre
• Prívetivé užívateľské rozhranie
• Jednoduché na použitie a implementáciu alarmových informácií

Podmienky správneho fungovania systému:

Aby sa dosiahla najvyššia možná presnosť výsledkov merania teploty, mali by byť splnené nasledujúce podmienky:

• kamera by mala pracovať v prostredí s teplotou od 10 do 35
• objektív kamery by nemal byť nasmerovaný priamo na vstupné dvere vedúce von - pohyb vzdušných hmôt (prievan) môže ovplyvniť presnosť merania
• v prípade veľkého rozdielu teplôt (nad 15 stupňov C) medzi prostredím systému a priestorom, z ktorého vstupujú osoby, ktorých teplotu chceme merať, by mali tieto osoby počkať ~3 minúty pred vykonaním merania.
• Osoby, ktorých teplota sa meria, by sa mali pohybovať v oblasti 1,5-2,5 m od objektívu kamery
