Štvorcestný spínač O-OR-OE-7703/P/W

Podrobný popis

Štvorcestný spínač O-OR-OE-7703/P/W

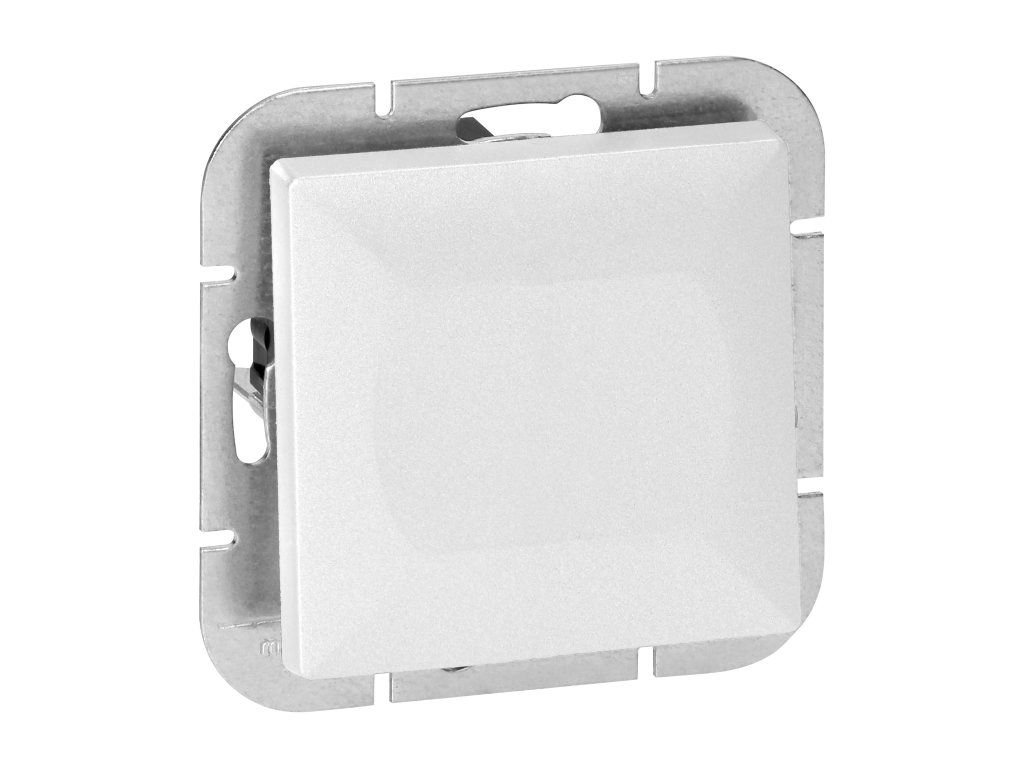

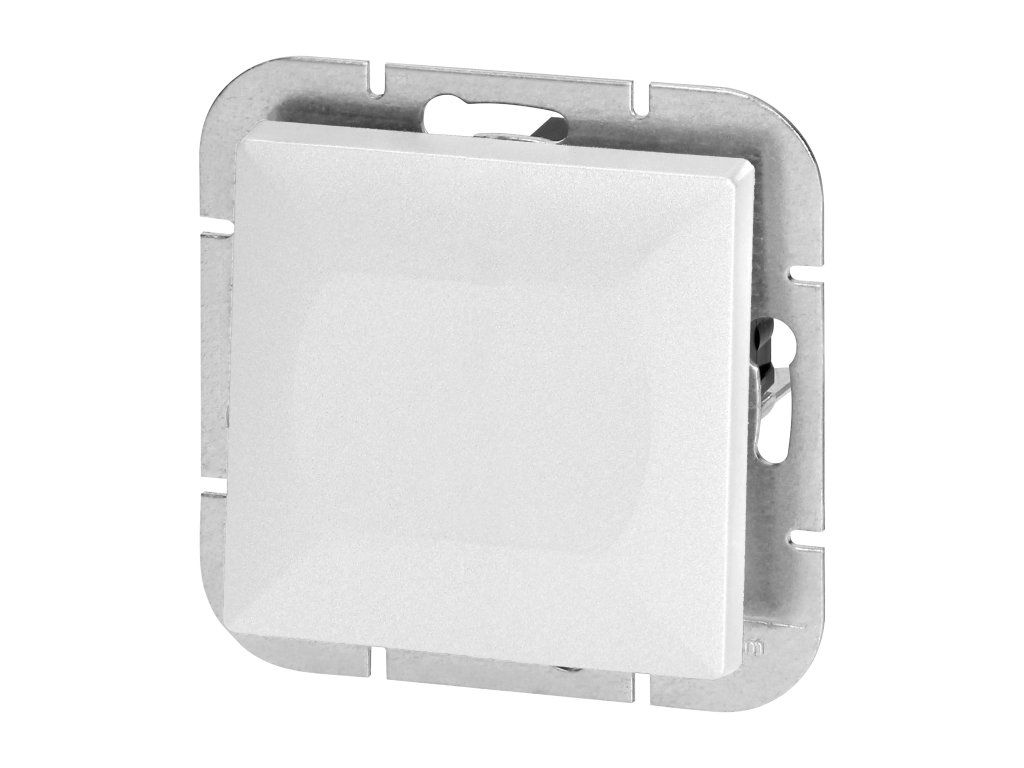

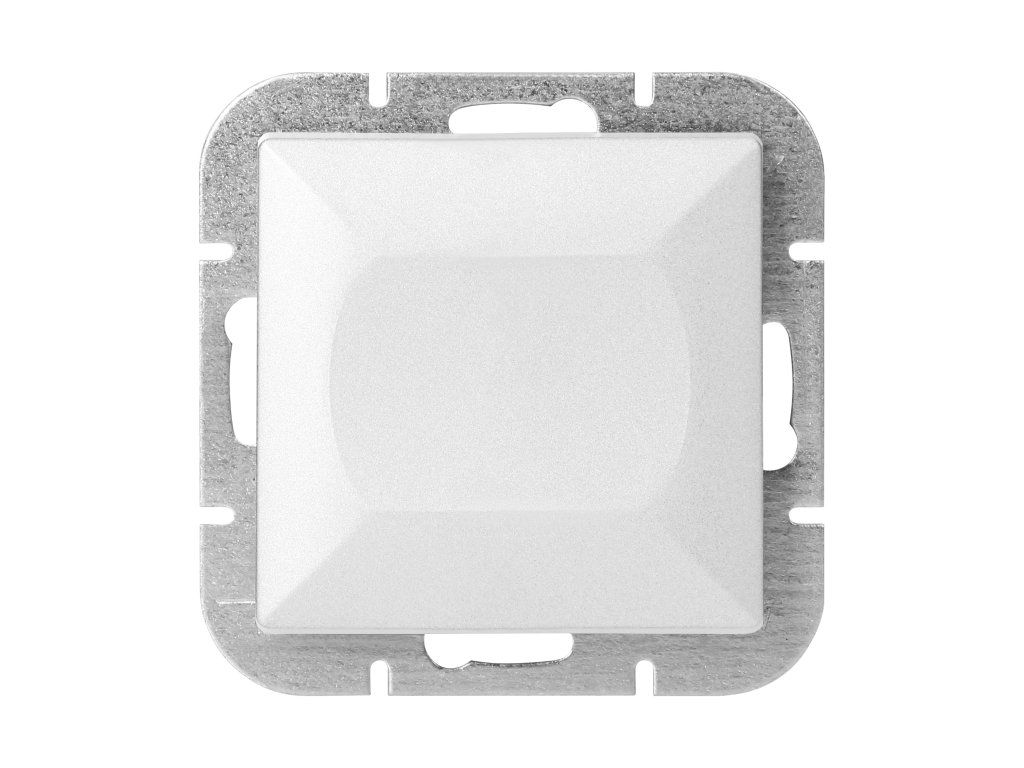

Štvorcestný spínač O-OR-OE-7703/P/W zo série Pearl je určený na zapustenú montáž a umožňuje pohodlné ovládanie osvetlenia z viacerých miest. Je vhodný najmä do interiérov, kde je potrebná praktická orientácia a spoľahlivé prepínanie osvetlenia, napríklad na schodiskách, chodbách alebo medzipodestách. Biely, lesklý dizajn pôsobí čisto a nadčasovo, takže sa ľahko zladí s väčšinou moderných interiérov.

• Zapustená montáž pre čistý a nenápadný vzhľad.
• Štvorcestné zapojenie pre ovládanie svetla z viacerých miest.
• Osvetlenie tlačidla zvyšuje viditeľnosť v tme.
• Biele vyhotovenie vhodné do moderných interiérov.
• Určené na použitie v interiéri s krytím IP20.

Praktické využitie

Tento spínač je vhodný tam, kde chcete rozšíriť klasické schodiskové ovládanie a zabezpečiť komfortné prepínanie osvetlenia z viacerých ovládacích bodov. Osvetlenie spínača uľahčuje jeho nájdenie v zatemnených priestoroch, čo oceníte najmä v noci alebo v menej osvetlených chodbách.

• Schodiskové osvetlenie.
• Chodby a prechodové priestory.
• Medzipodesty a spojovacie chodby.
• Interiéry, kde je dôležitá dobrá orientácia v tme.

Kľúčové vlastnosti a výhody

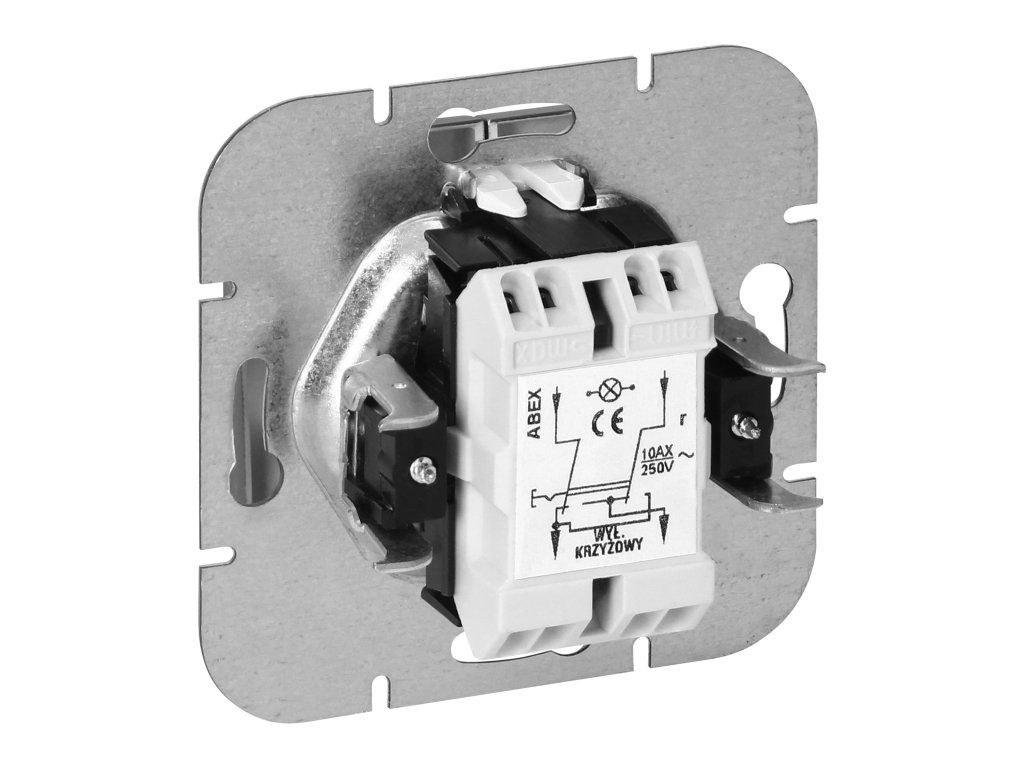

Modulárna séria so symetrickým systémom rámových dosiek umožňuje montáž v horizontálnej aj vertikálnej polohe, čo zjednodušuje prispôsobenie inštalácie konkrétnemu priestoru. Rýchloupínacie pripojenie uľahčuje montáž vodičov a zároveň podporuje bezpečné a spoľahlivé zapojenie. Konštrukcia svoriek a robustný montážny systém prispievajú k stabilnej inštalácii v inštalačnej krabici.

• Modulárny systém pre viacero typov rámov.
• Možnosť montáže vo vodorovnej aj zvislej polohe.
• Rýchle pripojenie vodičov zatlačením do tela prístroja.
• Bezpečné a spoľahlivé uchytenie v inštalačnej krabici.
• Kvalitné spracovanie pre dlhodobé používanie.

Technické parametre

• Spínací systém: krížový spínač.
• Spôsob ovládania: kolískový spínač.
• Spôsob montáže: zapustená montáž.
• Počet ovládacích prvkov: 1.
• Spôsob upevnenia: pazúrikové / skrutkové uchytenie.
• Materiál: plast.
• Kvalita materiálu: termoplast.
• Povrchová ochrana: lakovanie.
• Povrchová úprava: lesklý.
• Farba: biela.
• Priestor na popis / informačná plocha: nie.
• Osvetlenie: áno.
• Typ osvetlenia: orientačné.
• Vhodné pre krytie IP: IP20.
• Menovité napätie: 250 V.
• Frekvencia: 50 Hz.
• Menovitý prúd: 10 A.
• Typ pripojenia: samosvorná zástrčka.
• Šírka zariadenia: 81 mm.
• Výška zariadenia: 81 mm.
• Hĺbka zariadenia: 14 mm.
• Vstavaná hĺbka: 27 mm.
• Minimálna hĺbka inštalačnej krabice: 27 mm.

Rozmery a montáž

Kompaktné rozmery 81 × 81 × 41 mm uľahčujú osadenie do bežných inštalačných krabíc. Vstavaná hĺbka 27 mm a odporúčaná minimálna hĺbka krabice 27 mm pomáhajú pri plánovaní montáže ešte pred inštaláciou. Robustná montážna konštrukcia a samosvorné prvky podporujú presné a stabilné uchytenie.

• Rozmery: 81 × 81 × 41 mm.
• Vstavaná hĺbka: 27 mm.
• Minimálna hĺbka krabice: 27 mm.
• Stabilné osadenie v štandardnej elektroinštalácii.

Dôležité informácie

Produkt je určený výhradne na vnútorné použitie. Pred montážou odporúčame overiť kompatibilitu s existujúcou elektroinštaláciou a vhodnú hĺbku inštalačnej krabice. Pre správnu a bezpečnú inštaláciu odporúčame montáž vykonať kvalifikovanou osobou.

• Určené len do interiéru.
• Krytie IP20 nehodí do vlhkého prostredia.
• Pred montážou skontrolujte hĺbku inštalačnej krabice.
• Inštaláciu nechajte vykonať odborne spôsobilou osobou.
