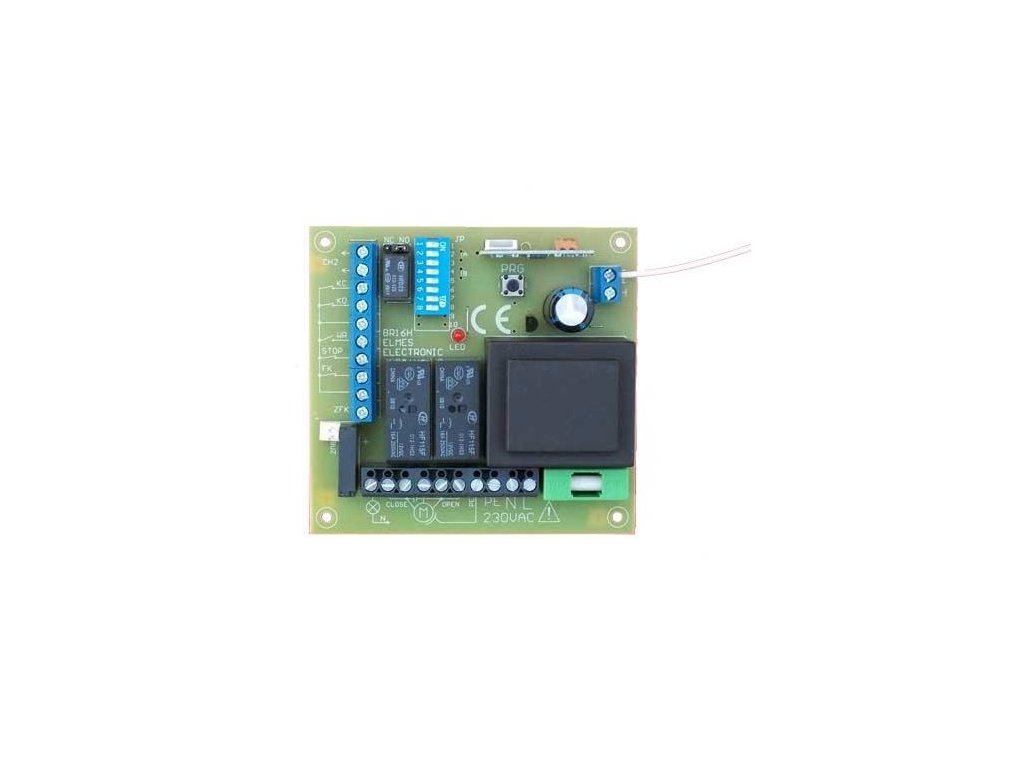

STP RÁDIOVÝ OVLÁDAČ PRE BRÁNY S MOTOROM 230VAC Elmes

Podrobný popis

STP RÁDIOVÝ OVLÁDAČ NA BRÁNY SO MOTOROM 230VAC Elmes

Zariadenie je určené na diaľkové ovládanie brány, na pohon ktorej sa použil jednofázový indukčný motor striedavého prúdu 230V umožňujúci prácu v dvoch smeroch. Má nasledujúce funkcie:
-rádiový prenos s použitím meniaceho sa kódu KEELOQ zaisťujúci vysokú úroveň bezpečnosti;
-superheterodynový rádiový prijímač;
-spolupráca so všetkými ovládačmi na pásmo 433,92 MHz výroby Elmes Elektronik,
-pamäť ovládačov: 112;
-ovládanie jedným alebo dvoma tlačidlami ovládača:
-jedným - tlačidlo ovládača ovláda bránu v cykle: OTVÁRANIE-STOP-ZATVÁRANIE-STOP-OTVÁRANIE…;
-dvoma - prvé tlačidlo ovládača ovláda bránu v cykle: OTVÁRANIE-STOP-OTVÁRANIE.., druhé ? v cykle: ZATVÁRANIE-STOP-ZATVÁRANIE…
-ovládanie jedným drôtovým vypínačom v cykle: OTVÁRANIE-STOP-ZATVÁRANIE-STOP-OTVÁRANIE…;
-dostupná špeciálna verzia ovládaná dvoma drôtovými vypínačmi, jedným v cykle OTVÁRANIE-STOP-OTVÁRANIE (pripojeným k vstupu WR), druhým - ZATVÁRANIE-STOP-ZATVÁRANIE (pripojeným k vstupu STOP);
4 režimy práce:
1. Manuálny režim - po stlačení tlačidla ovládača brána štartuje. Ďalšie stlačenie zastavuje bránu. Po otvorení sa brána automaticky nezatvorí – zatvorenie nastane po stlačení tlačidla ovládača.

2. Režim s automatickým zatváraním - po stlačení tlačidla ovládača brána začne cyklus: OTVÁRANIE – PAUZA – ZATVÁRANIE. Stlačením tlačidla ovládača je možné bránu kedykoľvek zastaviť. Ak sa brána úplne otvorí, po uplynutí času PAUZY sa automaticky zatvorí. Stlačenie tlačidla ovládača počas PAUZY zastaví jej odpočítavanie, a ďalšie stlačenie spôsobí zatvorenie brány.

3. Režim parking 1– po stlačení ovládača brána začne cyklus: OTVÁRANIE – PAUZA – ZATVÁRANIE. Stlačenie ovládača počas otvárania brány nespôsobuje žiadnu reakciu, a počas odpočítavania PAUZY - začína jej odpočítavanie od začiatku. Stlačenie ovládača počas zatvárania zastaví bránu, a po 1s začne celý cyklus: OTVÁRANIE – PAUZA – ZATVÁRANIE od znova. V tomto režime je brána ovládaná 1 tlačidlom ovládača.

4. Režim parking 2 (s možnosťou zastavenia) - po stlačení tlačidla ovládača brána začne cyklus: OTVÁRANIE – PAUZA – ZATVÁRANIE, ale na rozdiel od režimu parking 1, stlačenie tlačidla ovládača počas pohybu brány ju zastavuje. Ďalšie stlačenie začne celý cyklus otvárania od znova. Stlačenie tlačidla ovládača počas odpočítavania PAUZY zastaví jej odpočítavanie, a ďalšie stlačenie začne odpočítavanie PAUZY od začiatku. V tomto režime je brána ovládaná jedným tlačidlom ovládača.

-automatické zatváranie po uplynutí naprogramovaného času PAUZY (1sek..4min), možnosť skrátenia PAUZY signálom z fotobunky;
-spolupráca s koncovými spínačmi typu NO alebo NC (normálne otvorené alebo normálne zatvorené);
-programovaný čas práce motora umožňujúci spoluprácu s pohonmi nevybavenými koncovkami;
-spolupráca s fotobunkou typu NC s výstupom normálne zatvoreným;
-automatické otvorenie brány po narušení fotobunky počas zatvárania;
-bezpečnostný vstup STOP blokujúci pohyb brány v oboch smeroch;
-dva režimy práce lampy:
výstražná lampa - bliká počas pohybu brány: pomalšie počas otvárania, rýchlejšie počas zatvárania,
osvetľovacia lampa - svieti stálym svetlom;
-dodatočný, nezávislý reléový výstup NO/NC ovládaný samostatným tlačidlom ovládača, môže byť zapnutý na naprogramovaný čas, alebo natrvalo,
-funkcia uľahčujúca inštaláciu – možnosť otočenia smerov pohybu brány a koncových spínačov pomocou prepojok.
