SROL-S - Ovládač roliet - ROPAM
Kód: EC-22808Podrobný popis

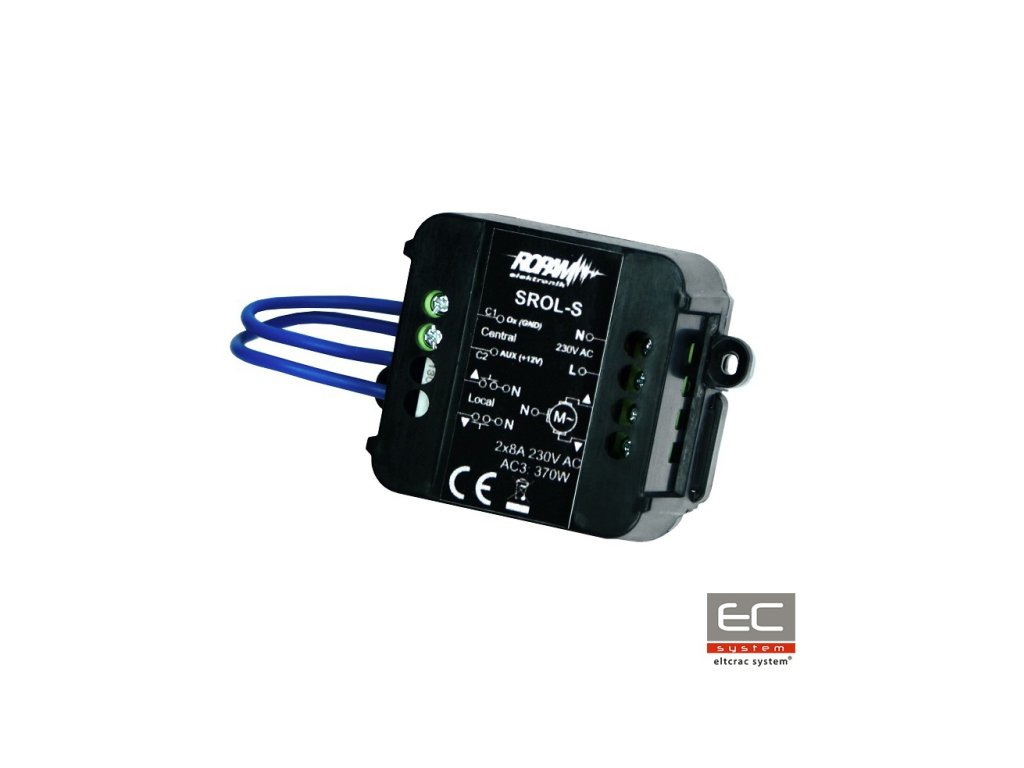

SROL-S - Ovládač roliet - ROPAM
Ovládač roliet STROL-S je určený na drôtové ovládanie okenných roliet alebo iných podobných zariadení. Každý motor rolety musí byť vybavený koncovými spínačmi a musí byť obsluhovaný samostatným ovládačom roliet.
Špecifikácia:
- Drôtový ovládač roliet, autonómny s centrálne ovládaním,
- Lokálne ovládanie 230VAC (N) z dvojitých tlačidiel roliet (bez pamäte) alebo jedného tlačidla (zvončekové tlačidlo),
- Centrálne ovládanie 12VDC z výstupov ústredne (tranzistorových výstupov),
- Intuitívne ovládanie v dotykových paneloch, mobilných aplikáciách widget 'rolety', cez rádiové diaľkové ovládače, logické funkcie,
- Kompatibilita NeoGSM-IP, Optima3G-IP: jedno výstup v režime 'roleta' umožňuje získať funkcie: hore/dole/stop,
- Kompatibilita OptimaGSM, BasicGSM 2, MultiGSM 2: dve výstupy umožňujú získať funkcie: hore/dole/stop,
- V systéme NeoGSM-IP možnosť pripojenia 16 nezávisle ovládaných roliet alebo skupín roliet (napr. 16 x 10 roliet),
- Kompatibilnosť so systémami tretích strán tranzistorovými výstupmi, OC,
- Automatické nastavenie času úplného pohybu hore/dole,
- Ochrana motora pri poškodenom relé (amperometrika),
- Vysokokvalitné relé (AC3: 350W jednofázový motor 240VAC),
- Montáž do škatule (škatula ?60), malé rozmery 45x58x26 [mm],
- Galvanická separácia medzi lokálnym a centrálnym ovládaním 1,5kV,
- Spotreba energie: ~0,35 standby /1W prevádzka
| Napätie napájania | 230VAC, 50Hz |
|---|---|
| Nominálny prúd/výkon záťaže | AC1: 8A / 250V AC AC3: 370W jednofázový motor 240VAC 2 potenciálové reléové výstupy |
| Spotreba energie | 0,35W/1,0W standby/prevádzka |
| Lokálne ovládanie | 230VAC, vodičom N (neutrálnym) |
| Centrálne ovládanie | 9÷24 VDC, galvanická separácia 1,5 kV, spotreba prúdu cez vstup 2mA @12VDC. Kompatibilné s tranzistorovými výstupmi NPN (OC), reléovými. Systémové ovládanie – impulzné, tranzistorový výstup v režime "roleta". Univerzálne ovládanie – zmena polarizácie napätia na svorkách C1/C2: C1=GND/C2=+V = ? C1=+V/C2=GND = ? C1=GND/C2=GND = STOP (počas prevádzky) |
| Maximálny čas výstupu M "dole", "hore" | 30s pri záťaži <150mA 90s pri záťaži >450mA 240s maximálny čas prevádzky pri kontinuálnom aktivovaní (časová/teplotná ochrana) |
| Diagnostika poruchy | Stav poruchy (amperometrika): prekročenie 150mA – 300 mA po zapnutí napájania alebo zastavení rolety. |
| Konektory | C1, C2: skrutkové svorky 1 mm2, centrálne ovládanie ? ? LOKÁLNE: vodiče YDY 1 mm2, 12cm, lokálne ovládanie "dole", "hore", L, N: skrutkové svorky 2,5 mm2, napájanie 230VAC, ? ? M: skrutkové svorky 2,5 mm2, výstupy ovládania motora |
| Pracovné podmienky | Trieda prostredia: II teplota:-10°C...+55°C RH: 20%...90%, bez kondenzácie |
| Rozmery | 44x 57 x 25mm [+-1] [mm] (fi 59mm) 44x 50 x 25mm [+-1] [mm] - bez držiakov |
| Hmotnosť | 55g netto |
