Spínacie relé 230 V AC 16A O-OR-PI-457/1/230AC

Podrobný popis

Spínacie relé 230 V AC 16A O-OR-PI-457/1/230AC

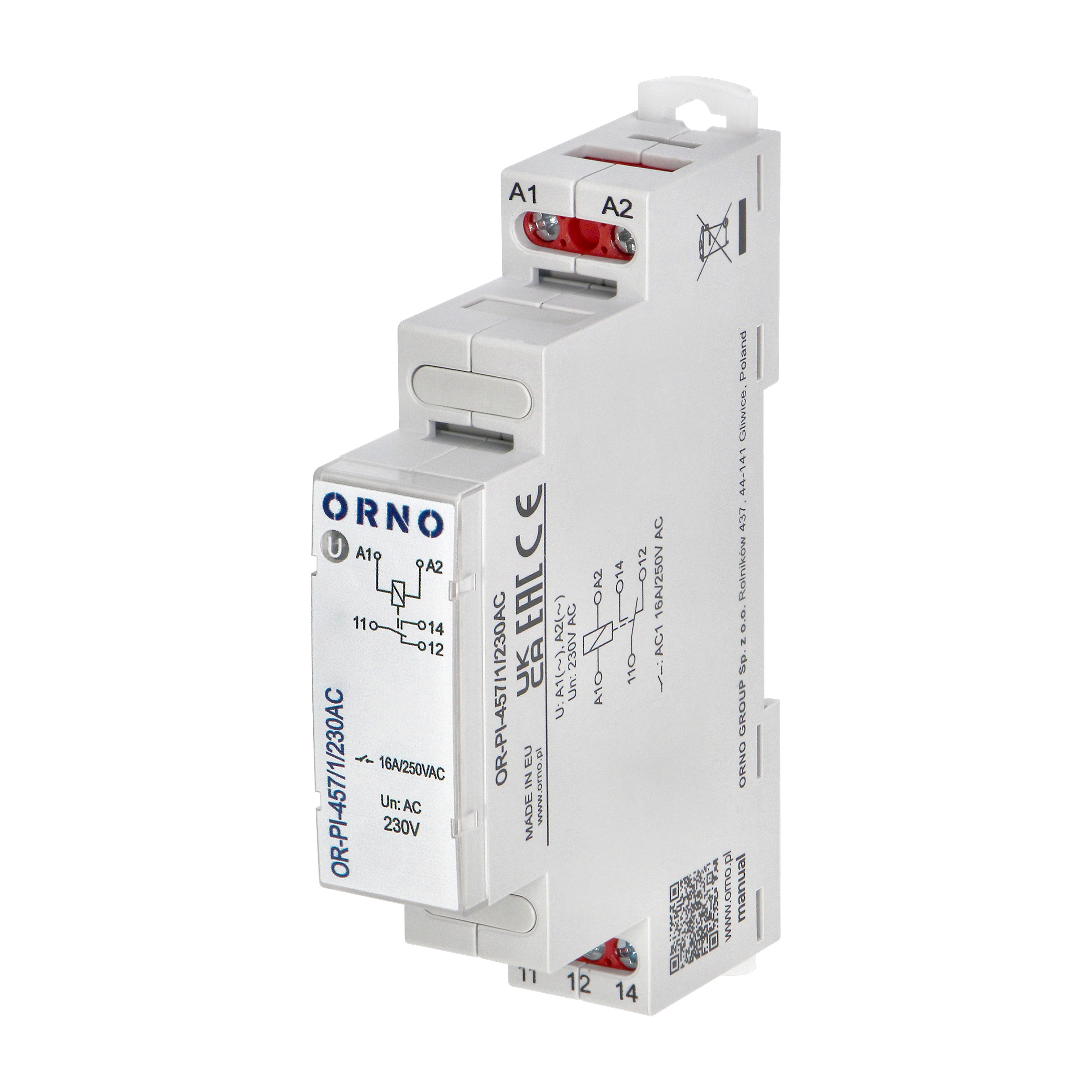

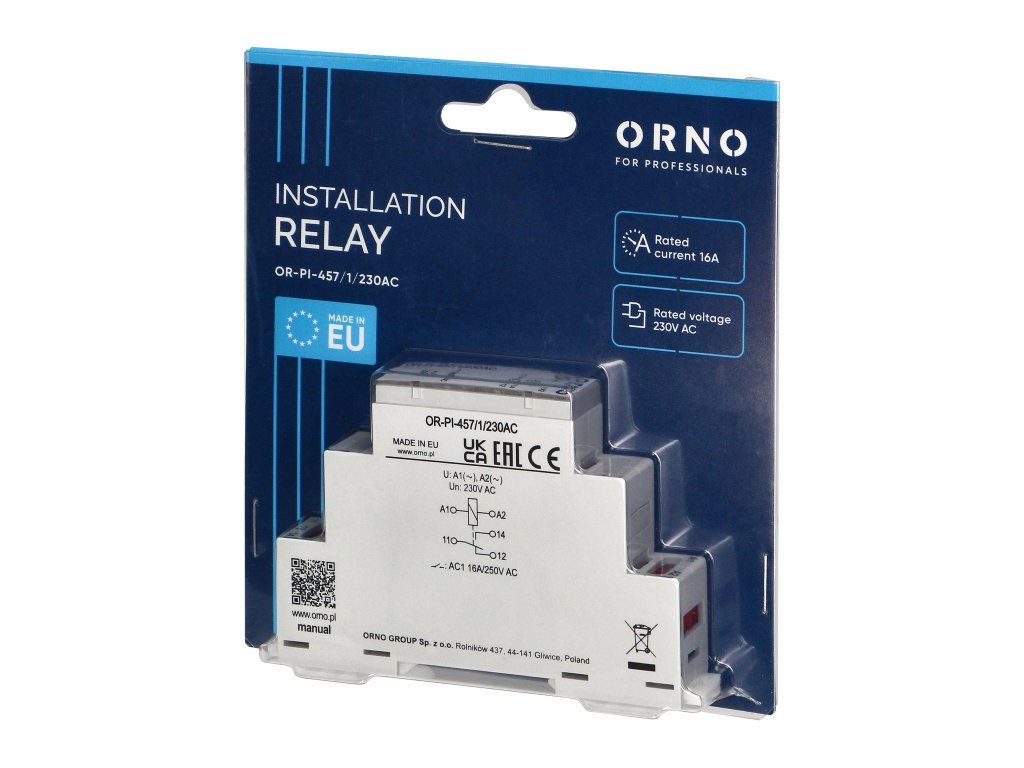

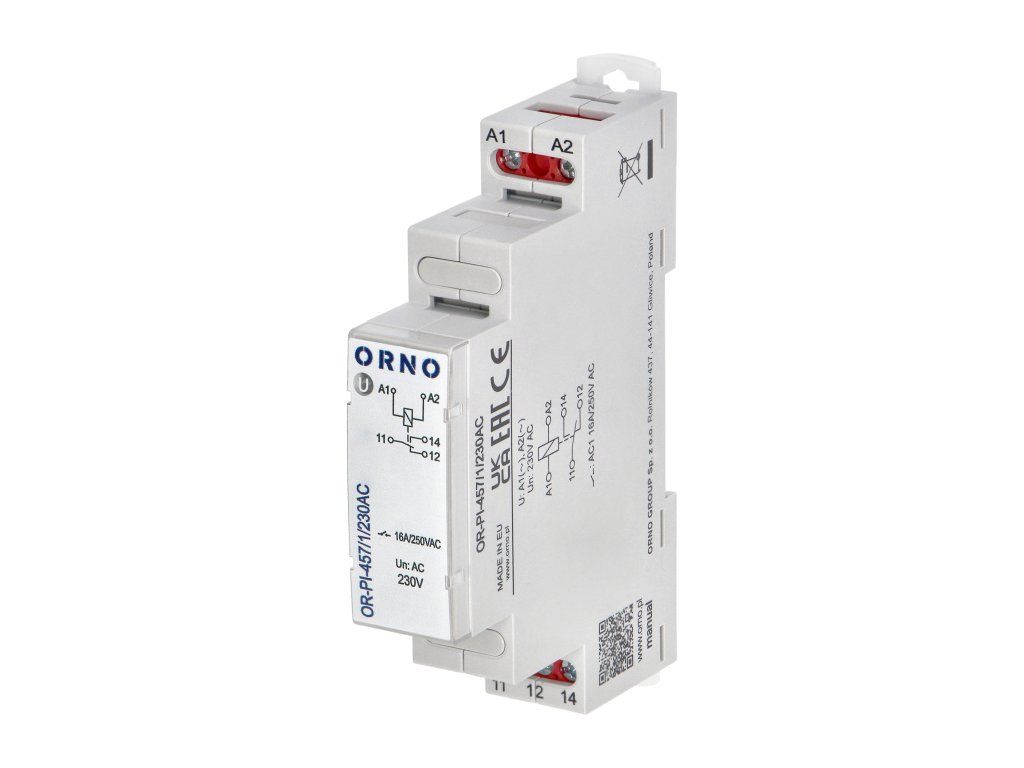

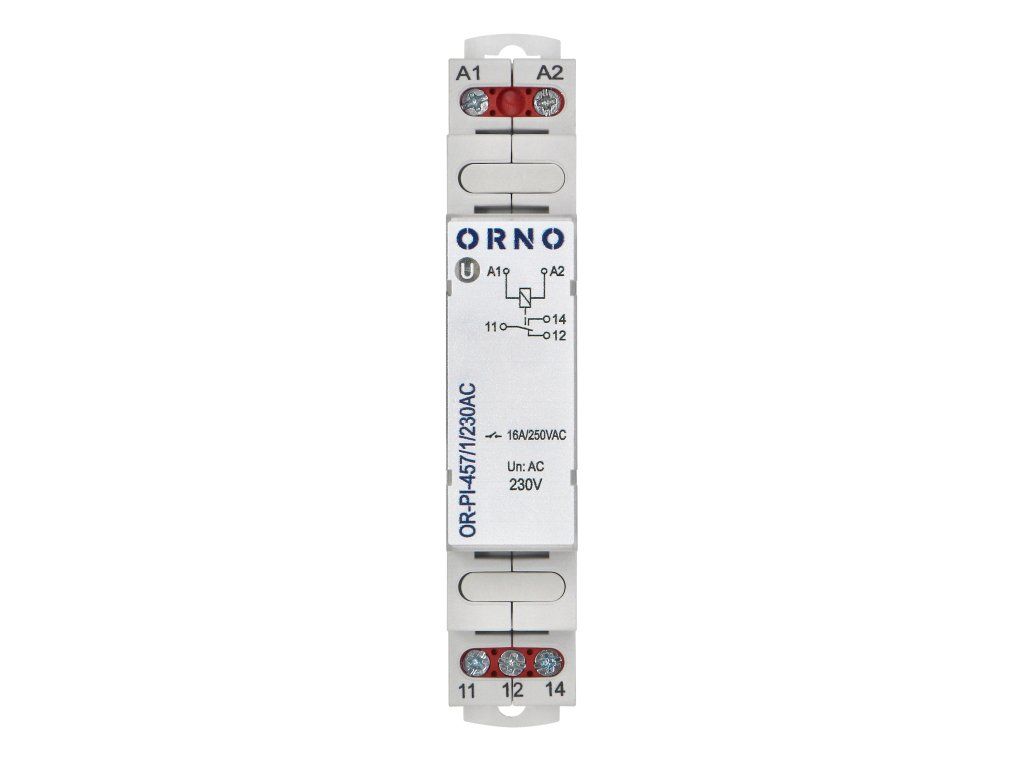

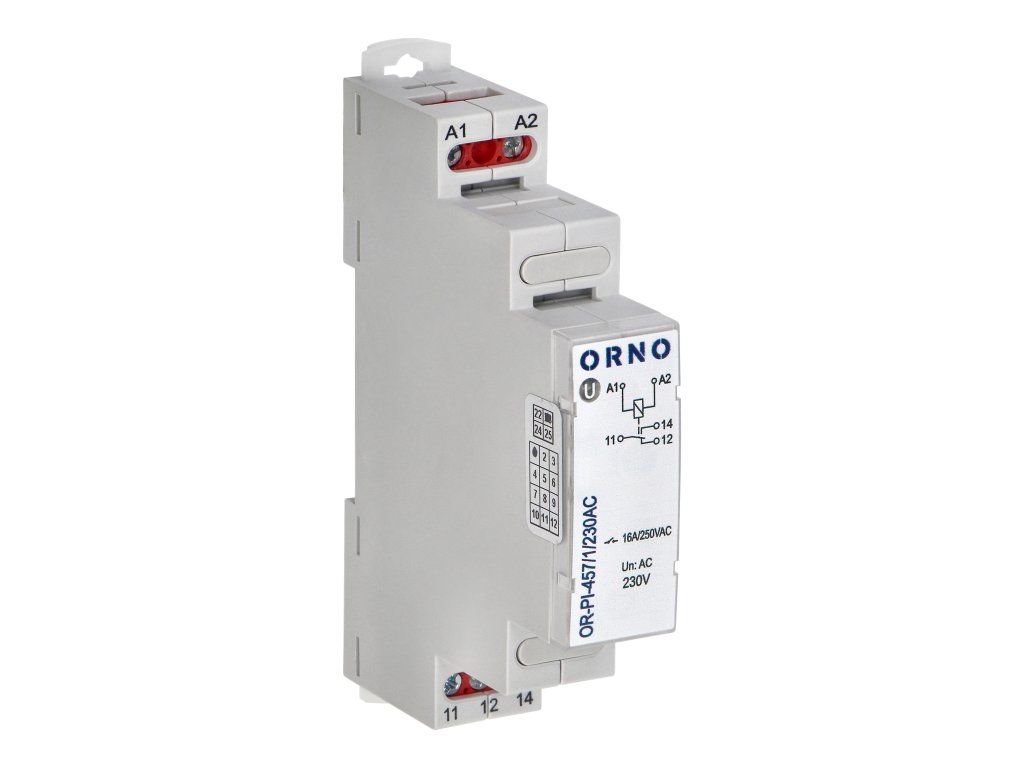

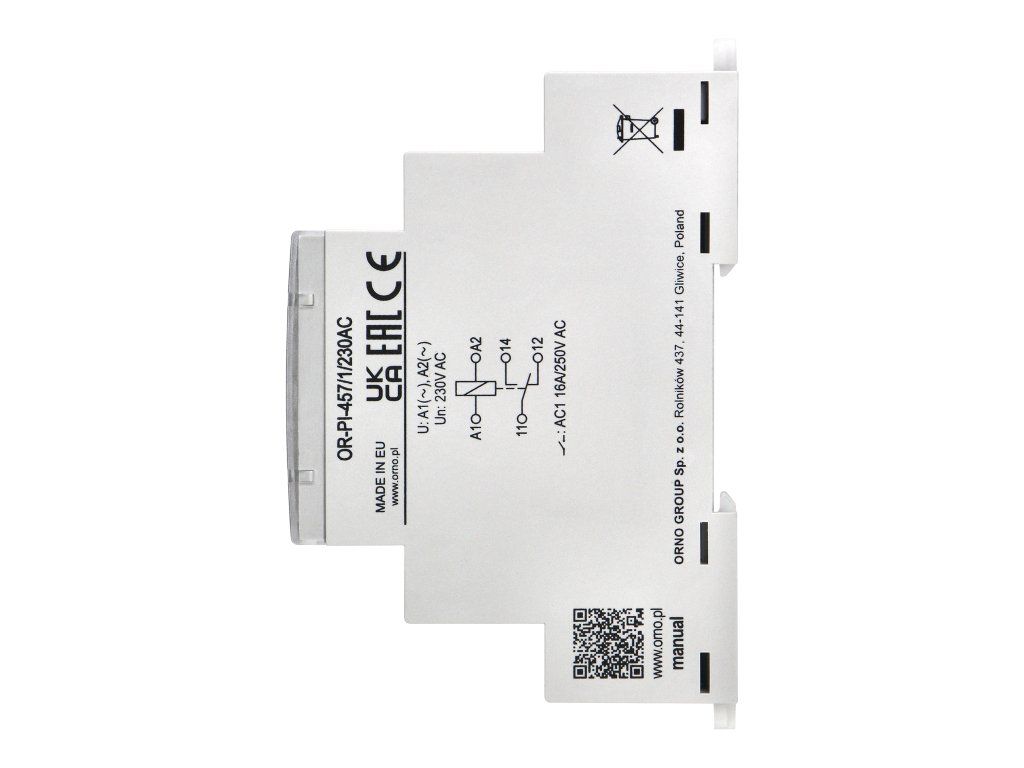

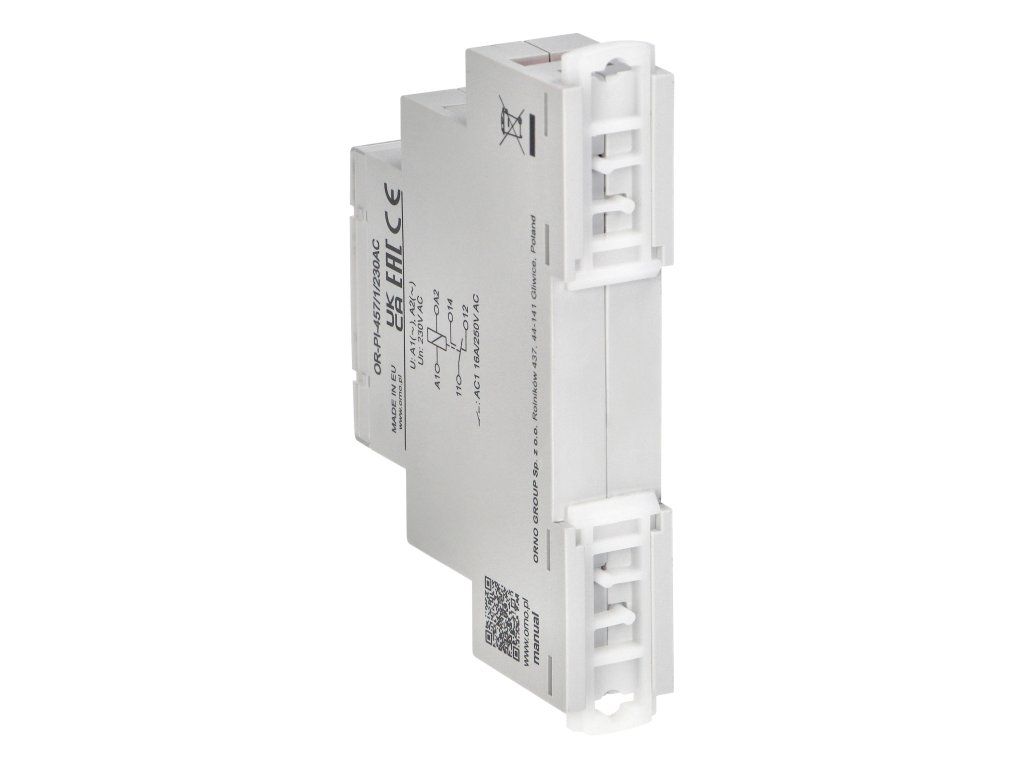

Spínacie relé O-OR-PI-457/1/230AC od značky Orno je inštalačné relé určené na spoľahlivé spínanie obvodov v elektroinštaláciách. Vďaka 1P kontaktu, menovitému napätiu 230 V AC a zaťaženiu až 16 A je vhodné pre široké využitie v rozvádzačoch a riadiacich systémoch. Relé je navrhnuté pre prehľadnú inštaláciu, stabilnú prevádzku a dlhodobé používanie. Kompaktné rozmery uľahčujú montáž tam, kde je potrebné šetriť miesto na DIN lište.

• 1P kontakt pre jednoduché a spoľahlivé spínanie
• Menovité napätie 230 V AC
• Zaťaženie až 16 A pri AC1
• Vhodné pre inštalácie s nárokmi na kompaktné prevedenie

Hlavné výhody

Toto inštalačné relé poskytuje praktické riešenie pre riadenie elektrických obvodov v domácich aj technických inštaláciách. Kontaktný materiál AgSnO2 pomáha zabezpečiť dobré elektrické vlastnosti a odolnosť pri bežnom používaní. Relé má maximálnu spínaciu kapacitu 4000 VA v kategórii AC1, čo z neho robí vhodnú voľbu pre aplikácie s vyššími nárokmi na spínanie. Kryt s horľavosťou UL94 V0 a stupeň krytia IP20 zodpovedajú použitiu v interiéri, najmä v rozvádzačoch a chránených priestoroch.

• Spoľahlivé spínanie v bežných inštalačných aplikáciách
• Kontaktný materiál AgSnO2 pre dlhšiu životnosť kontaktov
• Maximálna spínacia kapacita 4000 VA v AC1
• Kryt s triedou horľavosti UL94 V0
• Stupeň krytia IP20 pre vnútorné použitie

Použitie

Spínacie relé je určené na inštalácie, kde je potrebné bezpečne a efektívne ovládať elektrické zaťaženie. Uplatní sa najmä v rozvádzačoch, riadiacich obvodoch a ďalších elektroinštalačných zostavách. Vďaka rozsahu prevádzkového napájania 0,85 až 1,1 Un a pracovnému rozsahu od -20 °C do +50 °C je vhodné pre stabilnú prevádzku v bežných podmienkach. Maximálna frekvencia spínania 600 cyklov za hodinu podporuje použitie aj v častejšie spínaných aplikáciách.

• Rozvádzače a elektroinštalačné skrine
• Riadiace a spínacie obvody
• Aplikácie s častým, ale kontrolovaným spínaním
• Vnútorné inštalácie v chránenom prostredí

Technické parametre

• Počet a typ kontaktov: 1P
• Menovité napätie: 230 V AC
• Menovité zaťaženie AC1: 16 A / 250 V AC
• Menovité zaťaženie DC1: 16 A / 24 V DC
• Maximálna spínacia kapacita v kategórii AC1: 4000 VA
• Kontaktný odpor: ? 100 m?
• Maximálna frekvencia spínania: 600 cyklov/h
• Rozsah prevádzkového napájacieho napätia: 0,85 – 1,1 Un
• Kategória prepätia: III
• Horľavosť krytu podľa UL94: V0
• Elektrická životnosť pri AC1: 10^4
• Skladovacia teplota: od -40 °C do +70 °C
• Materiál kontaktov: AgSnO2
• Prevádzková teplota: -20 °C až +50 °C
• Relatívna vlhkosť: do 85 %
• Odolnosť voči otrasom: 15 g
• Odolnosť voči vibráciám: 9 g / 5 g
• Stupeň krytia: IP20
• Hĺbka: 90 mm
• Šírka: 17,5 mm
• Výška: 64,6 mm
• Hmotnosť netto: 60 g

Rozmery a montáž

Kompaktné rozmery relé umožňujú jednoduchú integráciu do rozvádzačov a technických rozvodov. Šírka 17,5 mm je výhodná najmä tam, kde je potrebné efektívne využiť priestor na DIN lište. Výška 64,6 mm a hĺbka 90 mm sú navrhnuté tak, aby zariadenie ostalo dobre umiestniteľné aj v užších inštalačných priestoroch.

• Šírka len 17,5 mm pre úsporu miesta
• Vhodné do rozvádzačov s obmedzeným priestorom
• Jednoduché zaradenie do inštalačných zostáv

Dôležité informácie

Relé je určené na použitie v súlade s parametrami uvedenými výrobcom. Pre správnu a bezpečnú prevádzku je potrebné rešpektovať menovité zaťaženie, pracovnú teplotu a podmienky prostredia. Produkt je vhodný predovšetkým pre vnútorné elektroinštalácie, kde je zabezpečená ochrana pred prachom a vlhkosťou. Pri montáži odporúčame postupovať podľa projektovej dokumentácie a zásad odbornej elektroinštalácie.

• Určené pre vnútorné inštalácie
• Dodržať menovité zaťaženie a prevádzkové podmienky
• Montáž zveriť odborne spôsobilej osobe
• Vhodné do chránených priestorov a rozvádzačov
