Spájkovacia stanica 700W HM-29 Humberg

Podrobný popis

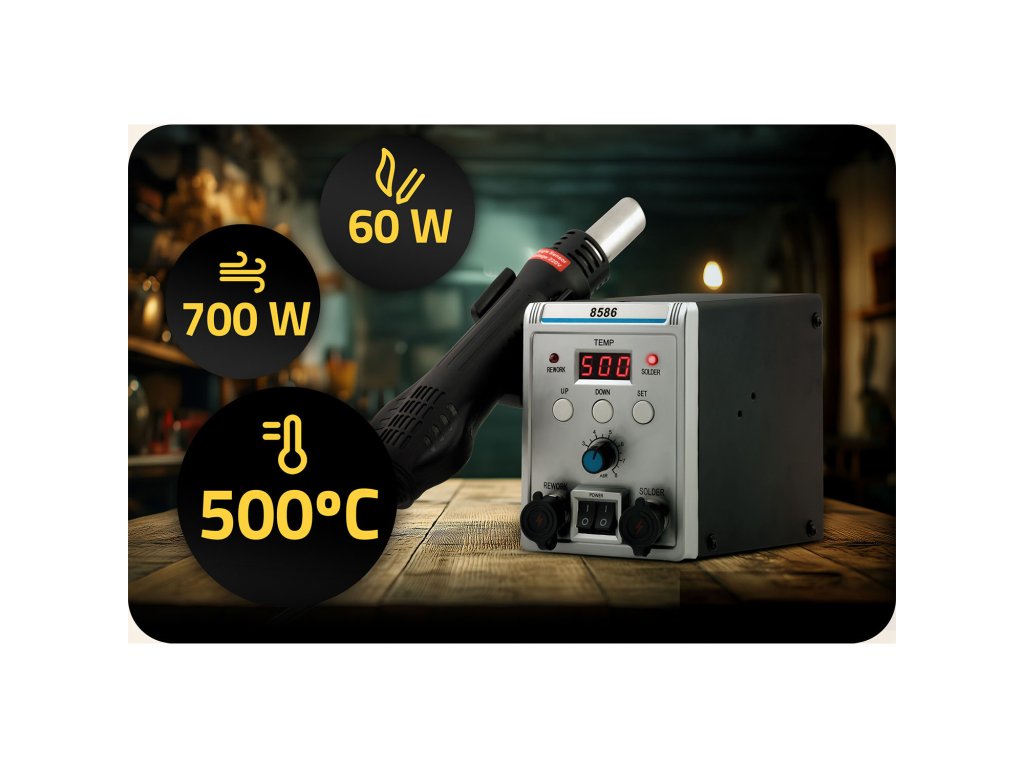

Spájkovacia stanica 2v1 700 W

Model: HM-294

Silná a odolná:

Stanica horúceho vzduchu: 700 W, teplota: 100-500 stupňov C.

Spájkovacia stanica: 60 W, teplota: 200 – 500 stupňov C.

Až 5 vymeniteľných dýz v sade!

Knot na odpájkovanie – hrúbka 2 mm; dĺžka 1,5 m.

10 g spájkovacieho drôtu.

LCD displej a jednoduchá obsluha.

Hlavné parametre:

• Bezkefkový ventilátor: zabezpečuje dlhšiu životnosť a stabilnú prevádzku s jemným prúdením vzduchu.
• Možnosť kalibrácie teploty.
• Funkcia automatického režimu spánku (pod 80°C) zvyšuje bezpečnosť práce a predlžuje životnosť zariadenia, pričom šetrí energiu.
• 5 vzduchových dýz umožňuje presné nasmerovanie prúdu horúceho vzduchu.
• Knot na odpájkovanie a spájkovací drôt v sade.

Nástroje vysokej kvality od overenej značky HUMBERG.

Výbava pre teplovzdušnú pištoľ:

Dýza na fúkanie horúceho vzduchu

• Vybavená snímačom polohy, ktorý môže automaticky regulovať alebo vypínať fúkanie v závislosti na polohe dýzy
• To je hlavný prvok systému fúkania horúceho vzduchu v spájkovacej stanici.

Dýzy rôznych priemerov, ktoré možno nasadiť na dýzu. Tieto dýzy slúžia na presné smerovanie prúdu vzduchu.

Vnútorný ohrievač: horúci vzduch prechádza cez ohrievač a potom je presne nasmerovaný dýzami na spájkované prvky.

Viacpinový konektor na pripojenie dýzy: poskytuje napájanie pre dýzu a kontroluje prúd vzduchu a teplotu.

Výbava pre spájkovačku:

Dýza spájkovačky:

• Na presné spájkovanie. Na konci dýzy sa nachádza hrot, ktorý je ohriaty na vysokú teplotu.
• Hrot má kužeľovitý tvar, ktorý umožňuje presnú prácu s malými komponentami, ako sú SMD prvky.

Držiak na dýzu spájkovačky: bezpečné miesto na odloženie horúcej dýzy, keď sa nepoužíva.

Špongia na čistenie hrotu:

• Špongia umiestnená v základni stojana slúži na čistenie spájkovacieho hrotu od nadbytočnej cínu a nečistôt, ktoré sa môžu hromadiť počas práce.

Stanica má dva režimy práce: spájkovačka a fúkanie horúceho vzduchu (hot air).

Každý z týchto režimov má iné použitie, a ich spojenie v jednom zariadení robí stanicu univerzálnou.

Spájkovačka a teplovzdušná pištoľ hot air — jedno zariadenie.

Režim spájkovačky:

• Teplota: 200-500 C
• Maximálny výkon: 60 W

Režim fúkania:

• Teplota: 100-500 C
• Maximálny výkon: 700 W

Režim fúkania horúceho vzduchu (hot air):

Výhody:

• Presná kontrola teploty a prúdu vzduchu: Možnosť regulácie teploty v rozsahu od 100 do 500°C a zmeny intenzity fúkania.
• Rovnomerné zahrievanie: Horúci vzduch zahrieva celú plochu prvkov, čo umožňuje ich ľahké odstránenie bez rizika mechanického poškodenia.

Určenie:

• Odpájkovanie prvkov SMD.
• Reballing BGA.
• Zahrievanie teplom zmršťovacích fólií a termoobračových lepidiel.
• Oprava integrovaných obvodov.

Režim Spájkovačky:

Výhody:

• Presné spájkovanie: Spájkovačka poskytuje kontrolované teplo pri montáži prvkov na dosku plošných spojov.
• Keď je potrebná nižšia teplota ako hot air: bez rizika poškodenia iných prvkov v okolí.

Určenie:

• Práca s káblami a konektormi.
• Spájkovanie pripojovacích prvkov (THT).
• Malé prvky SMD.

1. Držiak na dýzu hot air (stanica horúceho vzduchu):
2. Ukazovatele režimov práce (Rework/Solder):

   Rework: Znamená, že aktuálne je aktívny režim fúkania horúceho vzduchu.

   Solder: Znamená, že aktívny je režim spájkovačky, teda klasické spájkovanie pomocou hrotu.

3. Tlačidlá na ovládanie teploty:

   UP (hore): Umožňuje zvýšenie nastavenej teploty.

   DOWN (dole): Umožňuje zníženie nastavenej teploty.

   SET: Slúži na schválenie zvolenej teploty alebo prechod medzi režimami práce.

4. Konektor na pripojenie dýzy hot air a spájkovačky.
5. Regulácia sily fúkania vzduchu (Air):
6. Spínač režimu spájkovačky a spínač režimu hot air.

Jednoduché na použitie — pohodlný držiak na odkladanie dýzy a čitateľný LCD displej — všetko pre väčšie pohodlie pri práci!

Technické údaje:

• Výkon stanice horúceho vzduchu: 700 W
• Rozsah teplôt vzduchu: 100-500°C
• Výkon spájkovačky: 60 W
• Rozsah teplôt spájkovačky: 200-500°C
• Bezkefkový ventilátor s jemným fúkaním
• 5 vzduchových dýz rôznych veľkostí
• Možnosť kalibrácie teploty
• Funkcia režimu spánku pod 80°C
• Príslušenstvo: knot na odpájkovanie (2 mm, 1,5 m), spájkovací drôt (10 g)
• LCD displej
• Dva režimy
• Napájanie: 230 V
