SG-Pgw3 - Vnútorný hlasový signalizátor - W2

Podrobný popis

SG-Pgw3 - Vnútorný hlasový signalizátor - W2

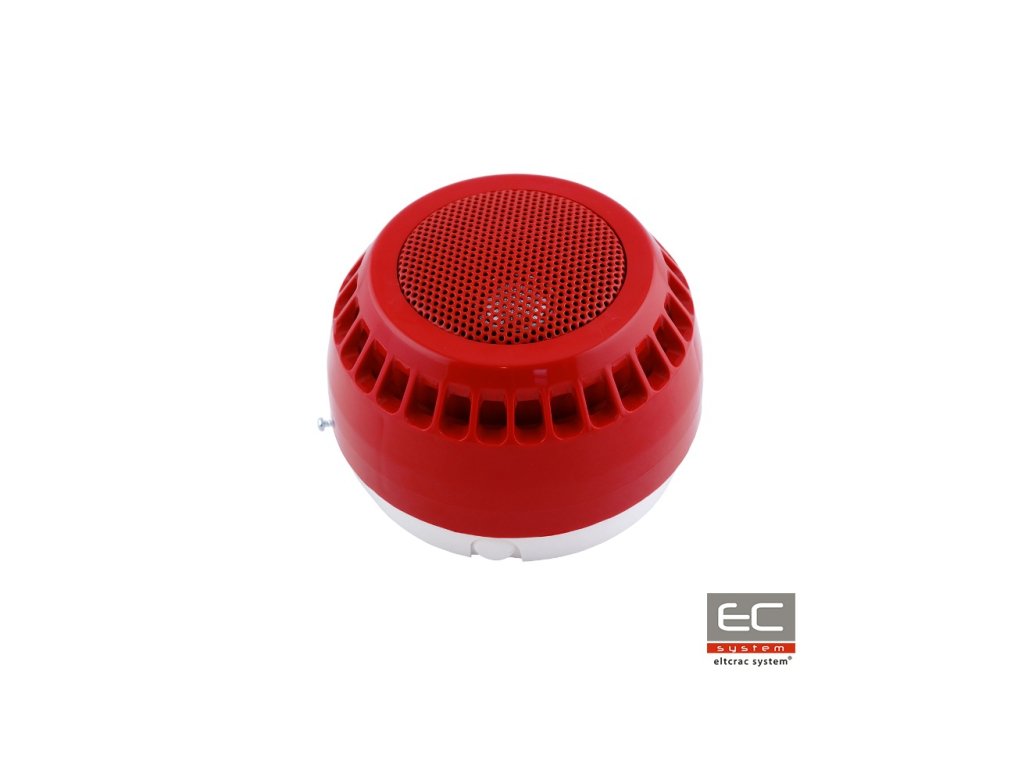

SG-Pgw3 signalizuje výskyt požiarneho nebezpečenstva pomocou akustického signálu a hlasovej správy vo vnútri budov. Zariadenie má obal z nehorľavého materiálu, v ktorom sú umiestnené elektronické súčiastky. Obal signalizátora pozostáva z troch častí: tela s namontovaným reproduktorom, krytu s namontovanou doskou plošných spojov, základne umožňujúcej montáž na stenu alebo strop alebo priamo na krabicu PIP-3AN. V kryte sa nachádzajú:

• svorky na pripojenie napájania (napájací konektor má tri vývody označené „+1“, „+2“, „GND“),
• svorky na pripojenie vypínača WSD-1,
• konektor micro USB (USB konektor umožňuje kopírovanie správ z PC do internej pamäte signalizátora),
• potenciometer na reguláciu hlasitosti zvuku,
• jumper na výber pracovného režimu zariadenia (jumper pracovného režimu umožňuje výber medzi režimom prehrávania do troch správ alebo do 10 správ).

SG-Pgw3 má možnosť prehrávania až 18 vzorov akustického signálu. Umožňuje pracovať v režime do troch správ alebo do 10 správ. Pracovný režim a počet správ sú určené pomocou skokového prepínača umiestneného v kryte zariadenia. SG-Pgw2 umožňuje vytváranie siete sygnsignalizátorov pracujúcich synchronne. Signalizátory nachádzajúce sa v sieti nevyžadujú adresovanie – nie je potrebné programovanie signalizátorov v režime master/slave. Existuje aj možnosť automatického kopírovania správ na všetky signalizátory prítomné v sieti – funkcia užitočná pri aktualizácii obsahu správy.

Po pripojení napájacieho napätia na príslušné svorky signalizátor generuje alarmovú sekvenciu podľa naprogramovanej funkcie.

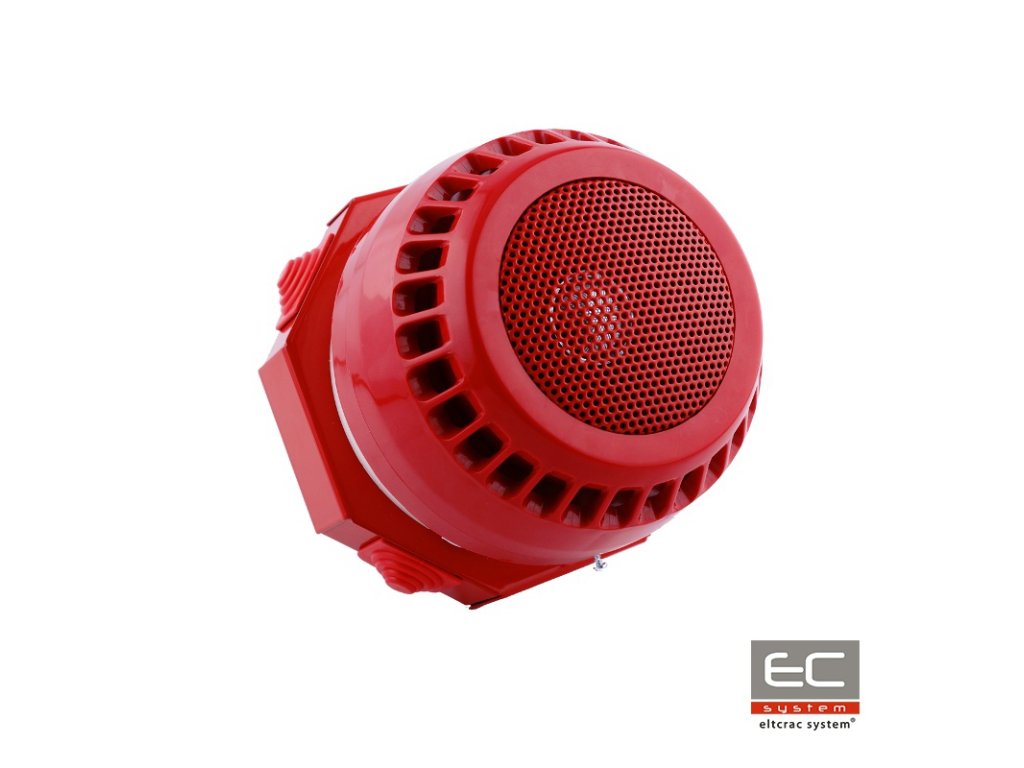

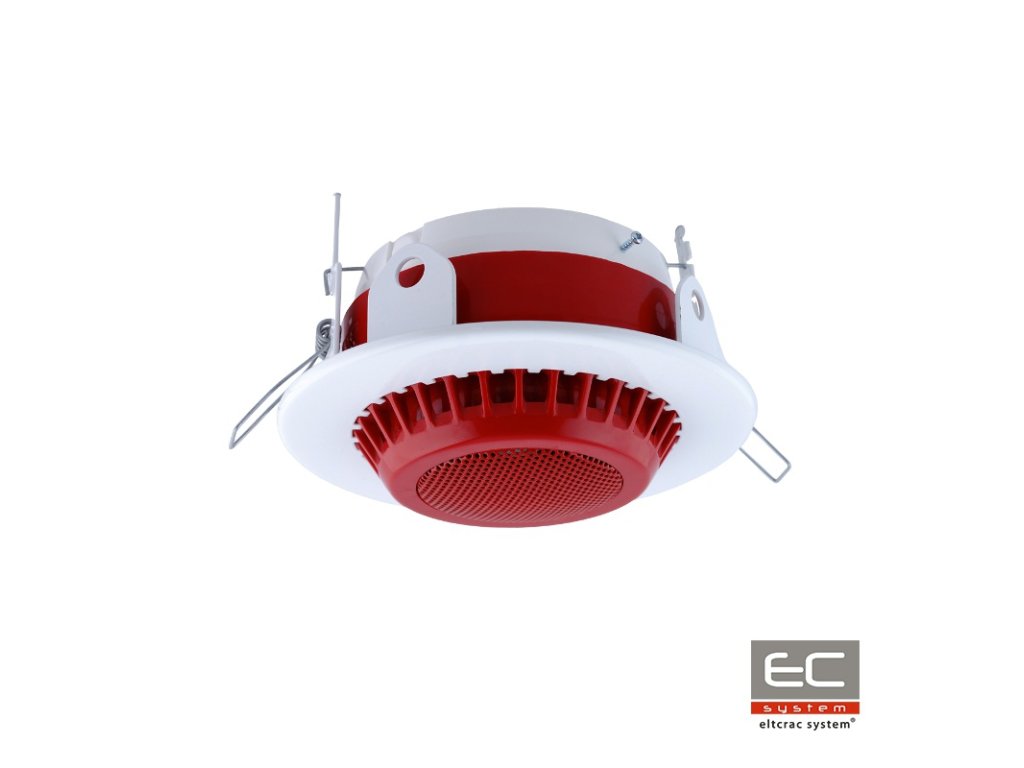

Signalizátory série SG-Pgw2 by mali byť zapojené do inštalácie SAP prostredníctvom pripojovacích krabíc s ohňovzdornosťou (odporúčaný model PIP-3AN). Krabica sa montuje na povrch alebo stenu, ktorá má tiež požadovanú ohňovzdornosť. Ak je z estetických dôvodov nemožné umiestniť signalizátor priamo na krabici PIP-3AN, je možné zariadenie namontovať na povrch, ktorý nemá požadovanú ohňovzdornosť. Treba mať na pamäti, že v takomto riešení musí byť pripojovacia krabica namontovaná na ohňovzdornom povrchu (napr. situácia, keď je krabica PIP-3AN pripevnená k stropu s odolnosťou E90, zatiaľ čo signalizátor SG-Pgw2 je namontovaný na zavesenom strope).

Na správnu prevádzku signalizátor vyžaduje konfiguračný súbor a súbory *.mp3 s obsahmi správ. Aby ste skopírovali súbory so záznamami, je potrebné odpojiť napájacie napätie od svoriek signalizátora a potom pripojiť signalizátor k USB portu PC alebo notebooku pomocou kábla USB A/micro USB. Po pripojení kábla bude signalizátor viditeľný v operačnom systéme ako pamäťové zariadenie. Potom je potrebné skopírovať súbory s zvukovými záznamami do signalizátora.

Používateľ by si mal pamätať na dodržanie názvoslovia názvov súborov s názvami rozpoznateľnými signalizátorom, t. j. prvá správa „K1.mp3“, druhá správa „K2.mp3“, atď.
Aby ste zmenili konfiguračný súbor, je potrebné vybrať číslo sirény a možnosť automatickej aktualizácie. Možné je vybrať 1 z 18 vzorov sirénového signálu alebo možnosť bez sirény.
