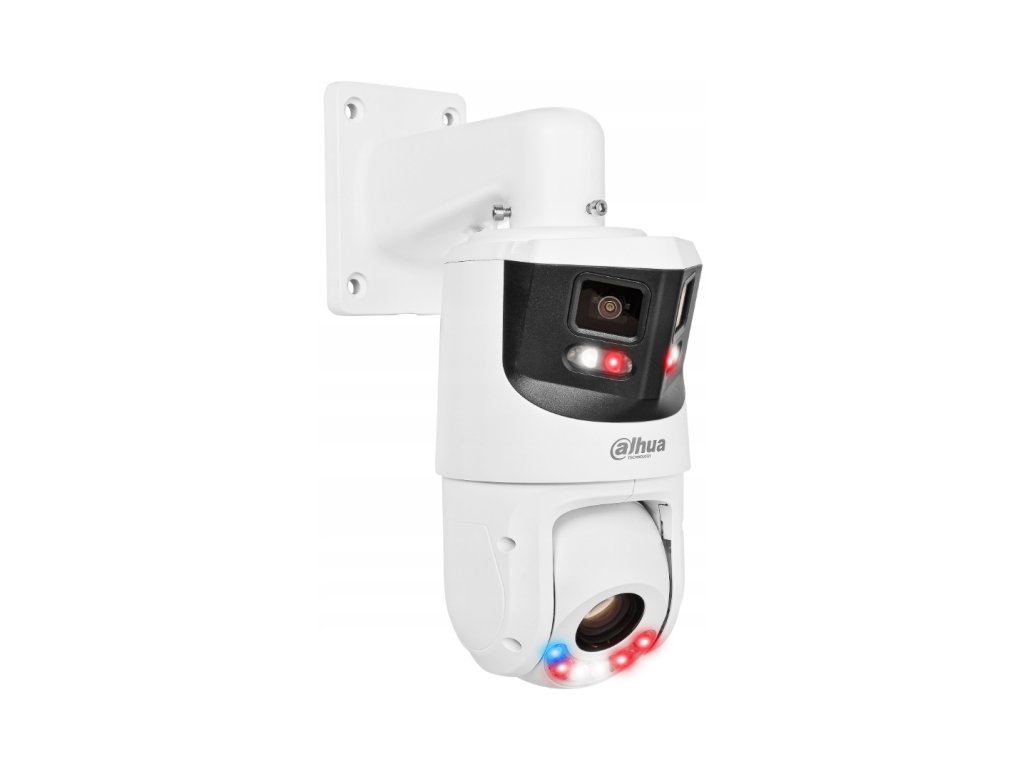

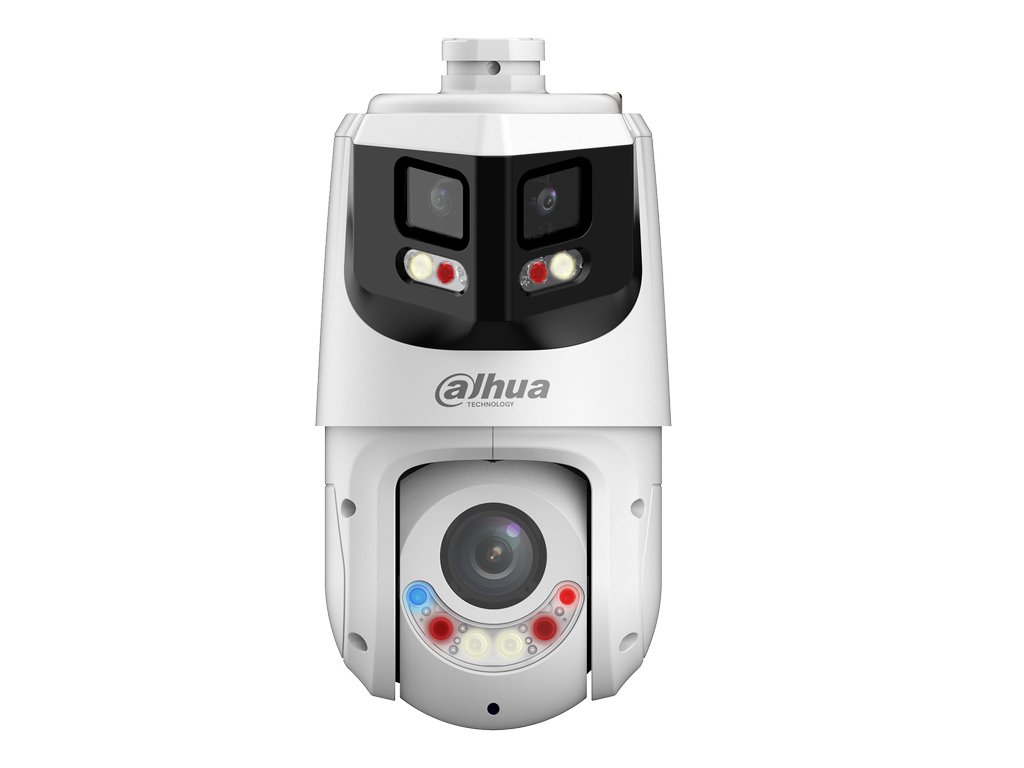

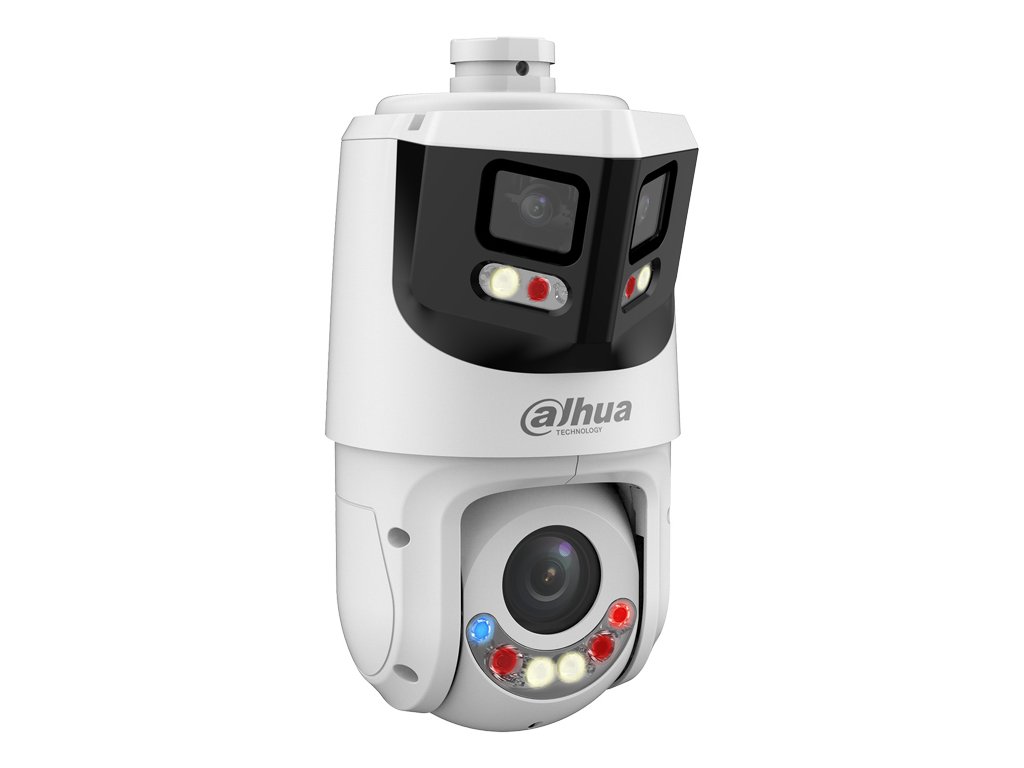

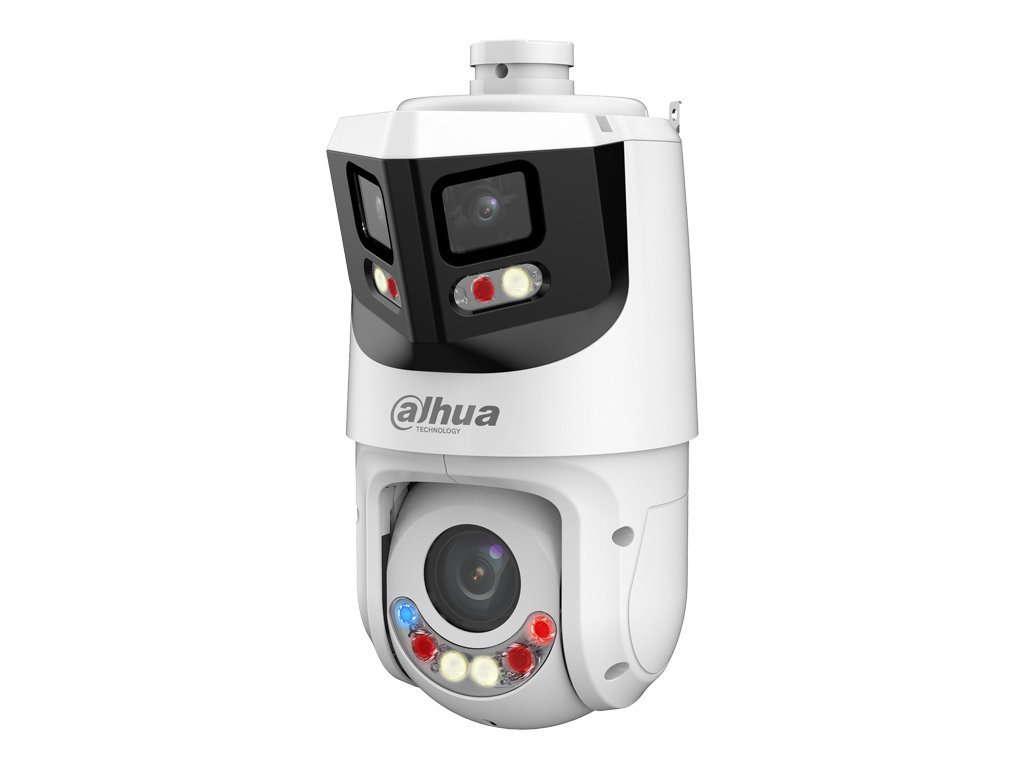

Otočná IP kamera X-Spans SDT4E425-8P-GB-APV1 - DAHUA

SDT4E425-8P-GB-APV1 je otočná kamera s dvojitým objektívom fungujúca v systéme IP. V kamere sú použité 1 snímač 1/2.8” CMOS a 1 snímač 1/2.7” CMOS, ktoré umožňujú dosiahnuť jasný a ostrý obraz v rozlíšeniach 1x 4096x1860(8Mpx) a 1x 2560 x 1440(4Mpx). Prístroj má takisto zabudované 2 IR reflektory s dosahom do 100m a 30m a 2 reflektory bieleho svetla s dosahom do 50m a 30m. Ďalšou výhodou tohto modelu kamery je zabudovaný slot na pamäťové karty MicroSD do 512GB. Kryt kamery je vyrobený v štandarde IP66. Kamera má zabudovaný mikrofón a reproduktor, ktoré umožňujú hlasovú komunikáciu. Kamera je napájaná napätím 12V DC alebo PoE. Zariadenie môže fungovať ako 2 nezávislé kamery.

Vlastnosti PTZ:

• Rozsah otáčania/sklonu kamery PTZ: 0° do 360°, Sklon: -15° do +90°, autootáčanie 180°
• Ručná kontrola rýchlosti: Otočenie : 0,1°–180°/s, Sklon: 0,1°–90°/s
• Rýchlosť prednastavenia : Otočenie : 0,1°–180°/s, Sklon: 0,1°–90°/s
• Počet prednastavení: 300
• Pamäť po vypnutí napájania: Áno
• Počet trás: 8
• Počet patrol: 5
• Počet skenovaní: 5
• Nečinnosť: aktivácia prednastavenia, trás, skenovania, patrolu

Technické parametre:

• Snímače: 1x 1/2.8" CMOS, 1x 1/2.7" CMOS
• Rozlíšenia: 1x 8Mpx (4096x1860), 1x 4Mpx (2560x1440)
• Digitálny zoom: 16x
• Optický zoom: 25x
• Citlivosť: 0.005Lux
• Objektívy: 1x 5 mm–125 mm variabilný, 1x 2.8mm
• Infračervené osvetľovače: Áno, 1x dosah do 100m, 1x dosah do 30m
• Biele svetelné reflektory: Áno, 1x dosah do 50m, 1x dosah do 30m
• Slot pre Micro SD kartu: Áno, karta do 512G
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 2/1
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Funkcie obrazu: ICR, BLC, HLC, ROL, 3D NR, EIS, Defog
• Široký dynamický rozsah: Áno, WDR 120dB
• Automatické sledovanie 3.0: Áno, funkcia automatického sledovania objektu
• Inteligentné sledovanie: Áno
• Vybrané inteligentné funkcie: detekcia tváre, prekročenie línie, narušenie oblasti, klasifikácia objektu (človek / vozidlo)
• Funkcia aktívneho odstrašovania: Áno
• SMD 4.0: Áno, filtrovanie falošných alarmov
• Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
• Trieda ochrany: IP66
• Prevádzková teplota: -40°C do +65°C
• Napájanie: 12 VDC alebo PoE+
• Rozmery: 194.2 mm × 160 mm × 311 mm
• Hmotnosť: 3.1kg

Plný potenciál snímača

Technológia STARVIS

Technológia Starvis je riešenie, ktoré umožňuje využiť plný potenciál snímačov CMOS. Zvýšenie citlivosti snímača sa dosahuje využitím tzv. zadného osvetlenia (ang. back illumination), čo je konštrukcia, kde svetlocitlivé prvky sa nachádzajú priamo za farebnými filtrami, pred vrstvou prenosových dráh. Vďaka tomu je znásobené pravdepodobnosť zachytenia jedného fotónu, čo vedie k možnosti zaznamenania jasného obrazu v podmienkach slabého osvetlenia.

Nevýhodou tohto typu konštrukcie je značné zvýšenie šumu a tendencia miešania farieb medzi susednými pixelmi, preto kamery priemyselných zariadení, ktoré využívajú snímače Starvis, ako je SDT4E425-8P-GB-APV1, vždy vyžadujú aplikáciu podporných algoritmov na optimalizáciu obrazu, ako je digitálna redukcia šumu 3D-DNR, WDR alebo BLC.

Obr. 1. Možnosti snímačov STARVIS /zdroj: SONY

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely síťových kamier DAHUA využívajú na kompresiu videa účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselného videa ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videí vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pripojenia. V porovnaní so starším štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového pripojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality videa pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.

Obr.4 Rozdiely medzi efektivitou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere SDT4E425-8P-GB-APV1 sa dá voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HEVC.

Inteligentná analýza obrazu

Séria WizSense

Kamera SDT4E425-8P-GB-APV1 patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokom učení. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD 4.0, čo je najnovšia technológia, ktorá umožňuje takmer úplne obmedziť falošné alarmy. Algoritmy AI v sérii WizSense tiež dokážu rozpoznať človeka a vozidlo, zabezpečujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci s inteligentným NVR kamera má taktiež funkcie inteligentného vyhľadávania, extrakciu udalostí a zlúčenie do filmov z udalostí. Technológia Quick Pick dokáže rýchlo identifikovať zaujímavé osoby/vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samoadaptácia scény) funguje na základe algoritmu hlbokého učenia, ktorý inteligentne identifikuje mnoho scén a prispôsobuje sa ich optimálnym obrazom.
