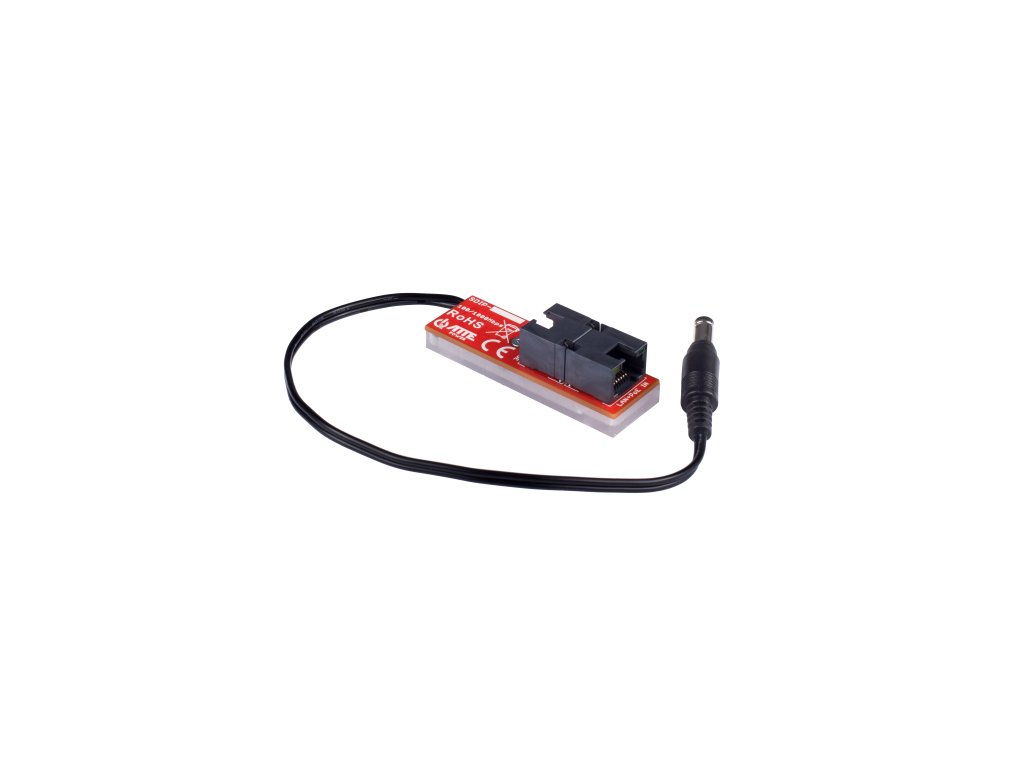

SDIP-12-124 - PoE adaptér znižujúci napätie na 12V - Atte
Kód: EC-32465Podrobný popis
SDIP-12-124 - PoE adaptér znižujúci napätie na 12V - Atte
PoE adaptér SDIP-12-124 znižuje napätie na konektore DC na 12V a súčasne prenáša napájanie PoE na výstup RJ45. Vďaka tomu môžeme z jednej linky PoE napájať súčasne IP kameru a ďalšie zariadenia napájané napätím 12V, ako sú ohrievač, infračervený osvetľovač alebo mikrofón. Zariadenie môže byť napájané zo switche 802.3af alebo PoE PASSIVE 10/100Mbps. Kryt HS (Heat Shrink) je premyslené riešenie, ktoré poskytuje izoláciu a zároveň čo najmenšie rozmery zariadenia. Malý rozmer ponúka širšie možnosti výberu miesta montáže.
Najdôležitejšie vlastnosti:
- redukcia napätia PoE 48V na 12V - dostupné na konektore DC (osvetľovač, mikrofón, ohrievač)
- prenáša napájanie PoE zo vstupu na výstup RJ45 (napájanie kamery)
- môže byť napájaný zo switche PoE 802.3af alebo PASSIVE
- malé rozmery modulu
Č.1 Príklad použitia PoE adaptéra ASDC-12-124-HS
Technické parametre:
- Konektory: 1x RJ45, 1x konektor DC
- Vstupné napätie: 48V DC
- Výstupné napätie: 12V DC, 1A
- LED signalizácia: Áno
- Trieda ochrany: IP20
- Pracovná teplota: -25°C do 50°C
- Rozmery: 75 x 21 x 17 mm
- Hmotnosť: 0,015 kg
Technická špecifikácia:
| ASDC-12-124-HS | |
| Všeobecné | |
| Konektory | RJ-45 (strana switche) - vstupné napätie RJ-45 (strana kamery) - výstupné napätie Vout_2 Konektor DC - výstupné napätie Vout_1 |
| Vstupné napätie | 35 ... 56 VDC - RJ-45 (PoE) |
| Výstupné napätie | Vout_1 = 12 VDC +/-3% - konektor DC (stred +) Vout_2 = Vin - RJ-45 (PoE) PINY PoE: 4,5 (V+) 7,8 (V-) |
| LED signalizácia | Áno, červená dióda vo vnútri konektora RJ-45 - prítomnosť výstupného napätia |
| Podporované PoE napájacie zdroje | 802.3af alebo PASSIVE |
| Trieda ochrany | IP20 |
| Pracovná teplota | -25°C do 50°C |
| Konštrukcia krytu | Izolačná polyetylénová fólia |
| Rozmery | 75 x 21 x 17 mm |
| Hmotnosť | 0,015 kg |
Dodatočné parametre
| Kategória: | Meniče napätia |
|---|---|
| EAN: | 5902143691068 |
| Hmotnost: | 0,015 kg |
