Podrobný popis

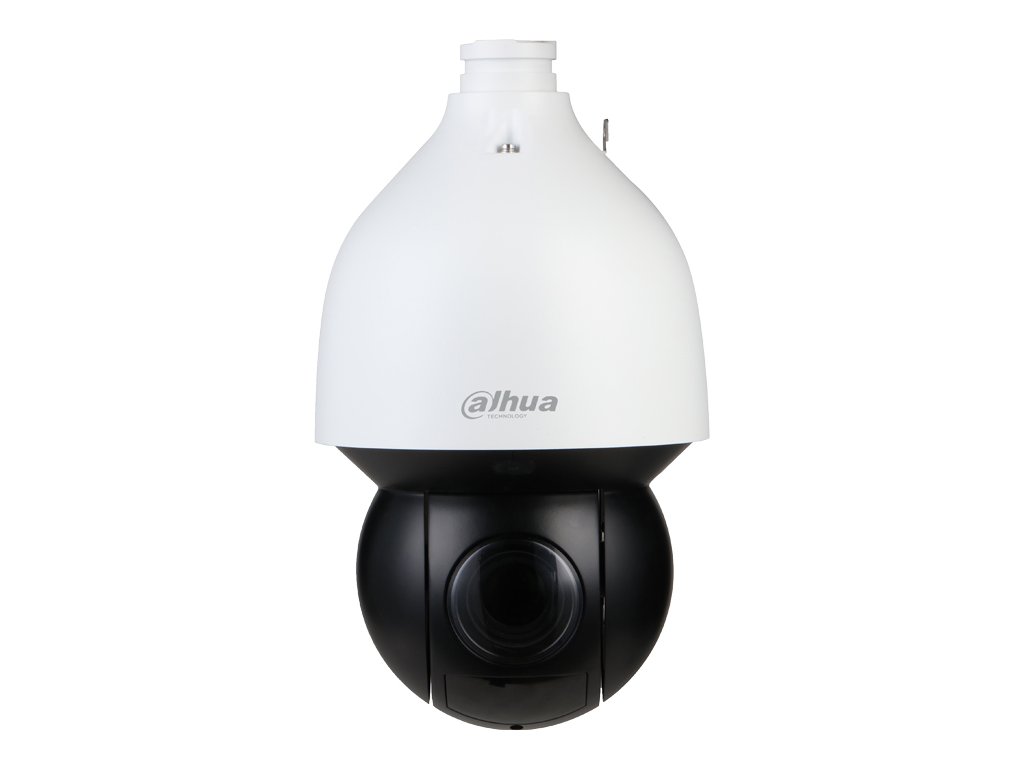

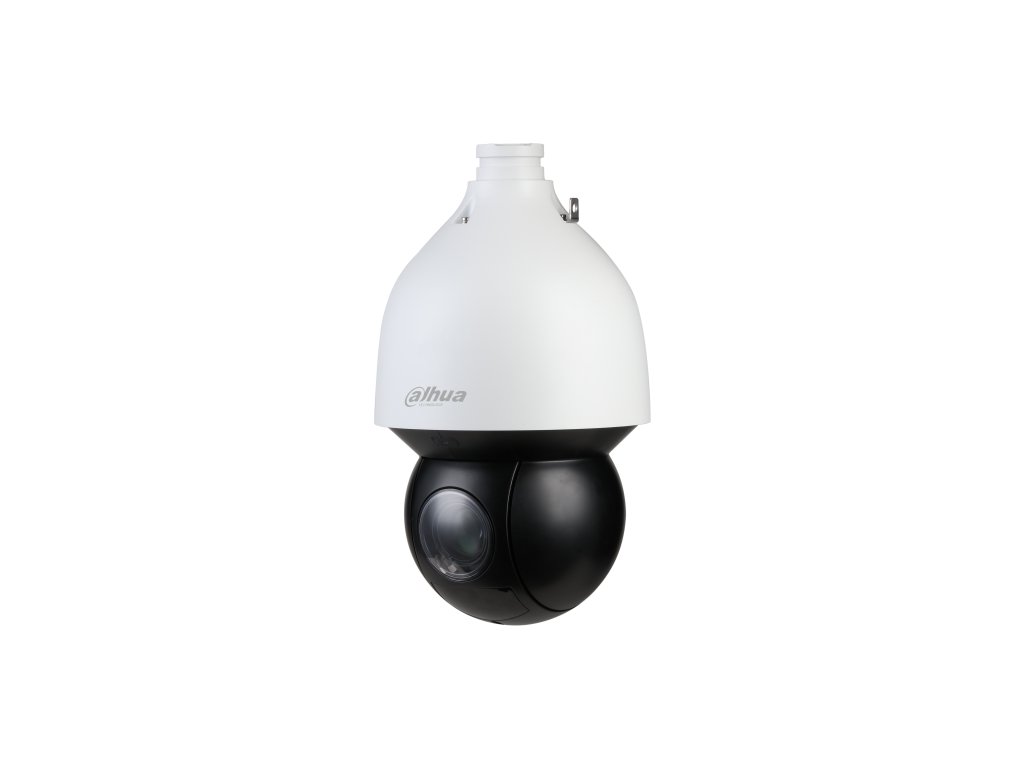

Rýchlootočná kamera SD5A432GB-HNR - DAHUA

SD5A432GB-HNR je rýchlootočná kamera pracujúca v systéme IP. V kamere je použitý snímač 1/2.8” CMOS, ktorý umožňuje dosiahnuť ostrý a jasný obraz v rozlíšení 2560 x 1440(4Mpx). Kompresia dát zariadenia funguje v štandarde H.265 alebo H.264. Ďalším z plusov tohto modelu kamery je zabudovaný slot pre pamäťové karty MicroSD do 512GB. Kamera je napájaná napätím 24V DC alebo PoE+.

Vlastnosti PTZ:

• Rozsah otáčania/sklonu: 0° do 360°, Sklon: -15° do +90°, Automatická rotácia: 180°
• Manuálna kontrola rýchlosti: Otáčanie: 0,1°–300°/s, Sklon: 0,1°–200°/s
• Rýchlosť presetov : Panoráma: 400°/s; Sklon: 300°/s
• Počet presetov: 300
• Pamäť po vypnutí napájania: Áno
• Počet trás: 8
• Počet patrolov: 5
• Počet skenovaní: 5
• Nečinnosť: aktivácia presetu, trás, skenovania, patrolling

Technické parametre:

• Snímač: 1/2.8" CMOS
• Rozlíšenie: 4Mpx (2560x1440)
• Digitálny zoom: 16x
• Optický zoom: 32x
• Citlivosť: 0.005Lux
• Objektív: 4.8 mm–154 mm variabilný
• IR osvetľovač: Áno, dosah do 150m
• Slot pre kartu Micro SD: Áno, karta do 512G
• Vstup/výstup audio: 1/1
• Vstup/výstup alarmu: 2/1
• Kompresia obrazu: H.265+/ H.264+/ H.265/ H.264B/ H.264M/ H.264H / MJPEG
• Funkcie obrazu: ICR, BLC, HLC, ROL, 3D NR, EIS, Defog
• Široký dynamický rozsah: Áno, WDR 120dB
• Inteligentné funkcie: detekcia pohybu, prekročenie línie, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)
• SMD 4.0: Áno, filtrovanie falošných alarmov
• Autotracking 3.0: Áno, automatické sledovanie objektu
• Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
• Hodnota krytia: IP67
• Hodnota mechanickej odolnosti: IK10
• Pracovná teplota: -40°C do +70°C
• Napájanie: 24V DC alebo PoE+
• Rozmery: 190 × 332 mm
• Hmotnosť: 4.7kg

Plný potenciál snímača

Technológia STARVIS

Technológia Starvis je riešením, ktoré umožňuje využiť plný potenciál snímačov CMOS. Zvyšovanie citlivosti snímača nastáva využitím tzv. zadného osvetlenia (ang. back ilumination), teda konštrukcie, v ktorej sú svetlocitlivé prvky umiestnené priamo za farebnými filtrami, pred vrstvou prenosových dráh. Vďaka tomu sa znásobuje pravdepodobnosť zachytenia jednotlivého fotónu, čo vedie k možnosti zaznamenania ostrého obrazu v podmienkach slabého osvetlenia.

Nevýhodou tohto typu konštrukcie je značný nárast šumu a tendencia k miešaniu farieb medzi susediacimi pixelmi, preto kamery priemyselné využívajúce snímače Starvis, ako je SD5A432GB-HNR, vždy vyžadujú aplikácie algorytmických optimalizácií obrazu, ako je digitálne zníženie šumu 3D NR, WDR alebo BLC.

Obr. 1. Možnosti snímačov STARVIS /zdroj: SONY

Regulovaný uhol nahrávania

Variabilný objektív 4.8 - 154 mmm

Použitý snímač CMOS v kamere DAHUA v rozmere 1/2.8" palca a variabilný objektív 4.8-154mm umožňujú získať regulovaný uhol pozorovania od približne 55.8° do 2.4° horizontálne. Takáto konštrukcia objektívu vo výhľade robí, že prezentovaný model je ideálny nielen na realizáciu pohľadov na detaily, ale aj na nahrávanie celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 2560 x 1440p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok pomocou 16-násobného digitálneho zoomu.

Obr. 2 Porovnanie uhol nahrávania pre rôzne objektívy (pre štandardný snímač 1/2.8")

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier DAHUA využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vysokej rozlíšenia (4K) bez nadmerného zaťaženia prenosového linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch monitorovania CCTV odráža na predĺžení doby archivácie materiálu na disku, zvýšení dostupnej kapacity prenosového spojenia a predĺžení životnosti dátových nosičov. Čo viac, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr.4 Rozdiely medzi efektívnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere SD5A432GB-HNR je možné voľne prepojiť medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
