SD59225-HC-LA - Rýchlobežná kamera 2Mpx, 4.8-120mm, 25x zoom, STARVIS - DAHUA

Podrobný popis

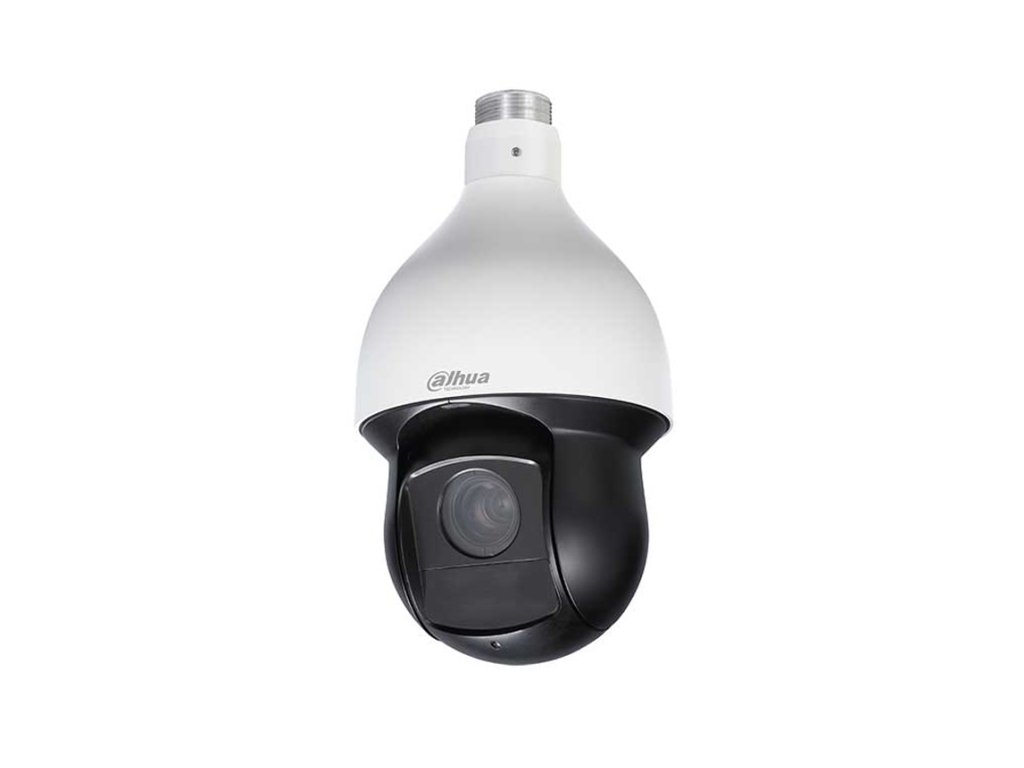

Rýchlobežná kamera DH-SD59225-HC-LA- DAHUA

DH-SD59225-HC-LA je rýchlobežná kamera fungujúca v systéme AHD, HD-CVI, HD-TVI, CVBS. V kamere je použitý snímač 1/2.8” 2 Mpx Starlight PS CMOS, ktorý umožňuje dosiahnuť ostrý a jasný obraz v rozlíšení 1920 x 1080 px. Kompresia dát zariadenia funguje v štandarde H.265 alebo H.264. Funkcia WDR 120dB umožňuje vynikajúcu registráciu scény aj pri vysokom kontraste. Kamera je napájaná napätím 24V AC.

Vlastnosti PTZ:

• Rozsah otáčania/náklonu: 0° do 360°, Náklon: -15° do +90°
• Ručná kontrola rýchlosti: Otočenie: 0,1°–300°/s, Náklon: 0,1°–200°/s
• Rýchlosť predvolieb : Panorámovanie: 400°/s; Náklon: 300°/s
• Počet predvolieb: 300
• Pamäť po vypnutí napájania: Áno
• Počet trás: 8
• Počet hliadok: 5
• Počet skenovaní: 5
• Nečinnosť: aktivácia predvoľby, trasy, skenovania, hliadky

Technické parametre:

• Snímač: 1/2.8" 2MP STARVIS PS CMOS
• Rozlíšenie: 2Mpx (1920x1080)
• Citlivosť: 0.005Lux
• Objektív: 4.8 ~ 120mm (F1.6 ~ F4.0)
• Uhol záberu: 61° do 2.8°
• IR osvetľovač: 150m
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI, Defog
• Konfigurácia a diaľková obsluha: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
• Trieda krytia: IP66
• Pracovná teplota: -40°C to +60°C
• Napájanie: 12V DC

• Spotreba energie: < 22 W
• Rozmery: 186x310mm
• Hmotnosť: 3.9 kg

Plný potenciál matice

Technológia STARVIS

Technológia Starvis je riešením, ktoré umožňuje využiť plné možnosti CMOS snímačov. Zvýšenie citlivosti matice nastáva použitím tzv. zadného osvetlenia (ang. back illumination), teda konštrukcie, v ktorej sú svetlocitlivé prvky umiestnené priamo za farebnými filtrami, pred vrstvou prenosových dráh. Tým sa zvyšuje pravdepodobnosť zachytenia jednotlivého fotónu, čo umožňuje registráciu jasného obrazu za podmienok slabého osvetlenia.

Nevýhodou tohto druhu konštrukcie je významný nárast šumu a tendencia miešania sa farieb medzi susednými pixelmi, preto priemyselné kamery využívajúce snímače Starvis, ako DH-SD59225-HC-LA, vždy vyžadujú využitie algoritmov podporujúcich optimalizáciu obrazu, ako napríklad digitálna redukcia šumu 3D-DNR, WDR alebo BLC.

Obr. 1. Možnosti snímačov STARVIS /zdroj: SONY

Diaľková konfigurácia a obsluha

Pripojenie P2P cez cloud

Na realizáciu pripojenia k sieti kamera využíva štandardný Ethernetový rozhranie (self-adaptive) s rýchlosťou 100/1000 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, úpravu parametrov obrazu a živé zobrazenie a prehrávanie záznamov (kamery so slotom na microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:

• program Smart PSS, DSS Express, DSS PRO - dedikovaný softvér na správu video monitoringu, ktorý umožňuje pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnú analýzu obrazu
• webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy kamery, poskytujúc prístup ku kompletnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používanie prehliadača Internet Explorer.
• mobilná aplikácia iDMSS / gDMSS - mobilná platforma na systémy iOS a Android, poskytujúca možnosť živého zobrazenia, prehrávania záznamov a prijímania notifikácií o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri

Využitie cloudu na nadviazanie pripojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z ľubovoľného miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stolných (PC, Laptop).

Nastaviteľný uhol nahrávania

Zmennoohniskový objektív 4.8-120mm

Použitý v kamere DAHUA snímač CMOS Starvis veľkosti 1/2.8" palca a objektív so zmeniteľnou ohniskovou vzdialenosťou 4.8-120mm umožňujú získať nastaviteľný uhol pozorovania od približne 58.5° do približne 2.8° horizontálne. Taká konštrukcia objektívu videnia robí z prezentovaného modelu ideálny pre realizáciu náhľadov detailov, ako aj nahrávania celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokému rozlíšeniu matice - 1920 x 1080p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu záznamov prostredníctvom 16-násobného digitálneho zoomu.

Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pre štandardný snímač 1/2.8")

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier DAHUA používajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu vysoko kvalitných video materiálov (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory pásma, čo v systémoch monitoringu CCTV znamená predĺženie času archivácie materiálu na disku, zväčšenie dostupnej priepustnosti sieťového spojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nebadateľný.

Obr.4 Rozdiely medzi účinnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere DH-SD59225-HC-LA je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.
