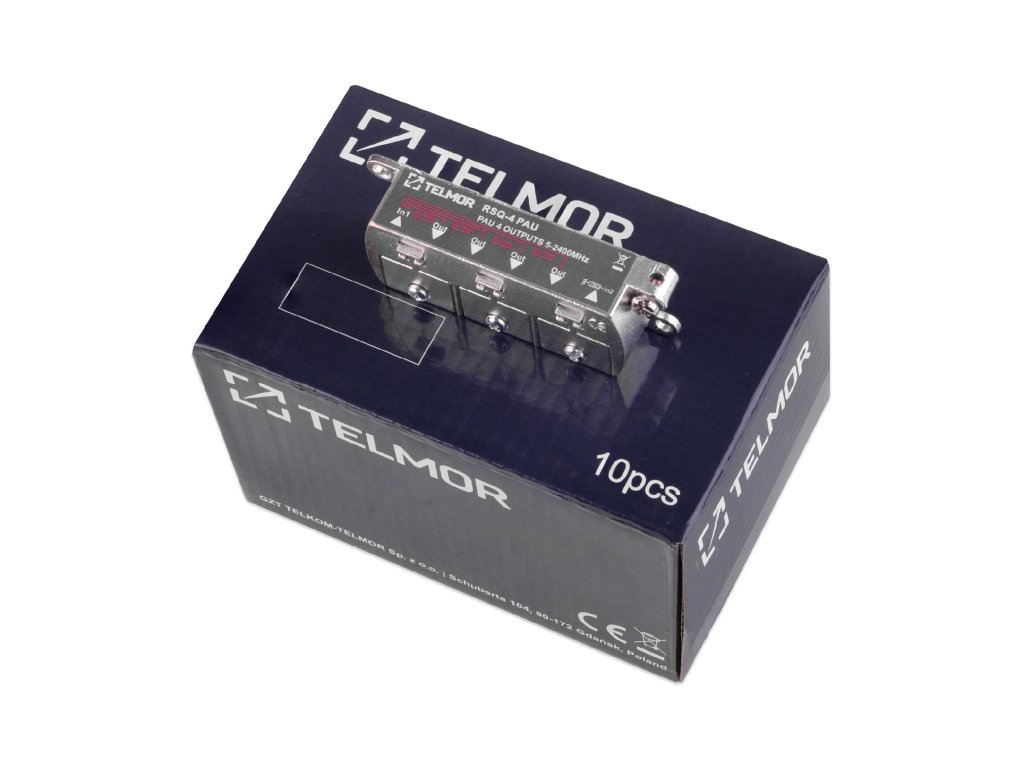

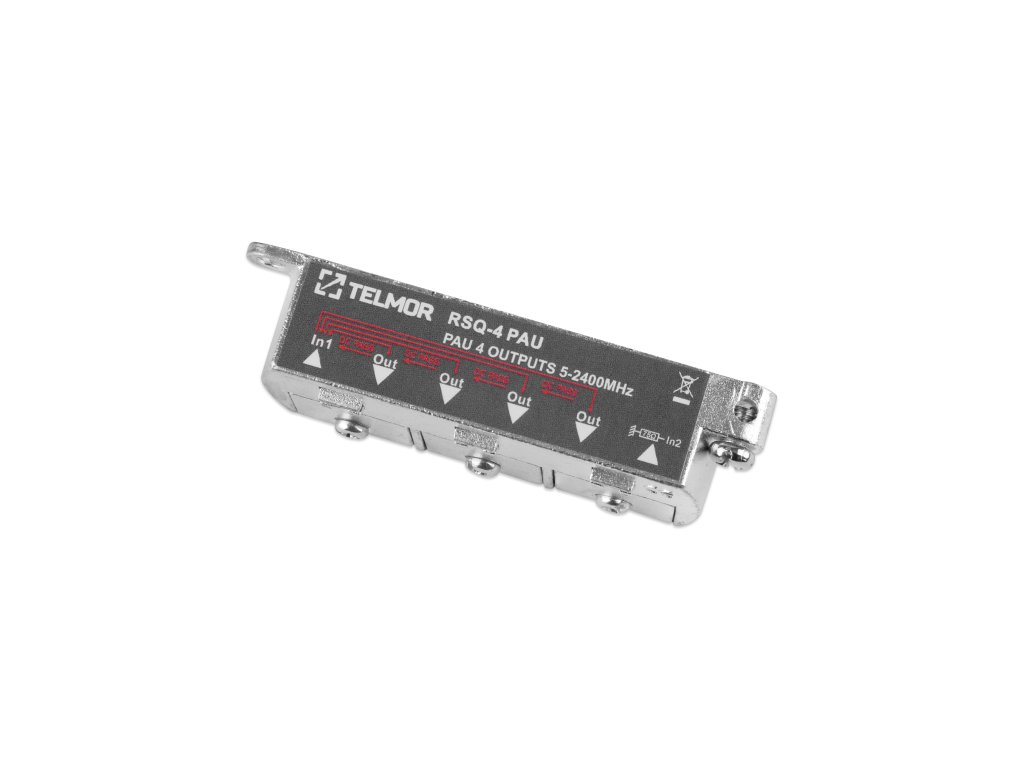

RSQ-4 PAU RÝCHLY ROZDEĽOVAČ 4X 2.4G TELMOR

Podrobný popis

----------
Vlastnosti
----------
• Rozbočovače a deliče TELMOR sérií RS/RSQ a TS/TSQ sa používajú v koaxiálnych distribučných sieťach SAT-IF pracujúcich so signálmi DVB-S/S2 (QPSK, 8PSK) a/alebo so signálmi digitálneho pozemného televízneho vysielania (COFDM, FM a DAB).
• Všetky výstupy rozbočovača umožňujú prenos prúdu do vstupu a všetky deliče umožňujú prenos prúdu cez zbernicu, t.j. od výstupu do vstupu.
• Kvalitné liate púzdra pokryté zliatinou medi a zinku. Kryty sú zvárané, aby zabezpečili vysoký stupeň tienenia.
• Frekvenčný rozsah 5 - 2400 MHz.
• Kvalitné liate púzdra s povlakom zo zliatiny medi a zinku.
• F-konektory v sériách RS a TS.
• Krimpovacie konektory v sériách RSQ a TSQ.
• Ideálne pre signály DVB-T/T2 a DVB-S2/S2X.
• Prenos prúdu z výstupov do vstupu v rozbočovačoch - max 500 mA.
• Prenos prúdu cez zbernicu (výstup/vstup) v deličoch.
• EMI - RFl>-120dB.
• Trieda A

----------
Technické údaje
----------
Útlm max. (IN -OUT)
• 5 - 40 MHz: 8,2 dB
• 41 - 470 MHz: 8,8 dB
• 470 - 1350 MHz: 10,2 dB
• 1350-2000 MHz: 11,0 dB
• 2000-2400 MHz: 11,5 dB
Izolácia min. (OUT-OUT)
• 5 - 40 MHz: 25 dB
• 41 - 470 MHz: 25 dB
• 470 - 1350 MHz: 22 dB
• 1350-2000 MHz: 22 dB
• 2000-2400 MHz: 22 dB
Útlm návratnosti min (IN / OUT)
• 5 - 40 MHz: 12,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 12,0 dB
Prenos napätia: 24 V/500 mA
Impedancia: 75 Ohm
